大直径D50规格STU型开口销连接紧固件

　　在重型工程机械、大型输送桁架、矿山破碎设备、重型起重吊具这类需要承受大载荷冲击的铰接连接场景中，销轴类连接件的防松可靠性直接决定整套机构的运行安全，常规小直径开口销无法适配大直径销轴的防松需求，本次设计的D50规格STU型开口销，正是针对大直径铰接销轴的轴向限位场景开发的专用防松紧固件。这类大规格开口销的实际使用场景，多集中在重型设备的铰接点位置，比如挖掘机斗杆与铲斗的铰接销轴端部、大型皮带输送机的托辊组铰接支座、港口起重设备的吊具铰接轴端，这些位置的销轴直径普遍在40mm以上，常规的轴端挡板、卡簧无法承受作业过程中的持续振动与冲击载荷，容易出现脱落失效，而开口销通过插装在销轴端部的径向通孔内，将两个叉脚掰开后形成机械锁止结构，

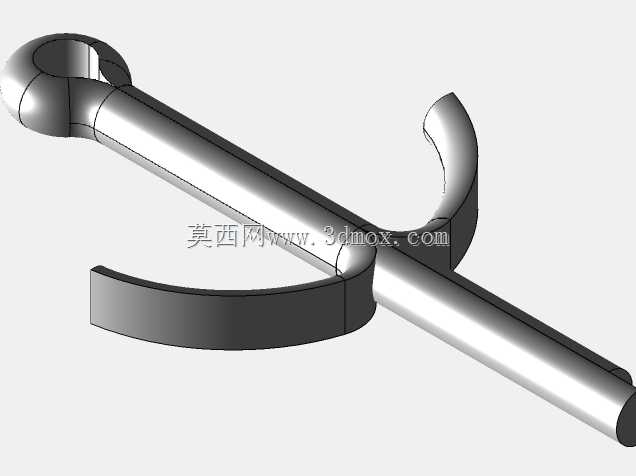

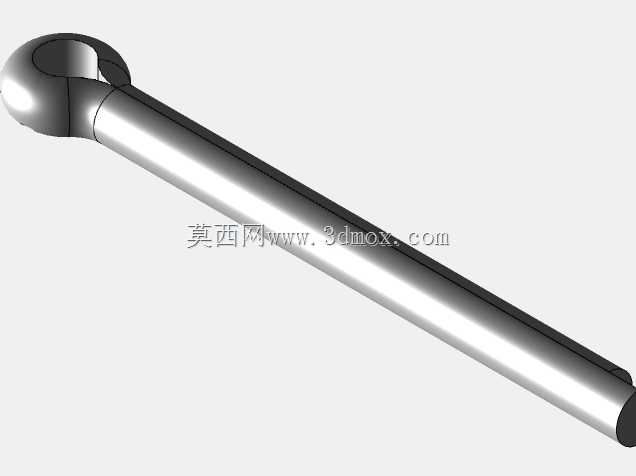

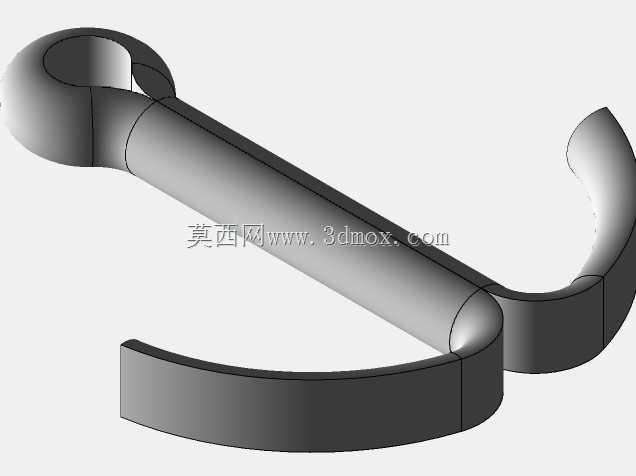

　　能够在强振动、变载荷的工况下持续保持锁止状态，避免销轴从铰接孔内轴向窜动脱出。从产品功能特性来看，这款开口销采用单头带环、双叉脚对称的结构形式，头部的环形结构一方面方便安装时用工具牵拉将销体穿入销轴孔，另一方面在销体穿装到位后，环形端可以贴靠在销轴的端面外侧，形成轴向的限位基准，避免销体整体穿过通孔脱落；两个叉脚的长度经过匹配设计，穿装到位后掰开的叉脚可以分别贴靠在销轴的两侧外圆面上，不会因为叉脚过长干涉周边的铰接部件转动，也不会因为叉脚过短导致锁止力不足，在持续振动工况下出现叉脚回弹脱出的问题。设计过程中首先围绕适配的销轴直径确定核心尺寸，适配D50mm直径的销轴时，销体的公称直径选取为适配销轴径向通孔的标准规格，

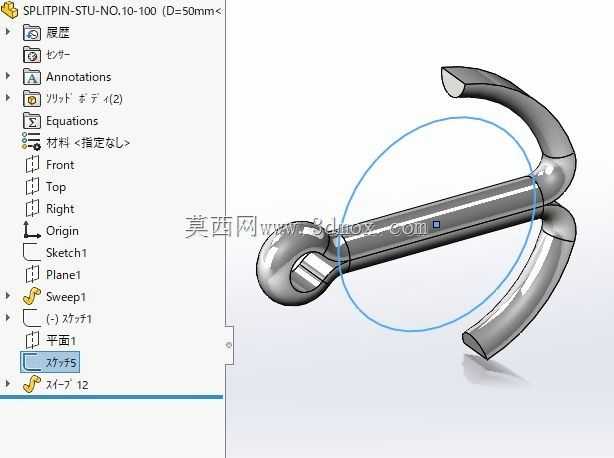

　　销体总长度覆盖销轴的直径加上两端掰开后的预留长度，保证叉脚掰开后有足够的弯折长度形成可靠锁止；头部的环形结构内径设计为略大于销体直径，既满足加工时的弯折成型工艺要求，也能在安装时适配专用的牵拉工具，降低大规格销体穿装时的操作难度。建模过程中先通过草图绘制销体的中心路径，包含头部环形的圆弧段、中间直杆段以及两个叉脚的平直段，再通过扫描特征生成销体的基础实体，之后对环形与直杆的过渡位置、直杆与叉脚的分叉位置做圆角过渡处理，避免应力集中导致销体在受载时出现断裂；两个叉脚的端部做小角度的倒角处理，既方便安装时对准销轴上的径向通孔，也能去除加工后的锐边，避免安装时划伤操作人员。从安装边界来看，

　　这款开口销适配的销轴径向通孔直径需要略大于销体公称直径，保证销体可以顺畅穿入，通孔的位置距离销轴端面的距离需要匹配销体头部环形的厚度，保证销体穿装到位后环形端面能够完全贴靠在销轴端面上，不会出现悬空的情况；铰接支座的侧板与销轴端面之间需要预留足够的操作空间，满足安装时掰开叉脚的操作需求，同时要保证叉脚掰开后不会与支座侧板、转动的铰接部件发生运动干涉，预留的安全间隙需要满足设备最大摆角状态下的运动包络要求。不同于小规格开口销可以手动弯折安装，这类大直径开口销的叉脚刚度较高，安装时需要借助专用的弯折工具将叉脚沿销轴外圆面弯折贴合，保证锁止的可靠性，同时在日常设备维护中，需要检查叉脚是否存在断裂、回弹的情况，若出现塑性变形或裂纹需要及时更换，避免防松失效引发设备故障。在结构细节设计上，销体的整体截面为圆形，相比异形截面的销体，圆形截面在穿装时与通孔的接触更均匀，不会出现卡滞的情况，同时圆形截面的抗剪性能更稳定，能够承受销轴窜动时带来的剪切载荷；头部环形的闭合位置做了焊接打磨处理，保证环形结构的整体性，不会在牵拉安装时出现开环断裂的问题。
