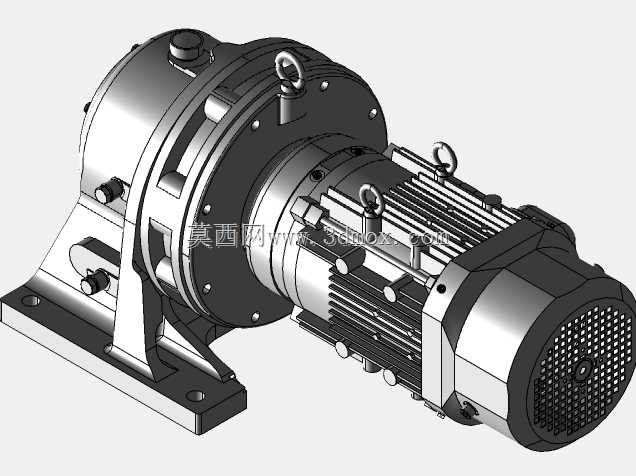

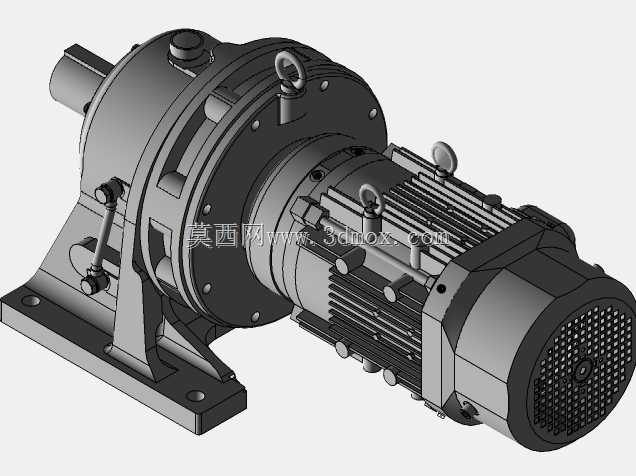

CHHM卧式齿轮减速电机3.7kW传动结构

项目分类:减速机 发布时间:2023-07-05 ID:695499
  • CHHM卧式齿轮减速电机3.7kW传动结构
  • CHHM卧式齿轮减速电机3.7kW传动结构
  • CHHM卧式齿轮减速电机3.7kW传动结构

  做传动结构设计快十二年,经手的减速传动方案少说也有四百多套,这类卧式摆线针轮减速一体电机,在中小功率重载传动场景里的适配性,是很多分体式传动结构比不了的。先从实际落地的场景说,我之前做过的日化灌装线主输送、建材车间的小型皮带给料、食品加工厂的螺旋上料机构,还有仓储物流的辊道线驱动段,都用过同功率段的同结构机型,它最核心的优势是把减速机构和驱动电机做了同轴集成,不用额外做电机和减速器的对接联轴器、安装支座,整套传动单元的轴向尺寸比分体方案短了近三分之一,在设备安装空间局促的场合,能省出不少排布其他机构的余量。

  从功能特性上拆解,这款机型的传动比做到1:104,3.7kW的四极电机额定输出转速大概1450转,经过减速段之后输出轴转速能稳定在14转左右,输出扭矩能覆盖多数中低速重载的连续运转工况,摆线针轮的传动结构本身具备过载能力强的特点,遇到输送线上卡料、负载瞬时波动的情况,不会像普通齿轮减速结构那样容易打齿断轴,日常运维的故障点比多级圆柱齿轮减速结构少很多。机身自带的吊环是设计里很实用的细节,整机重量不算轻,车间安装的时候不用额外焊接吊点,直接穿吊索就能完成吊装对位,底座的安装脚是一体式铸铁结构,四个安装孔的孔位公差做了适配通用安装基座的设计,不用单独定制安装板,直接固定在预埋槽钢或者焊接机架上就能完成初定位。

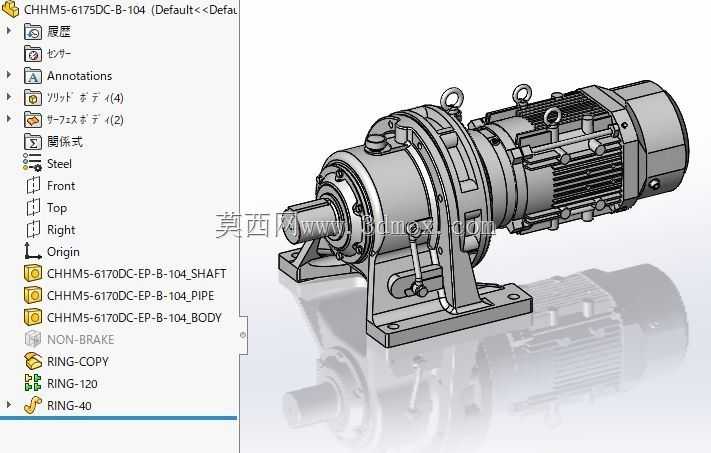

  做这个模型的建模思路,得顺着实际装配的逻辑来,不能只画个外观壳子应付事。首先要把电机段和减速段的同轴度基准做准,输出轴的轴心线和安装脚的定位面平行度公差要控制在0.02mm/m以内,这直接影响实际安装之后的运转平稳性,要是基准做歪了,实际装配的时候会出现轴伸端和被驱动部件对中偏差大,运转起来振动超标的问题。然后是内部结构的分层,电机部分的定子、转子、后端盖、散热筋要和实际机型的散热面积匹配,减速段的摆线轮、针齿壳、偏心套、输出轴法兰的配合间隙要符合实际装配公差,不能出现零件干涉的情况,外部的接线盒位置、油标、油塞的位置也要和实际检修需求对应,比如油塞要设在机体最低位方便换油排废,油标的位置要能直观看到减速箱内的润滑油液位,接线盒的出线方向要预留足够的线缆弯曲空间,不能和安装脚、周边机构碰擦。

  再说到安装边界的尺寸把控,这类机型的轴伸直径、键槽尺寸是和传动负载直接匹配的,3.7kW功率段的输出轴一般配φ45左右的轴径,平键尺寸要符合扭矩传递的强度要求,不能出现键槽过窄抗剪切能力不足的问题。安装脚的孔距要留够安装螺栓的操作空间,四个固定螺栓的规格要匹配整机的运行振动量级,一般用M16的膨胀螺栓或者机架焊接螺栓固定,螺栓孔要做稍大的余量方便安装的时候微调对中。机体的最大回转半径要提前核算,尤其是电机后端的风罩、减速段侧面的吊环位置,安装的时候要和周边的设备护罩、管线留出至少20mm的安全间隙,避免运转的时候出现碰擦。还有输出轴端的负载连接,尽量用弹性联轴器或者链轮、皮带轮做柔性连接,不要直接刚性对接硬连接的负载,不然长期运转的径向力会直接作用在输出轴轴承上,大幅缩短轴承的使用寿命。

  实际选型的时候还要注意工况系数的匹配,要是用在频繁正反转、冲击负载大的场合,要把选型功率往大一档留余量,不能刚好卡着额定功率选,不然容易出现过载烧电机、减速机构异常磨损的问题。日常运维的时候,要注意减速箱内的润滑油牌号,初次运转500小时要换第一次油,之后每半年或者运转3000小时更换一次润滑油,定期检查输出轴的油封有没有渗漏,接线盒的密封胶圈有没有老化,这些细节做到位,这类减速电机的无故障运行时间能到三万小时以上,比很多同功率的其他减速结构靠谱不少。
