住友CYCRO卧式齿轮减速驱动装置

　　这款卧式安装的减速驱动单元，是工业传动场景里匹配中大功率动力传输的典型部件，常配套在自动化生产线主驱动、输送设备动力端、搅拌装置传动侧这类需要低转速大扭矩输出的工位上，核心作用是把电机输出的高转速低扭矩动力，通过内部摆线或者行星啮合结构转化为低转速高扭矩的输出动力，同时保证传动过程的同轴度与运行稳定性，适配常规工业供电环境下的连续作业需求。

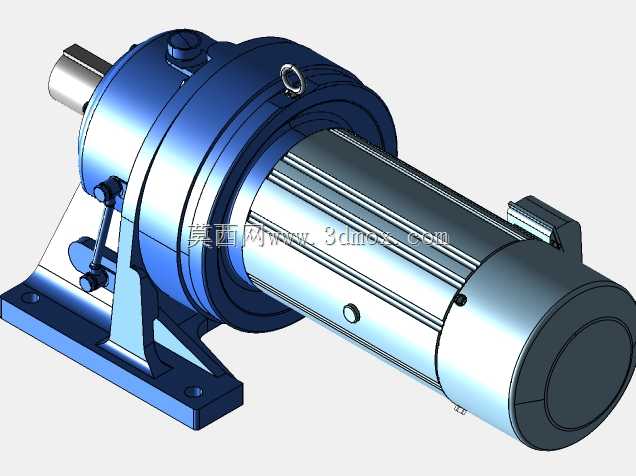

　　从结构设计逻辑来看，整个单元采用电机与减速腔体直连集成的布局，省去了额外的联轴器连接环节，既压缩了整体安装占用的轴向空间，也避免了外接联轴器带来的对中误差、额外振动点问题。底部采用一体式铸造安装脚座，脚座上预留的长条形安装孔可以适配一定范围内的安装孔位偏差，现场安装时不需要过度苛求基座孔位的绝对精度，降低了现场安装调试的难度。输出轴采用标准圆柱轴伸设计，键槽传动的结构可以直接配套链轮、联轴器、带轮等常规传动连接件，不需要额外定制转接部件，适配绝大多数常规传动连接场景。

　　减速腔体部分采用加厚铸造壳体，壳体外部设置了多道环形加强筋，既可以提升腔体的结构刚性，承受输出端大扭矩带来的径向与轴向载荷，也能增大壳体的散热面积，设备连续运行时内部啮合产生的热量可以通过壳体快速散出，避免内部润滑脂温度过高导致的润滑失效问题。端盖与壳体的连接采用均匀分布的内六角螺栓紧固，结合面做了精密加工保证密封性能，防止内部润滑介质泄漏，同时阻挡外部粉尘、水汽进入腔体内部，适配车间常规多尘、轻微潮湿的作业环境。

　　配套的电机部分采用卧式圆柱形机壳，表面设置轴向散热筋，尾部预留独立的接线盒安装位，接线盒可以根据现场布线需求调整出线方向，适配不同方向的走线布局。电机与减速腔体的连接法兰采用止口定位结构，装配时可以直接保证电机轴与减速机构输入轴的同轴度，装配后不需要额外做同轴度校正，减少了装配环节的工作量。

　　从安装边界来看，整个单元的重心落在底部脚座的支撑范围内，卧式安装后设备运行的稳定性较好，不需要额外增加辅助支撑结构。输出轴的中心高、轴伸直径、键槽尺寸都匹配常规工业传动的标准尺寸，选型替换时可以直接对标同参数的同类减速电机，不需要改动原有设备的安装基座、连接部件，降低了设备改造、备件替换的成本。

　　在实际使用场景中，这类减速驱动单元可以覆盖包装生产线的主输送驱动、物流分拣线的滚筒驱动、小型搅拌设备的动力端、自动化仓储设备的行走驱动等多种工况，内部精密啮合的传动结构可以保证输出转速的稳定性，不会出现明显的转速波动，对于需要稳定输送速度、稳定搅拌转速的工位来说，能很好地满足工艺要求。集成式的结构也减少了设备日常维护的点位，日常只需要定期检查腔体润滑脂状态、紧固安装螺栓即可，不需要做过多的拆分维护，降低了后期运维的工作量。

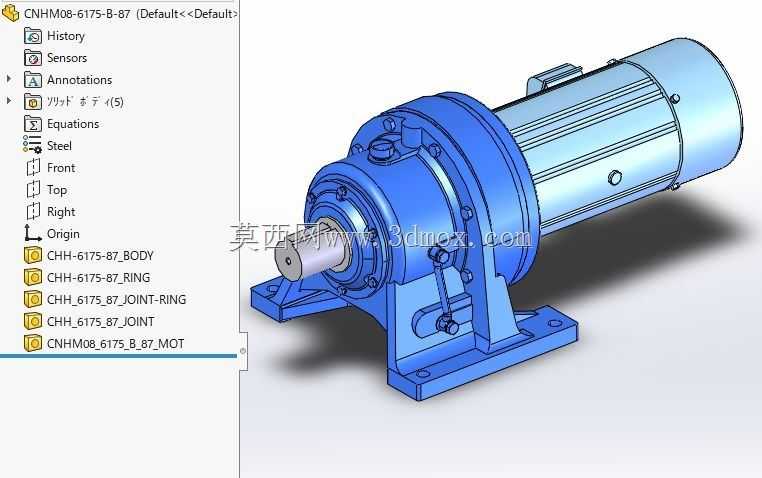

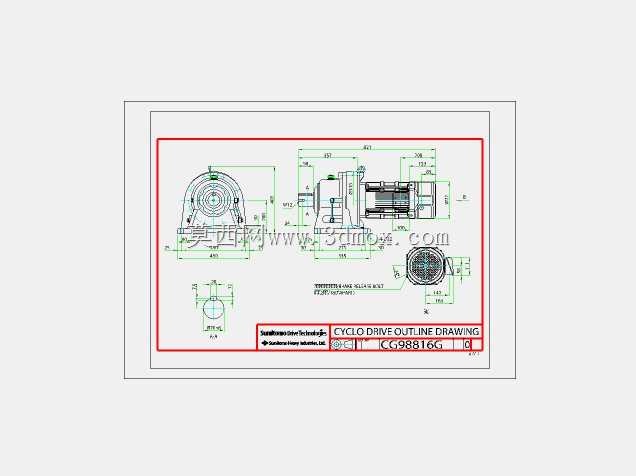

　　建模过程中对各个部件的装配关系做了完整还原，脚座的安装孔位、输出轴的尺寸、电机机壳的外径、整体的轴向长度都按照实际产品的尺寸比例搭建，各个连接螺栓的位置、密封端盖的结构、接线盒的安装位都做了对应呈现，既可以用于设备选型阶段的安装空间校核，也可以作为传动系统布局设计时的参考模型，帮助设计人员提前确认设备安装的空间预留、连接部件的匹配度，避免后期安装时出现空间干涉、连接尺寸不匹配的问题。
