液压软管带接头组合式连接结构

　　在液压系统的管路布设场景中，这类带一体式接头的液压软管是动力传递、流体输送的核心柔性连接件，常见于工程机械液压回路、工业液压站管路、机床液压夹紧系统、农业装备液压操控单元中，用来在两个存在相对位移、安装轴线存在偏差的液压元件之间建立密封的压力流体通路，抵消设备运行过程中产生的振动、管路热胀冷缩带来的应力，避免刚性管路连接时出现的应力集中、接口渗漏甚至断裂问题。

　　从结构设计来看，该组件采用软管本体加两端压接式接头的组合形式，接头部分设置了外螺纹连接段、六角拧动工位、密封配合面以及多段式的软管扣压结构。外螺纹采用Rc3/4锥管螺纹规格，这类螺纹依靠自身牙型的锥度在拧紧过程中实现紧密配合，无需额外加装密封垫片即可承受中高压液压回路的工作压力，适配绝大多数工业液压元件的标准接口。六角工位的对边尺寸符合常规液压扳手的操作空间要求，安装时可以用标准开口扳手或套筒直接施力，不需要定制专用工装，现场装配的便利性较强。扣压段的多道环形凸起结构，是在软管插入接头尾端后通过专用扣压设备径向挤压形成的，凸起会嵌入软管的钢丝增强层内部，保证接头与软管之间的拉拔强度远高于软管本身的爆破压力，避免系统带压运行时接头被压力油冲脱。

　　软管本体的通径覆盖φ19.0到φ28.0的尺寸区间，这个通径范围可以满足中等流量液压回路的通流需求，计算管路流速时，按照常规液压系统3-5m/s的推荐流速区间，该通径的软管可以承载每分钟数十升的压力油输送，适配多数中小型液压执行元件的供油需求。软管本身采用耐油合成橡胶内胶层、多层钢丝缠绕增强层、耐候外胶层的复合结构，内胶层可以抗液压油的长期侵蚀，避免油液长期浸泡导致的胶层溶胀脱落，钢丝增强层承担管路内部的压力载荷，抵抗压力波动带来的管路膨胀，外胶层则可以耐受施工现场的油污、紫外线、轻微剐蹭，延长管路在复杂工况下的使用寿命。

　　安装边界方面，该组件的接头最大外径处尺寸需要在布设管路时预留足够的扳手操作空间，接头拧入对应油口时需要保证螺纹轴线与油口轴线的同轴度偏差不超过常规锥管螺纹的允许范围，避免偏斜拧入导致的螺纹牙型损伤、密封失效。软管的弯曲半径不能小于产品允许的最小动态弯曲半径，布设时不能让软管处于扭曲状态，否则系统带压时软管会产生额外的扭转应力，大幅缩短使用寿命，同时要避开设备上的高温热源、尖锐棱角，防止外胶层被高温烤裂或者被棱角磨破。在有相对运动的两个部件之间连接时，要预留足够的软管长度余量，保证部件运动到极限位置时软管不会被过度拉伸，运动过程中不会与周边结构件产生摩擦干涉。

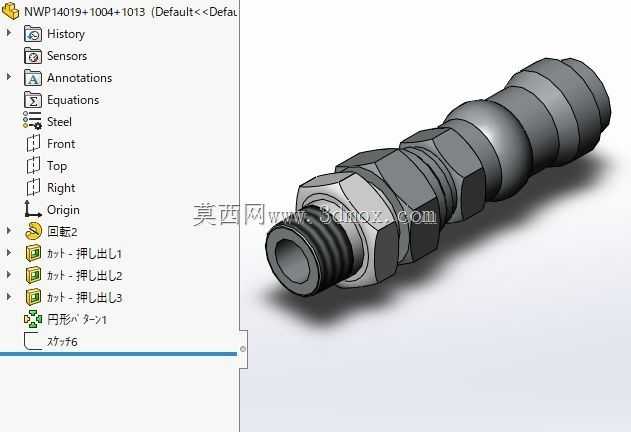

　　从实际使用的角度，这类集成接头的软管组件不需要现场自行扣压接头，拿到组件后可以直接拧入对应接口完成装配，相比现场裁切软管、装配接头的作业方式，扣压质量的一致性更有保障，不会因为现场扣压参数控制不当出现接头渗漏、拔脱的问题。在做液压系统三维管路布线时，这类模型可以直接导入装配体中，模拟软管的自然弯曲形态，提前检查管路与周边结构的干涉情况，统计管路长度与接头规格，减少现场安装时的管路裁切、返工概率，提升液压系统装配的效率。在做设备维护备件选型时，只要确认接口螺纹规格、软管通径、工作压力、总长度参数匹配，就可以直接替换同规格的失效管路，不需要重新测绘接头尺寸，降低备件储备的复杂度。
