NMRV040蜗轮蜗杆减速电机结构

项目分类:减速机 发布时间:2023-07-14 ID:699360
  • NMRV040蜗轮蜗杆减速电机结构
  • NMRV040蜗轮蜗杆减速电机结构

  在轻工输送、食品包装、小型自动化生产线的传动环节里,这类小规格蜗轮蜗杆减速电机是出镜率极高的动力单元,NMRV040规格对应的中心距参数,刚好适配0.12kW到0.75kW区间的常规异步电机输出端,能在紧凑安装空间里完成大减速比动力转换,解决电机高转速低扭矩无法直接驱动负载的痛点。从实际应用场景看,这类减速单元常被用在皮带输送机的驱动辊端、小型自动化设备的分度转台、包装机械的送膜机构、物流分拣线的窄带驱动位,还有小型木工机械的进给机构上,因为蜗轮蜗杆结构自带反向自锁特性,在垂直升降类的轻载工位上,还能省去额外的制动部件,避免负载断电后出现溜车风险,这也是很多轻载升降工位优先选这类减速机的核心原因。

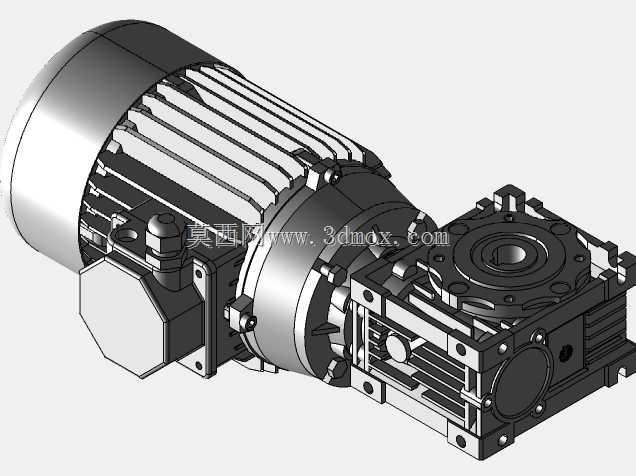

  从结构设计思路来看,这个模型还原的是电机与蜗轮箱直连的一体化结构,没有额外的联轴器过渡,电机输出轴直接插入蜗杆输入端,靠轴肩和箱体端盖的配合完成轴向定位,这种直连设计能最大限度压缩整体轴向尺寸,减少传动链上的连接间隙,提升传动刚性。箱体采用的是压铸铝合金材质的方箱结构,安装面做了加厚处理,四个安装脚的螺栓孔位做了沉台设计,避免螺栓锁紧时出现箱体局部变形,输出端的法兰盘是方形安装结构,止口尺寸做了公差配合设计,能直接和设备的安装面板定位,不需要额外做同轴度校准,对现场安装人员非常友好。蜗杆部分采用的是ZI型渐开线蜗杆,和锡青铜材质的蜗轮啮合,齿面做了硬化处理,既能保证啮合时的耐磨性能,又能通过铜质蜗轮的软齿面特性吸收啮合时的振动,降低运行噪音,这也是这类减速机运行时比齿轮减速机更安静的原因。

  从安装边界和尺寸参数来看,040规格的蜗轮箱中心距为40mm,对应的输出轴轴径为18mm,键槽宽度为6mm,能适配常规的链轮、同步带轮、联轴器等传动连接件,输入端适配的电机法兰为B14小法兰安装,止口直径95mm,和常规Y系列、YS系列的4极小功率电机完全匹配。整体安装时,需要注意箱体上的油位螺塞位置,必须保证安装后油位螺塞处于可操作的侧面位置,方便后续更换润滑油和检查油位,不能出现注油口朝下或者朝上无法排气的安装姿态,否则会导致运行时箱体内压力异常升高,出现油封漏油的问题。输出端的负载连接要避免刚性敲击,装配链轮或者带轮时要靠螺栓压入,不能直接用锤子敲击输出轴,否则会导致蜗轮副的啮合间隙变大,甚至出现轴承损坏的问题。

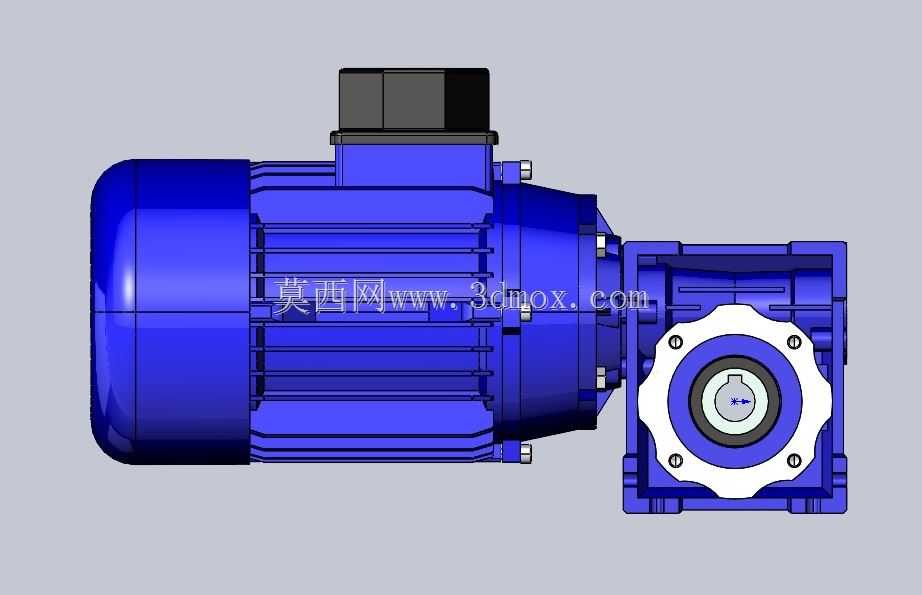

  在功能特性上,这个规格的减速机能覆盖5到100区间的常规减速比,不同减速比对应的输出扭矩和允许输入转速有明确的匹配区间,选型时要注意工况系数的校核,比如频繁正反转的工位要把工况系数取到1.5以上,连续24小时运行的工位要选更大一级的机型,避免蜗轮齿面出现过早磨损。模型里还原的接线盒位置在电机顶部,能适配水平安装和垂直向上安装的接线需求,接线盒的出线口做了密封螺纹设计,能满足常规车间的防尘防溅水要求,不需要额外做防护改造。箱体表面做了蓝色喷塑处理,和常规工业电机的涂装风格统一,安装在设备上不会出现外观突兀的问题,散热筋的设计沿着电机轴向和箱体周向分布,能在运行时通过空气对流把蜗轮啮合和电机运转产生的热量带出去,保证长时间运行时的温升在允许范围内。

  很多结构设计人员在做设备布局时,容易忽略这类减速电机的尾部电机长度,只计算蜗轮箱的安装尺寸,导致最后装配时电机尾部和设备的其他部件出现干涉,这个模型完整还原了电机和减速箱的整体外形尺寸,包括接线盒的凸起高度、输出轴的伸出长度、安装脚的孔位间距,能直接导入装配体里做干涉检查,提前规避布局时的尺寸冲突。另外蜗轮蜗杆结构的传动效率比行星齿轮减速机低,所以在选型时不能只看输出扭矩,还要核算实际运行时的功率损耗,避免电机长时间过载运行,尤其是在低转速大减速比的工况下,传动效率会降到60%以下,这时候要适当放大电机的功率余量,保证运行的稳定性。
