饲料挤出颗粒机多孔成型环模结构

　　该环模是饲料挤出、颗粒磨制工序的核心成型部件，直接决定颗粒料的成型密度、粒径均匀度与生产连续运行时长，在畜禽饲料、水产饲料、生物质燃料颗粒的规模化生产线中，是挤出制粒设备的易耗核心工装，安装于颗粒机的传动主轴端，随主轴做定速回转，配合压辊组件将调质完成的粉状物料从模孔中连续挤出，再由外置切刀切割为设定长度的成品颗粒。

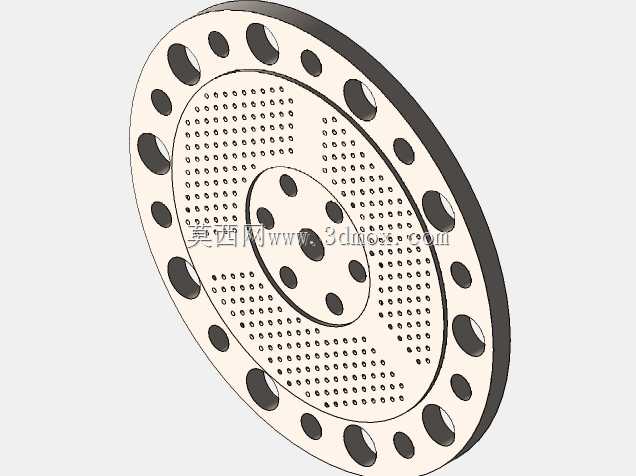

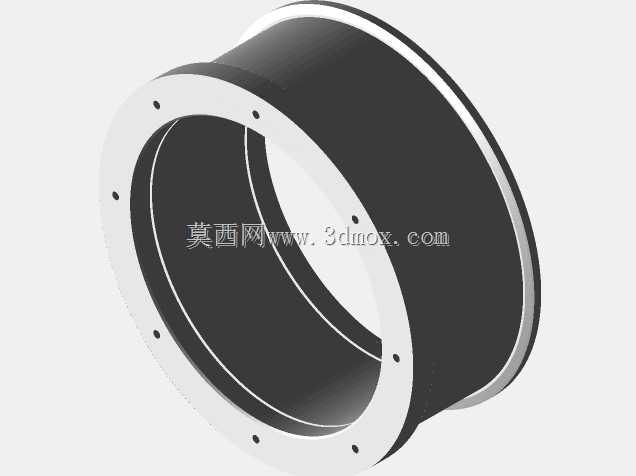

　　从结构设计逻辑来看，整体采用环形盘式布局，外圈沿周向均匀分布的大直径通孔为安装定位孔，用于和设备主轴的连接法兰做销钉或螺栓锁紧，安装孔的位置度公差控制在0.02mm以内，保证环模回转时的动平衡精度，避免高速运转时出现径向跳动，加剧压辊与模面的异常磨损。盘面分为三个功能区域：最外圈的安装定位区、中间环带的主成型孔区、中心区域的传动避让与辅助安装区。主成型区的模孔采用等密度阵列排布，孔间距根据物料的挤出流动性做差异化设计，靠近压辊作用轨迹的区域孔间距略小，保证物料在整个挤压面上的受力均匀，避免局部堵料。模孔的进料端做了倒角过渡处理，减少粉状物料进入孔道时的阻力，降低挤压过程中的温升，避免热敏性饲料组分出现焦化变质；孔道内壁做了抛光处理，粗糙度控制在Ra0.8以下，保证挤出的颗粒表面光滑，成型密度一致，同时减少物料在孔道内的残留，降低换料时的清理工作量。

　　中心区域的椭圆型开孔为减重与传动避让结构，既可以降低环模整体的转动惯量，减少主轴启动时的扭矩冲击，也为中心的压辊调节机构留出操作空间，方便设备日常维护时调整压辊与模面的工作间隙。环模的厚度根据加工物料的特性做匹配设计，加工畜禽配合饲料时厚度相对较薄，降低挤出阻力提升产能；加工水产沉性料或生物质颗粒时厚度适当增加，保证颗粒的密实度与耐水性。

　　从安装边界来看，该环模的外径适配常用的中型环模颗粒机安装尺寸，安装孔的节圆直径、孔径与对应机型的连接法兰完全匹配，更换时无需对设备做额外改造，直接对位锁紧即可完成装配。模孔的孔径对应常规粒径的颗粒产品，可覆盖大部分畜禽育肥料、水产幼饵料的生产需求，若需生产特殊粒径的颗粒，仅需更换对应模孔规格的同安装尺寸环模即可。设计过程中充分考虑了环模的受力特性，在安装孔与成型孔区之间做了加厚过渡处理，避免挤压过程中应力集中导致的模体开裂，延长环模的单次使用寿命。盘面的模孔排布避开了安装孔的应力影响区，保证每个模孔的进料压力稳定，不会出现相邻孔之间的物料窜流，导致颗粒成型密度不均。在实际生产场景中，该结构的环模可适配经过蒸汽调质的粉状配合料，物料水分在15%-18%区间时可稳定运行，挤出的颗粒冷却后粉化率低于3%，符合饲料加工的行业质量要求。
