1/4接口广角95度扁平扇形喷淋喷嘴

　　在工业清洗、表面处理、物料喷淋、降尘加湿等诸多生产场景中，扇形喷嘴是流体喷射系统里用量极大的核心执行部件，这类喷嘴的喷射覆盖均匀性、安装适配性、结构耐用性，直接决定整套喷淋系统的实际运行效果。这款1/4规格广角95度扁平风扇喷嘴，就是针对常规窄角喷嘴覆盖范围不足、小口径管路安装适配性差的痛点做的结构优化设计，目前在零部件喷淋清洗线、输送带物料加湿、车间扬尘点抑尘、农业小范围喷灌等场景都有很高的适配度。

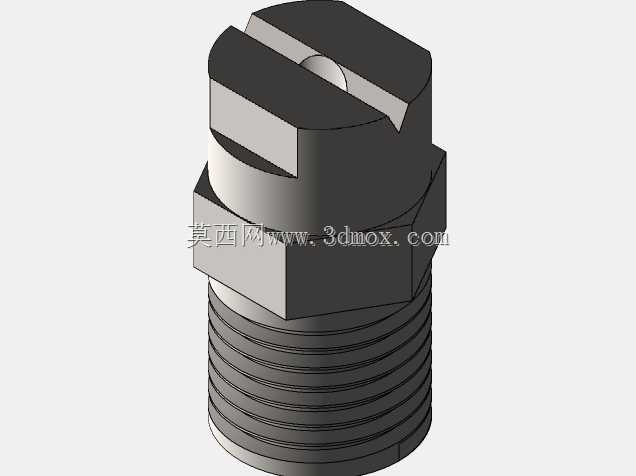

　　从实际安装边界来看，这款喷嘴采用标准1/4英制管螺纹作为连接端，螺纹段长度做了适配常规壁厚管路的设计，不管是拧入PP材质的喷淋管路、不锈钢焊接支管，还是搭配快接接头做可拆卸安装，都能保证足够的啮合长度，不会出现螺纹咬合不足导致的高压下脱落、渗漏问题。喷嘴中部设计了标准对边的六角拧动结构，这个结构的尺寸完全适配常规活动扳手、开口扳手的夹持尺寸，现场安装维护的时候不需要定制专用工装，用普通钳工工具就能完成拆装，哪怕是高空管路、狭窄安装空间里的更换作业，也能快速操作，不需要额外拆卸周边的管路附件。

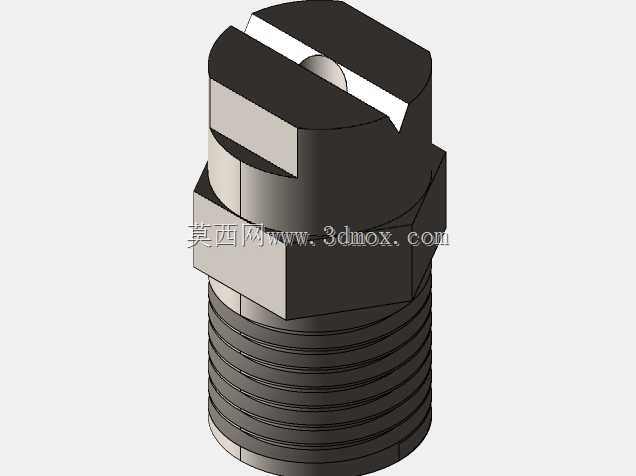

　　喷嘴头部的开槽结构是整个设计的核心，区别于常规窄角扇形喷嘴的狭长喷口，这款喷嘴的喷口开槽做了95度广角的流道优化，内部流道从螺纹端的进水腔开始，做了平滑的圆弧过渡，没有直角突变的结构，流体从管路进入喷嘴内部的时候，不会因为流道截面突变产生紊流、压损过大的问题，能保证喷射出来的扇形水幕厚度均匀，从扇形覆盖区的中心到边缘，流量偏差控制在很小的范围内，不会出现中间冲力过大、两侧喷淋不足的问题。95度的广角设计，让喷嘴在相同安装高度下，比常规65度扇形喷嘴的覆盖宽度提升近40%，在做连续排布的喷淋管设计时，可以拉大喷嘴之间的安装间距，减少整条管路上的喷嘴用量，降低管路系统的整体成本，同时减少管路开孔数量，降低管路渗漏的概率。

　　从结构耐用性的设计思路来看，这款喷嘴的整体结构没有薄壁脆弱部位，头部开槽的两侧壁厚做了加厚处理，哪怕是在有少量杂质的流体工况下，也不会因为流体里的细小颗粒长期冲刷导致喷口变形、喷射角度偏移。喷嘴顶部的一字开槽结构，除了可以辅助安装拧动之外，还能在喷嘴发生轻微堵塞的时候，用薄一字螺丝刀插入槽内清理喷口处的杂质，不需要把喷嘴从管路上拆下来就能完成简单的疏通作业，减少现场维护的停机时间。

　　在实际选型适配的时候，这款喷嘴适合工作压力在0.2到0.8MPa的流体工况，不管是常温清水、添加了低浓度清洗剂的清洗液，还是常温下的弱腐蚀性液体，只要配套对应材质的版本，都能稳定运行。在零部件清洗线的应用中，这类广角扇形喷嘴通常排布在清洗舱的上下两侧，因为覆盖宽度大，只需要较少的喷嘴就能完全覆盖输送网带的整个宽度，喷射出来的扁平扇形水幕可以形成连续的冲击面，把工件表面的切削液、金属碎屑、浮尘完全冲除，不会出现喷淋盲区导致的清洗不合格问题。在车间降尘场景里，把这类喷嘴安装在产线扬尘点的侧上方，广角喷射出来的细雾可以完全覆盖扬尘扩散的断面，水雾颗粒和空气中的粉尘结合后快速沉降，不会出现局部降尘空白区，而且因为喷射角度大，不需要把喷嘴安装在离扬尘点很近的位置，避免生产作业的时候磕碰损坏喷嘴。在农业小范围喷灌或者大棚加湿的场景里，这款喷嘴的广角扇形喷射可以让水均匀洒在作物叶面，不会因为局部水量过大冲伤作物幼苗，1/4的接口也适配农业上常用的细PE灌溉管路，安装的时候不需要做复杂的变径转接。

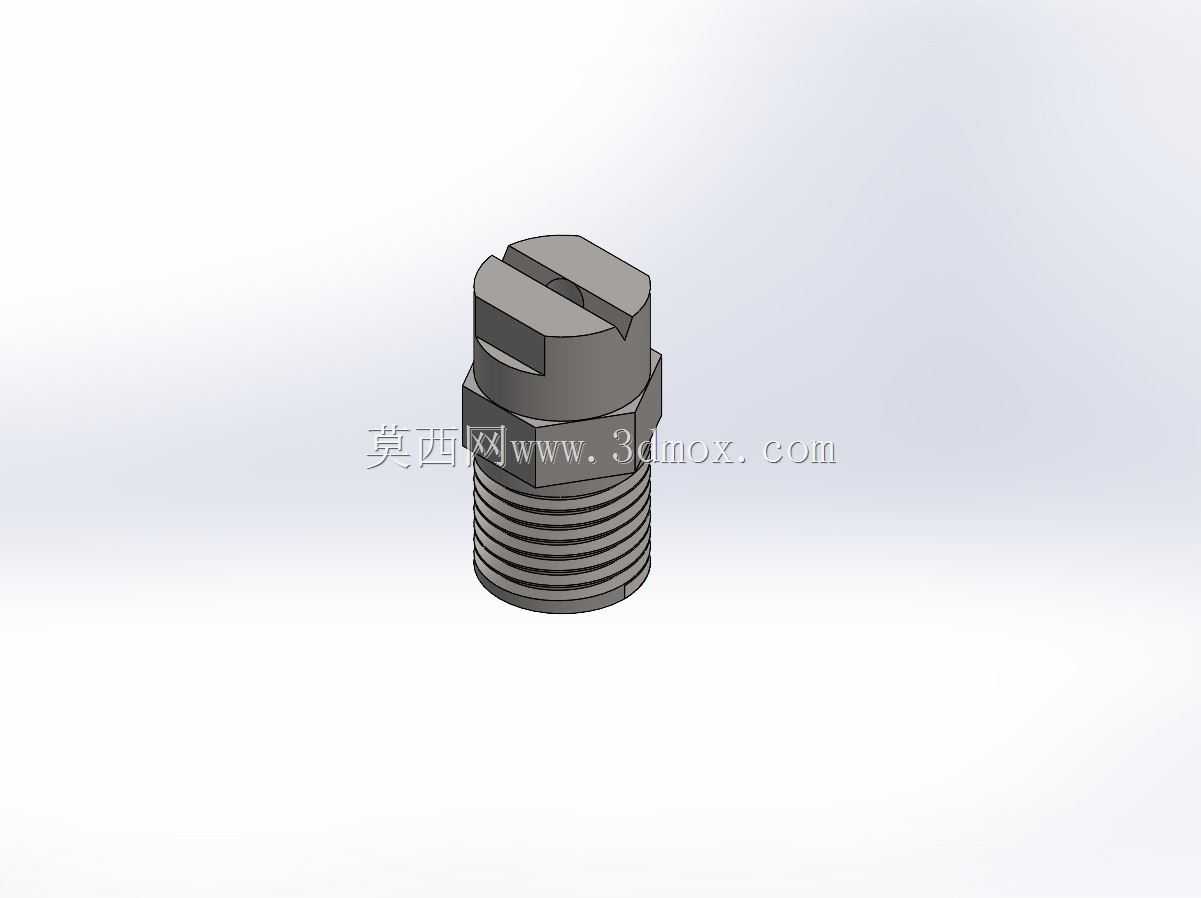

　　做三维建模的时候，这款喷嘴的结构细节完全按照实际加工的公差要求做了还原，螺纹段的牙型、六角结构的对边尺寸、头部喷口的开槽角度和宽度，都和实际量产的零件尺寸一致，不管是做喷淋系统的整体管路装配模拟，还是做喷嘴零件的加工出图，都可以直接调用这个模型，不需要再重新核对尺寸调整结构。模型里的流道部分也做了完整的实体还原，如果需要做喷射流场的仿真分析，也可以直接提取内部流道的实体做网格划分，不需要额外补画内部结构。
