挤出机II型十二刃切削刀具结构设计

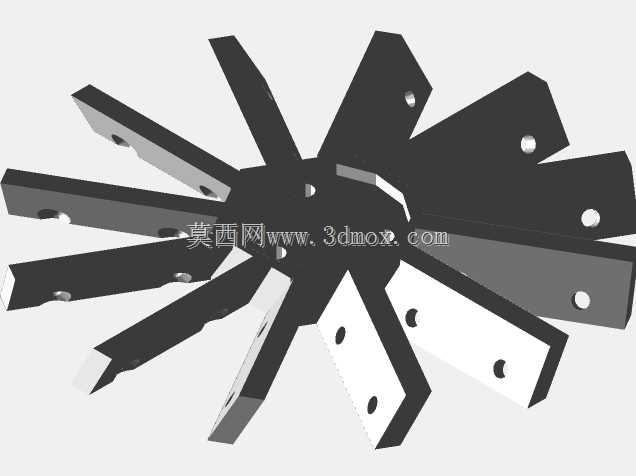

　　在塑料改性、再生造粒、型材挤出的连续生产线上，挤出机出料端的切削刀具直接决定了粒料成品的均匀度、切面平整度以及整条产线的连续运行时长，这套II型挤出机用刀具正是针对中高粘度物料的在线切粒需求开发的多刃组合式切削部件。整套刀组采用放射状星型排布结构，单套刀组集成12片独立切削刀片，每片刀片通过两个定位销孔与中心刀盘基座完成刚性连接，安装时可根据物料的熔融指数、出料速度调整刀片的伸出量与刃口角度，无需整体更换刀盘即可完成单刃的维护更换，大幅降低连续生产中的停机维护成本。从实际应用场景来看，这类刀具主要适配平行双螺杆、锥形双螺杆挤出机的模面热切工位，当熔融态物料从模孔连续挤出的瞬间，高速旋转的刀组会将料条均匀切削为长度一致的圆柱粒料，

　　相比单刃或四刃刀具，12刃的排布结构可在相同刀盘转速下获得更高的切粒频率，同时降低单片刃口的单次切削负载，有效延长刃口的连续使用寿命。设计过程中重点考虑了刀组的动平衡性能，每片刀片的外形轮廓、重量公差均控制在极小范围内，中心安装孔与刀盘主轴采用H7/k6的过渡配合，避免高速旋转时出现径向跳动导致的切面斜口、粒料粘连问题。刀片的刃口采用斜角开刃设计，刃口角度针对PE、PP、ABS等常见热塑性塑料的切削特性优化，既保证刃口的锋利度减少切削阻力，又预留了足够的刃口强度避免碰到物料中未熔融的填充颗粒时出现崩刃。安装边界方面，刀组的整体回转直径适配主流120-180mm直径的挤出模头，中心安装孔可根据不同型号挤出机的主轴尺寸做适配调整，

　　刀片上的两个定位孔分别承担周向定位与轴向锁紧功能，安装时只需将刀片对准刀盘上的定位销，拧紧锁紧螺钉即可完成单刀的更换，无需对整个刀组做重新的动平衡校准。在实际生产调试中，这类多刃刀组可根据不同物料的冷却特性调整与模面的贴合间隙，对于冷却速度快的物料可适当放大间隙避免刃口刮擦模面造成模孔损伤，对于粘性较强的低熔点物料则需要将间隙控制在0.1mm以内，避免出现料条拖尾、粒料粘连的问题。刀片的排布采用等夹角放射状设计，相邻刀片之间的夹角为30度，保证每转切削的料段长度一致，同时旋转过程中气流可顺着刀片间隙均匀带走切削产生的微量热量，避免刃口温度过高导致熔融物料粘黏在刀体上。相比传统的直刃单片刀具，这种组合式多刃刀组的维护成本更低，

　　当单片刃口出现磨损时，只需更换对应位置的刀片即可，无需将整个刀盘报废，同时可根据不同的生产需求搭配不同刃口角度的刀片，比如加工玻纤增强物料时可选用刃口角度稍大的耐磨刀片，加工软质PVC物料时可选用刃口更锋利的小角度刀片，适配不同的生产工艺需求。刀盘基座采用高强度铝合金材质制作，在保证整体结构刚性的同时降低了旋转部件的整体重量，减少主轴启动时的负载冲击，刀片则采用合金工具钢材质，经过淬火处理后刃口硬度可达HRC58-62，可满足长时间连续切削的耐磨需求。在结构细节上，每片刀片的尾部都做了倒角处理，避免安装时与刀盘槽位出现干涉，刀片上的安装孔采用沉头设计，锁紧螺钉安装后不会突出刀片表面，避免旋转时产生额外的风阻与气流扰动，保证切粒过程中粒料的轨迹稳定，减少粒料飞溅的问题。
