双螺杆挤出机输送螺杆组件结构设计

在聚合物加工、食品原料均质输送、橡塑共混改性的生产场景里，双螺杆挤出机的核心做功部件就是成对啮合的螺杆组件，这套螺杆的几何参数直接决定了物料的输送效率、塑化均匀度、剪切温升控制水平，是整台设备性能调校的核心载体。不同于单螺杆结构依赖物料与机筒的摩擦拖拽输送，双螺杆依靠螺棱的啮合间隙形成强制输送的容腔，哪怕是粘度波动大、含填料比例高的物料，也能实现稳定的定量推进，不会出现单螺杆常见的物料抱杆打滑、输送脉动的问题。

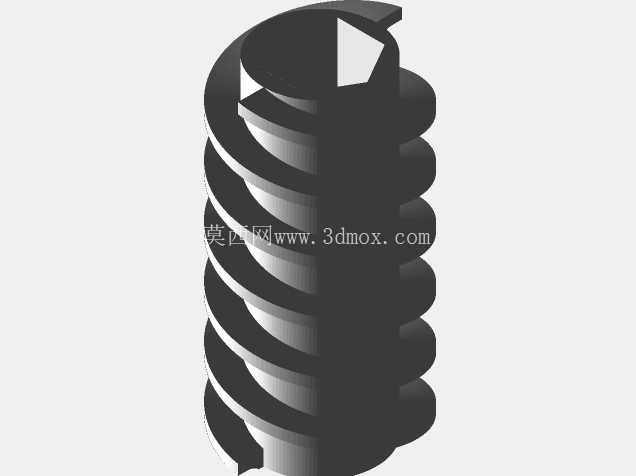

从结构设计逻辑来看，这套螺杆采用了等距变深的螺槽构型，螺棱的侧面做了微小的倒角过渡，避免物料在啮合死角处长期滞留降解，尤其是在加工热敏性聚合物或者含天然纤维的复合材料时，无滞料死角的螺棱设计能大幅减少长时间开机后的糊料、碳化杂质问题。螺杆的端部设计了非对称的驱动配合缺口，这个结构不是随意开设的，一方面要和输出轴的传动键形成周向定位，保证两根螺杆的啮合相位始终对齐，不会出现运转过程中螺棱刮碰的问题；另一方面这个缺口的深度和配合面的公差带经过反复校核，能传递大扭矩的同时，方便检修时快速拆卸抽出螺杆，不需要额外拆卸机筒端盖的全部紧固件，能缩短设备换色、换料的清机时间。

从安装边界来看，螺杆的外径和机筒内壁的单边间隙控制在0.15-0.2mm区间，这个间隙值是经过多轮工况验证的：间隙过小的话，机筒加工的形位公差、螺杆受热后的轴向热伸长很容易导致螺棱和机筒内壁刮擦，轻则磨耗金属杂质混入成品，重则负载骤增憋停驱动电机；间隙过大的话，物料在螺棱和机筒的缝隙处形成反向漏流，会降低输送效率，同时剪切做功的均匀性下降，物料塑化程度参差不齐。螺距的选取匹配了设备的额定产量区间，在进料段采用稍大的螺距来容纳蓬松的原料颗粒，随着物料向前输送被压实、熔融，螺槽深度逐步收窄，给物料建立稳定的机头压力，保证挤出成型的制品尺寸稳定。

在实际生产应用中，这套螺杆组件可以适配不同的工艺段需求，比如在混炼段可以搭配不同的剪切元件，但是基础输送段的螺棱构型必须保证连续的物料流道，不能出现流道的突然扩张或者收缩，否则会导致物料停留时间分布过宽，部分物料在机筒内停留时间过长发生降解，部分物料还未充分塑化就被送出机头。螺杆的芯部采用了中空结构设计，这个结构不是为了减重，而是为了通温控介质，在加工一些对温度敏感的物料时，可以通过芯部的介质循环精准控制螺杆的表面温度，避免物料在螺槽底部因为局部过热发生粘连，同时也能平衡螺杆整体的温度分布，减少热变形导致的啮合间隙变化。

很多现场调试的案例里，双螺杆挤出机的产量波动、制品气泡、塑化不良问题，根源往往不是控制系统的参数设置问题，而是螺杆组件的啮合相位错配、螺棱磨损导致间隙超差。这套螺杆的设计在螺棱的啮合处采用了共轭曲线修形，两根螺杆的螺棱在运转过程中会互相刮擦粘附在对方表面的物料，实现一定程度的自清洁效果，哪怕是加工粘性很强的热熔胶、高填充的改性塑料，也不会在螺槽内形成长期粘附的料层，减少了清机的废料产生。另外螺杆的轴向定位台阶尺寸和机筒的止口配合公差控制在h7级别，保证螺杆运转过程中不会出现轴向窜动，避免螺棱端面和止推轴承组件发生碰撞磨损。

从结构建模的细节来看，螺棱的螺旋升角选取了17度左右，这个角度下物料的输送效率和剪切做功的平衡是最优的，升角过大的话物料轴向输送速度过快，在机筒内停留时间不足塑化不充分；升角过小的话物料周向剪切过多，温升过快容易导致物料过热分解。螺棱的顶部宽度做了加宽处理，相比窄棱设计，宽棱结构在输送高磨耗的填充物料时，耐磨寿命能提升40%以上，减少了螺杆的更换频次，降低长期生产的运维成本。同时螺棱和螺槽的过渡圆角做了R2的处理，避免应力集中，在大扭矩输出的工况下，不会出现螺棱根部断裂的问题，尤其是在设备冷启动、机筒内物料还未充分熔融的情况下，这个圆角结构能大幅提升螺杆的抗冲击载荷能力。
