挤出机末端用锥形双螺杆结构设计

　　在塑料挤出成型生产线的末端塑化段，锥形双螺杆是决定物料混炼均匀度、出料稳定性的核心执行部件，这类结构常应用在PVC管材、异型材、木塑复合制品的挤出设备末端，承担着将前序输送来的半熔融态物料进一步剪切、混炼、建压，最终均匀输送至口模成型的作用。和普通等径平行双螺杆不同，锥形双螺杆的轴线呈锥形布置，螺杆外径从进料端向出料端逐步收窄，这种结构带来的压缩比渐变特性，刚好适配热敏性塑料、高填充改性物料在塑化过程中体积逐步缩小的变化规律，能有效避免物料在机筒内滞留时间过长导致的热降解，同时能在末端建立足够的成型压力，保证挤出制品的密实度。

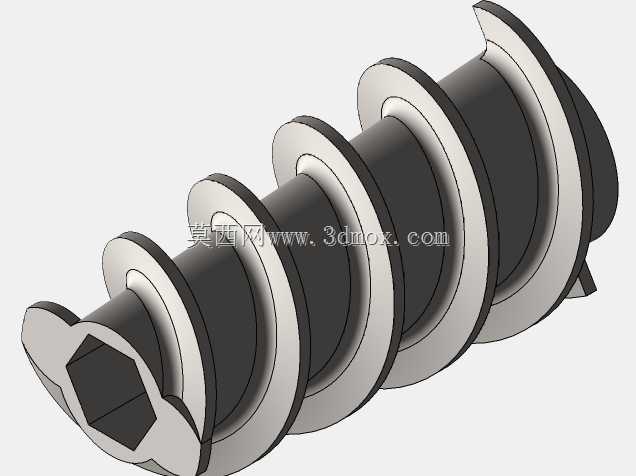

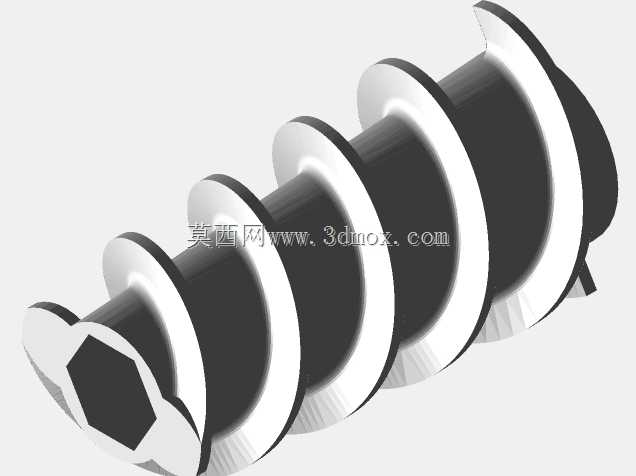

　　从结构设计层面看，这款螺杆的螺旋升角、螺棱宽度沿轴向做了渐变处理，进料段螺槽深度更大，能容纳更多蓬松的初混物料，随着螺杆向出料端延伸，螺槽深度逐步减小，螺棱与机筒内壁的间隙控制在均匀的0.15-0.2mm区间，既保证剪切作用的均匀性，又避免金属直接接触产生的磨损。螺杆末端设计了内六角驱动连接端，这个结构是和传动箱输出轴的配合接口，安装时直接插入输出轴的六角孔内，靠端面的止推台阶定位，不需要额外的键连接，能传递更大的扭矩，同时拆装维护时更便捷，不需要拆卸过多周边附件就能完成螺杆更换。

　　在实际工况中，双螺杆的啮合间隙是设计的核心管控点，两根螺杆的螺棱与螺槽之间的侧向间隙、径向间隙都需要严格控制在公差范围内，间隙过大会导致物料漏流增加，塑化效率下降，挤出压力波动变大；间隙过小则会在螺杆受热膨胀后出现刮磨，轻则导致螺杆磨损加快，重则出现螺杆抱死停机的故障。这款锥形双螺杆的啮合段采用了连续式螺棱设计，螺棱的侧面做了微小的倒角处理，既能减少物料在啮合间隙处的滞留，又能在物料通过间隙时产生额外的剪切作用，提升填料、色母的分散均匀性，尤其适合生产添加碳酸钙、木粉等高填充比例的制品，能有效避免制品出现色差、材质不均的问题。

　　安装边界方面，这类锥形双螺杆需要匹配对应锥度的双金属机筒，机筒的内孔锥度和螺杆外锥度保持一致，安装时两根螺杆同步推入机筒，末端的六角驱动端和传动箱输出轴完全啮合后，再锁紧端面的压盖，保证螺杆工作时的轴向窜动量控制在0.05mm以内，避免轴向窜动导致的出料压力波动。螺杆的长度和锥度是根据挤出机的产量、加工物料特性匹配的，小规格机型的螺杆长度通常在300-500mm区间，大产量机型的螺杆长度可超过1000mm，锥度范围通常在4°-6°之间，这个角度范围能平衡进料段的物料输送能力和末端的建压能力，角度过大则进料段容积不足，产量受限，角度过小则锥形结构的压缩比优势无法体现，和普通平行双螺杆的性能差异被弱化。

　　从功能特性上看，锥形双螺杆的物料停留时间分布更窄，也就是说所有物料在螺杆内经历的剪切、受热时长更接近，不会出现部分物料长时间滞留高温区降解，部分物料还未完全塑化就被挤出的问题，这一点在加工硬质PVC、热固性塑料这类对温度敏感的材料时优势尤为明显。同时锥形结构的螺杆承重能力更强，因为末端的轴径更大，能承受更大的轴向推力，适合高背压的挤出工况，比如生产厚壁管材、高填充板材时，口模处的背压可达到30MPa以上，普通平行双螺杆的小直径末端轴颈容易出现变形甚至断裂，而锥形双螺杆的大端轴颈结构能轻松承受这类载荷，延长部件的使用寿命。

　　在建模过程中，需要重点管控螺旋线的锥度参数、螺距的渐变规律、螺棱的截面形状，以及啮合区域的间隙校验，很多新手建模时容易忽略螺杆受热膨胀的补偿量，直接按常温尺寸建模，实际生产中螺杆在200℃左右的工作温度下会产生线性膨胀，尤其是长度方向的膨胀量较大，如果没有预留足够的轴向间隙，工作时螺杆会顶到口模或者传动箱端盖，造成设备故障。另外螺棱的表面粗糙度也需要在建模时明确标注要求，通常螺棱表面需要抛光至Ra0.8以下，减少物料的粘附，避免长期生产后螺棱表面挂料降解，影响制品质量。
