挤出机正反组合式剪切捏合元件

　　在塑料改性、橡塑共混、色母粒制备以及高分子材料挤出成型的生产线上，捏合元件是双螺杆挤出机塑化混炼段的核心功能部件，直接决定了物料的分散混合效果、熔体均一性以及最终挤出制品的性能稳定性。这套捏合元件采用正向3片、反向3片的错列组合结构，区别于常规等距同向捏合块的设计，核心是通过正反交错的棱边构建多维度的剪切流场，解决常规捏合块在高填充配方加工中剪切速率不足、填料分散不均的问题。

　　从实际应用场景来看，这类捏合元件主要适配平行双螺杆挤出机的中段混炼区间，在玻纤增强改性、阻燃母粒制备、橡塑合金共混等对剪切分散要求较高的工况中表现突出。当熔融态物料经过该段时，正向捏合片会沿螺杆轴向向前输送物料，同时通过棱边与机筒内壁的间隙对熔体施加持续的剪切作用，将团聚的填料颗粒、玻纤束打散；反向捏合片则会在局部形成短暂的物料滞留区，增加熔体在剪切区间的停留时间，让不同组分的物料在反复剪切、折叠、分流的过程中实现充分的分布混合，避免出现制品色差、力学性能不均的问题。

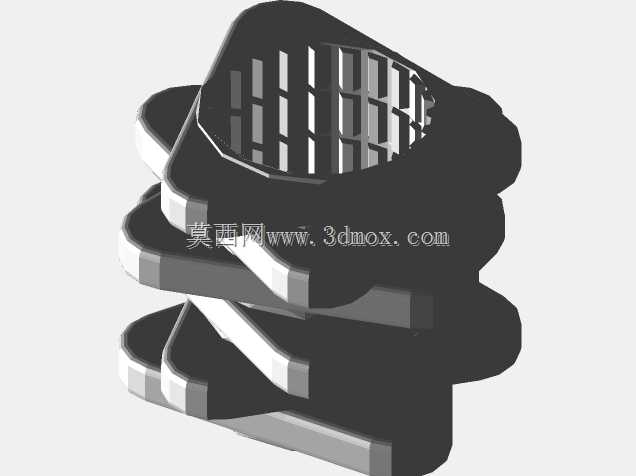

　　设计思路上，这套元件采用了类三角的截面轮廓，区别于常规圆形截面捏合块，三个棱边在旋转过程中会形成周期性变化的间隙，让物料承受的剪切速率呈现脉冲式变化，既避免了恒定剪切导致的物料局部过热降解，又能通过脉冲剪切强化对高粘度物料的破碎分散效果。捏合片之间采用错位叠装的结构，相邻片体的棱边错开一定角度，让物料在轴向输送过程中不断被分流、汇合，每经过一个捏合片就完成一次分流混合，经过六片组合的捏合段后，物料的混合均匀度可以达到高填充改性的工艺要求。

　　从安装边界来看，该捏合元件采用与对应规格螺杆芯轴匹配的内花键连接结构，安装时需要注意正向片与反向片的装配顺序，靠近进料侧的位置装配正向捏合片，保证物料的基础输送能力，靠近出料侧的位置装配反向捏合片，建立适度的机头背压，提升混炼效果。元件的外径尺寸与对应机筒的内径保持标准配合间隙，单边间隙控制在0.2-0.5mm区间，既避免间隙过大导致物料漏流、剪切效率下降，也防止间隙过小造成棱边与机筒内壁刮擦磨损。轴向长度根据螺杆长径比的配置进行匹配，六片组合的总长度适配常规长径比为40:1的挤出机混炼段安装空间，不需要对螺杆芯轴进行额外加工即可直接替换原有捏合块。

　　在实际选型使用中，需要根据加工物料的粘度特性调整正反捏合片的装配比例，比如加工低粘度的色母粒物料时，可以适当增加反向片的数量提升滞留时间，加工热敏性物料比如PVC时，则需要减少反向片的占比，避免物料长时间滞留出现焦烧分解。这套捏合元件的棱边做了小圆弧过渡处理，避免尖锐棱边在长期剪切过程中出现过快磨损，同时也减少了物料在棱边处的滞留挂胶风险，提升元件的连续使用寿命。元件的端面与相邻螺杆元件的贴合面采用高精度平面加工，装配后不会出现轴向缝隙导致的物料积存，方便换色换料时的清理工作，减少换料过程中的原料损耗与清理时间。

　　从流场模拟的角度来看，正反组合的结构在捏合段内形成了复杂的三维流动，物料不仅有沿螺杆轴向的正向流动，还有反向片带来的逆向回流，以及棱边错列带来的周向环流，三种流动形式叠加让物料的混合过程更充分，相比常规同向捏合块，在相同螺杆转速下，这套元件的剪切速率可以提升30%左右，同时物料的输送稳定性不会受到明显影响，不会出现出料波动的问题。在实际生产验证中，使用这套捏合元件加工30%玻纤增强PA66材料时，制品的玻纤保留长度更均匀，拉伸强度波动范围可以控制在2MPa以内，远优于常规捏合块加工时5MPa以上的性能波动，同时螺杆的扭矩负载保持在合理区间，不会因为反向结构导致驱动电机过载。
