带手动杠杆的弹簧式安全阀三维设计

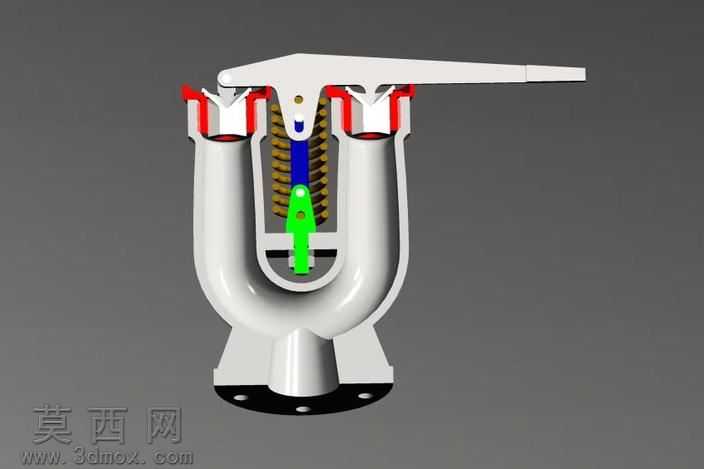

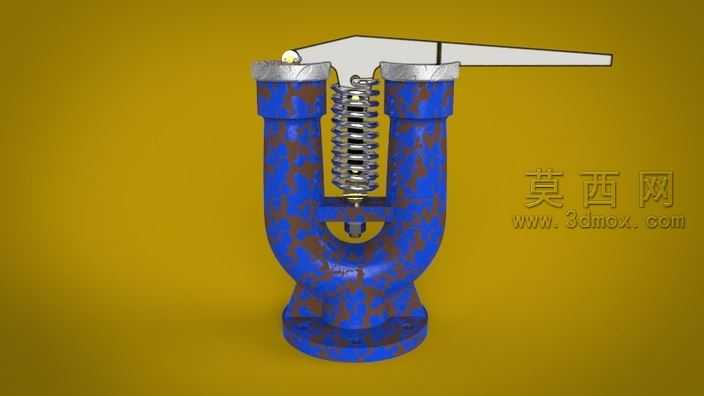

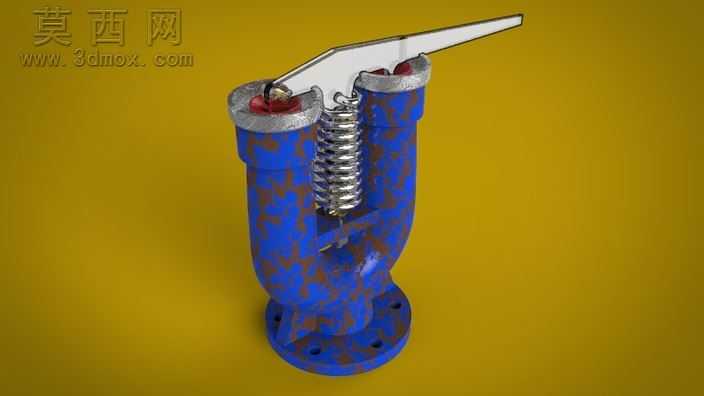

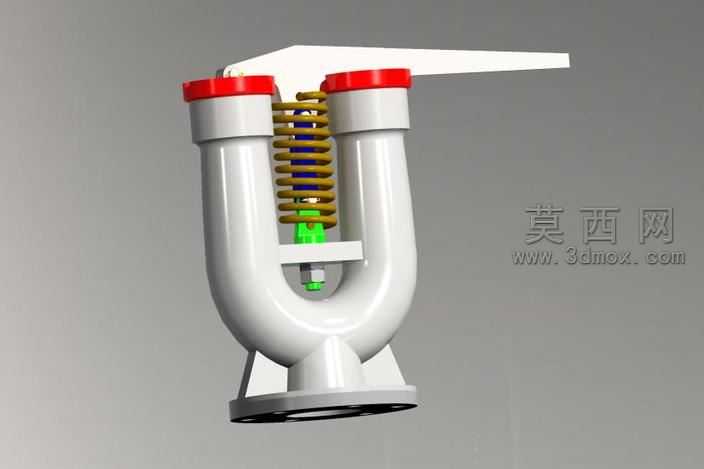

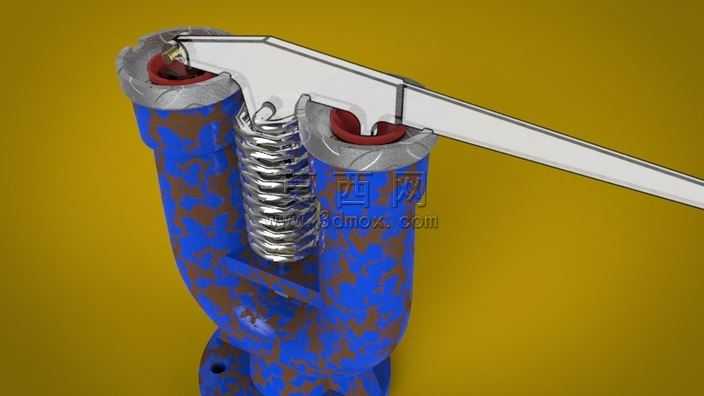

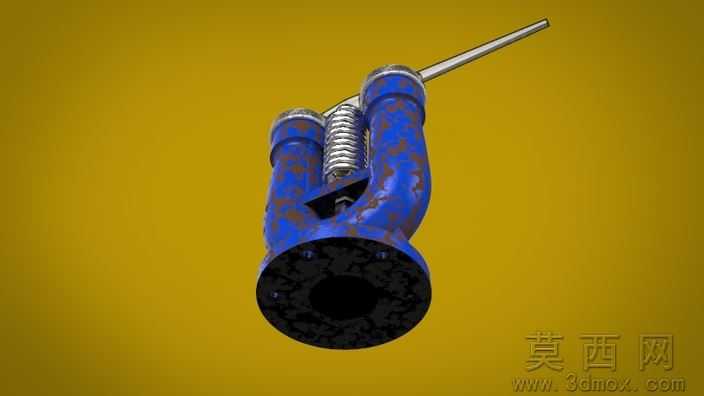

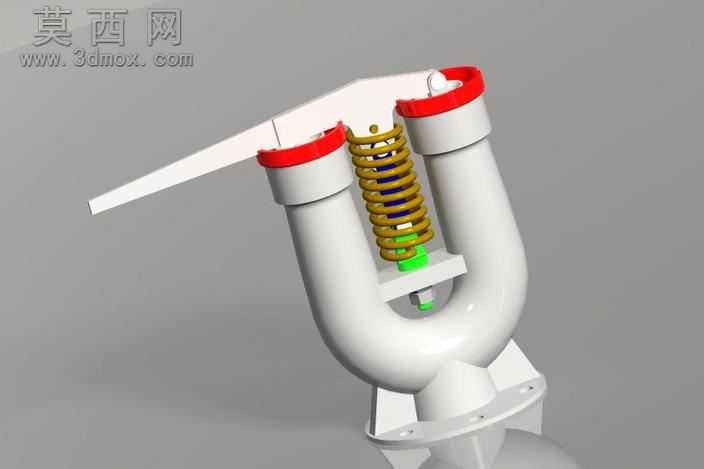

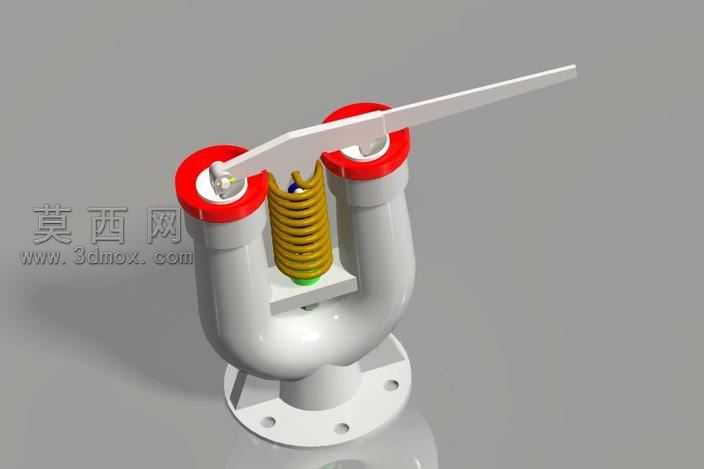

本作品为带手动操作杠杆的弹簧式安全阀三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各独立零部件的参数化建模，再按照实际装配约束关系完成整体装配，还原了该类安全阀的真实结构与工作逻辑。建模阶段首先对阀体主体进行构建，阀体采用Y型三通式流道结构，底部为法兰连接端，用于和压力管道系统对接，两侧对称的竖向腔体分别为介质流通腔与弹簧安装腔，建模时精准还原了流道的圆弧过渡结构，保证介质流通路径的合理性，同时对阀体的壁厚、法兰螺栓孔位、连接密封面的尺寸都按照通用阀门设计规范进行参数化设定，保证结构尺寸符合工程应用逻辑。其次完成核心泄压组件的建模，包括阀瓣、阀杆、弹簧、调节螺母、上盖密封件等部件，其中弹簧采用螺旋扫描特征完成建模，精准还原弹簧的节距、丝径、有效圈数等参数，保证弹簧预紧力调节的结构逻辑合理；阀杆与阀瓣采用同轴心配合，还原阀瓣升降泄压的运动路径，调节螺母与上盖的螺纹配合结构也完整建模，可直观展示弹簧预紧力的调节方式。手动操作杠杆部分采用拉伸、切除等基础特征完成建模，还原杠杆的支点结构、手动操作端的加长力臂结构，以及杠杆与阀杆顶部的触发配合结构，可直观展示手动强制泄压的操作逻辑。渲染阶段为模型赋予了贴近实际工业应用的材质效果，阀体主体采用做旧的铸铁材质，表面添加锈迹斑驳的纹理效果，还原长期在工业工况下使用的金属质感；弹簧、阀杆等运动部件赋予抛光金属材质，突出金属部件的光洁度与加工质感；操作杠杆部分赋予哑光金属材质，区分不同部件的材质属性。场景采用暖黄色纯色背景，搭配柔和的定向光源，突出模型的整体轮廓与结构细节，通过光影效果凸显阀体表面的纹理层次与部件间的装配关系。整体设计完整还原了弹簧式安全阀的核心结构，既包含自动超压泄压的弹簧加载结构，也保留了手动杠杆强制泄压的操作结构，各部件间的装配间隙、配合关系都符合机械设计规范，可用于阀门结构教学、产品方案展示、工程设计参考等场景，直观呈现该类安全阀的工作原理与结构组成。
