盘式带安装孔金属飞轮三维结构设计

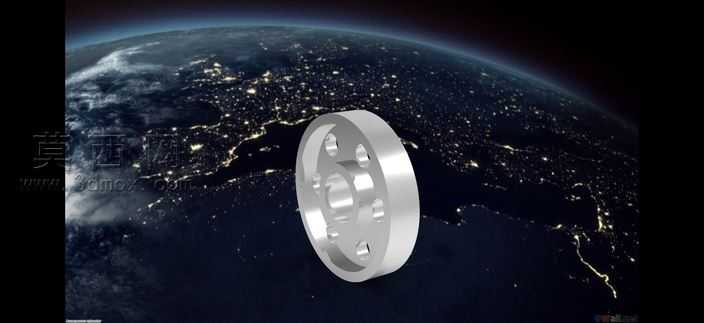

本飞轮三维模型采用主流三维机械设计软件完成参数化建模，整体为同轴回转式盘类结构，建模过程严格遵循机械设计中回转类零件的建模逻辑，以中心旋转轴为基准，先绘制主体截面轮廓通过旋转凸台命令生成飞轮基体，再依次完成中心轴孔、周向安装孔、减重凹腔的特征构建，所有特征均添加完整的几何约束与尺寸关联，保证模型参数可编辑、结构可调整。模型的材质设置为常用机械结构钢材，渲染阶段采用金属材质的物理着色方案，调整了金属粗糙度、反射率参数，还原钢制零件经机加工后的哑光金属质感，同时搭配太空视角的渲染背景，突出飞轮零件的金属轮廓与结构层次，清晰展现各部位的结构细节。从结构设计来看，该飞轮中心设置有适配传动轴的阶梯式安装轴孔，轴孔边缘做了倒角过渡处理，避免装配时的应力集中；盘体周向均匀分布多个圆形安装通孔，用于飞轮与相邻传动部件的螺栓紧固连接，孔位排布遵循圆周均布原则，保证回转过程中的动平衡性能；盘体两侧设计有环形减重凹腔，在保证飞轮整体转动惯量满足储能、稳速传动需求的前提下，尽可能降低零件自身重量，减少不必要的材料消耗与回转负载。设计过程中重点考量了飞轮的实际工况需求，作为机械传动系统中用于储存转动动能、平稳传动转速的核心零件，建模时严格保证各回转面的同轴度公差、安装孔的位置度公差，所有棱边均添加了符合机加工工艺要求的倒角或圆角特征，避免锐边带来的加工与装配安全隐患，模型的结构尺寸符合常规通用机械传动飞轮的设计规范，可直接用于机械结构教学、传动系统虚拟装配、运动仿真分析等场景，能够直观展现盘式飞轮的典型结构特征与设计逻辑。
