煤压块生产流水线成套设备三维设计

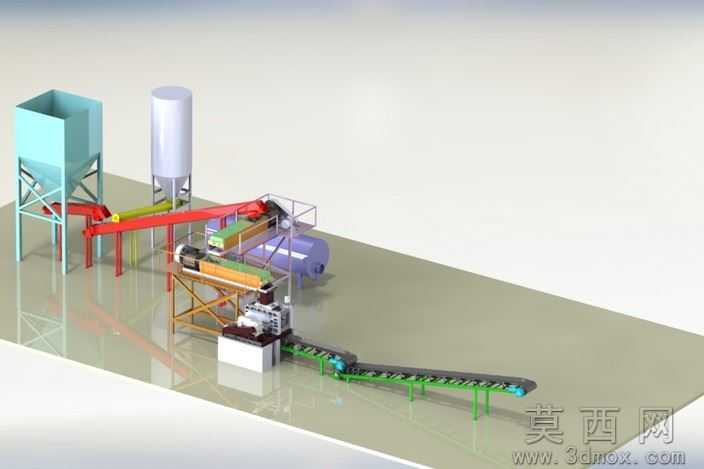

本套煤压块厂三维模型采用三维建模软件完成全流程设计，整体还原煤料从存储、输送到压制成型、出料转运的完整生产链路，建模过程中严格遵循工业产线的实际布局逻辑，对各功能单元的空间位置、衔接关系进行了精准还原。模型构建阶段，首先完成整体产线的框架搭建，按照物料流向依次排布原料储料单元、中转输送单元、压制成型单元、成品出料单元，其中原料储料部分包含方形大料仓与立式圆柱形储料罐两类储料结构，分别对应不同形态原料的暂存需求，建模时对料仓的支撑钢架结构、出料口的导料结构做了细化处理，还原了型钢支撑的拼接逻辑与料斗的倾斜导料角度。输送单元包含多段不同功能的输送结构，红色槽型皮带输送机负责原料的中转输送，建模时还原了输送机的机架、托辊、驱动端结构，绿色长距离皮带输送机负责成品压块的出料转运，对输送机的支架排布、皮带张紧结构做了细节呈现，各输送段的衔接位置做了对位处理，保证物料流转路径的合理性。压制成型单元作为产线核心，还原了压块主机的主体结构、配套的动力罐体、分层排布的处理工位，对设备的机架分层、操作平台、防护结构做了细致建模，还原了设备的实际装配关系。材质与渲染阶段，针对不同部件的实际材质赋予对应材质属性，储料仓采用哑光金属材质表现钢板焊接的质感，输送机架根据功能区分分别采用红色、绿色的喷涂金属材质，圆柱形储料罐采用亮面白色金属材质还原罐体的漆面效果，地面采用浅灰色哑光地坪材质，通过光影调整突出各设备的结构轮廓与空间层次，渲染后清晰展现产线的整体布局与各单元的结构特征。设计过程中充分考虑产线的空间利用率，各设备之间预留合理的操作维护空间，物料流转路径无交叉折返，符合煤压块生产的实际工艺流程，各部件的比例严格参照实际工业设备的尺寸比例进行缩放，保证模型的结构合理性与参考价值，可用于煤压块生产项目的方案展示、布局规划参考以及相关设备的结构设计参考。
