RPG-7单兵火箭弹三维建模作品

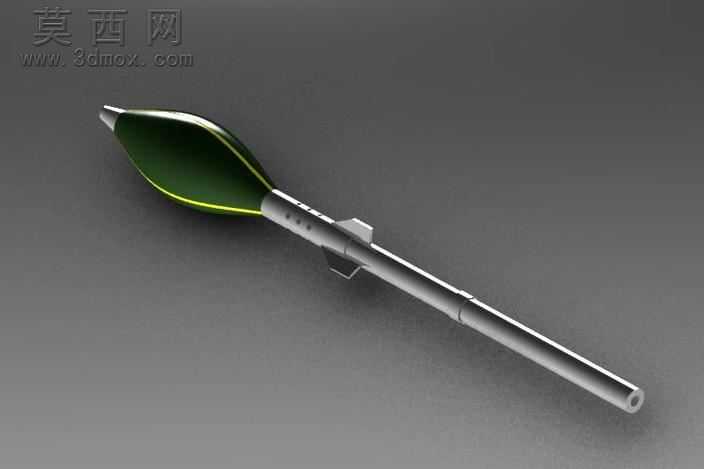

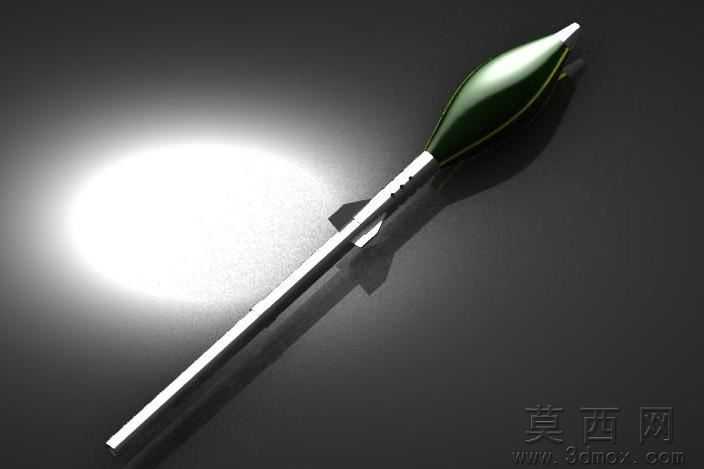

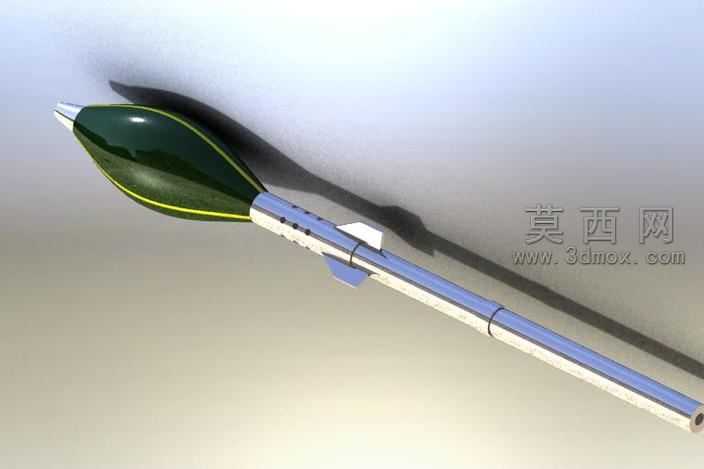

本作品为RPG-7型单兵火箭弹的三维建模成果，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先依据RPG-7火箭弹的真实形制比例，拆分战斗部、连接段、尾翼段、发射药筒四大核心结构模块，逐一绘制各部件的截面草图后通过旋转、拉伸、切除等基础特征命令生成实体主体。针对战斗部的橄榄形流线外形，建模时通过样条曲线精准拟合曲面弧度，保证气动外形的还原度，同时在战斗部与弹身衔接处添加细微的环形凸起定位结构，还原实弹的装配限位设计；弹身部分采用等直径圆柱拉伸生成后，在表面添加多组环形刻线与定位小孔特征，还原实弹的加工装配痕迹；尾翼部分采用对称阵列方式生成四片折叠式稳定尾翼，每片尾翼单独绘制翼面的楔形截面与根部的转轴结构，还原尾翼的可折叠结构特征；尾部发射药筒部分做等径收窄处理，末端添加空心管口结构，还原发射时的火药燃气喷射通道。材质与渲染阶段，为战斗部赋予军绿色哑光金属材质，添加细微的磨砂质感与边缘磨损痕迹，模拟实弹的漆面使用状态；弹身部分采用亮银色合金钢材质，调整金属粗糙度参数呈现半哑光的金属反光效果，表面刻线处做轻微的深色做旧处理，突出结构层次感；尾翼部分采用与弹身一致的金属材质，翼面边缘添加轻微的倒角高光，强化结构的锐利感。渲染场景采用深灰色哑光背景，搭配45度角侧上方主光源与底部补光，在弹体下方投射柔和的接触阴影，突出火箭弹的整体轮廓与曲面光影过渡，同时在战斗部侧面添加一条细窄的黄绿色装饰线条，还原部分RPG-7弹药的标识特征。设计过程中严格遵循实弹的尺寸比例关系，所有结构特征均参考公开的RPG-7弹药实物资料进行还原，未添加冗余的自定义结构，既保证了模型的外观还原度，也保留了各部件的结构可拆分性，可用于军事科普展示、角色扮演道具参考、虚拟场景装备搭建等场景，模型整体布线规整，特征参数可编辑，能够根据需求调整尺寸比例或进行结构拆解演示。
