导向夹结构设计练习三维建模作品

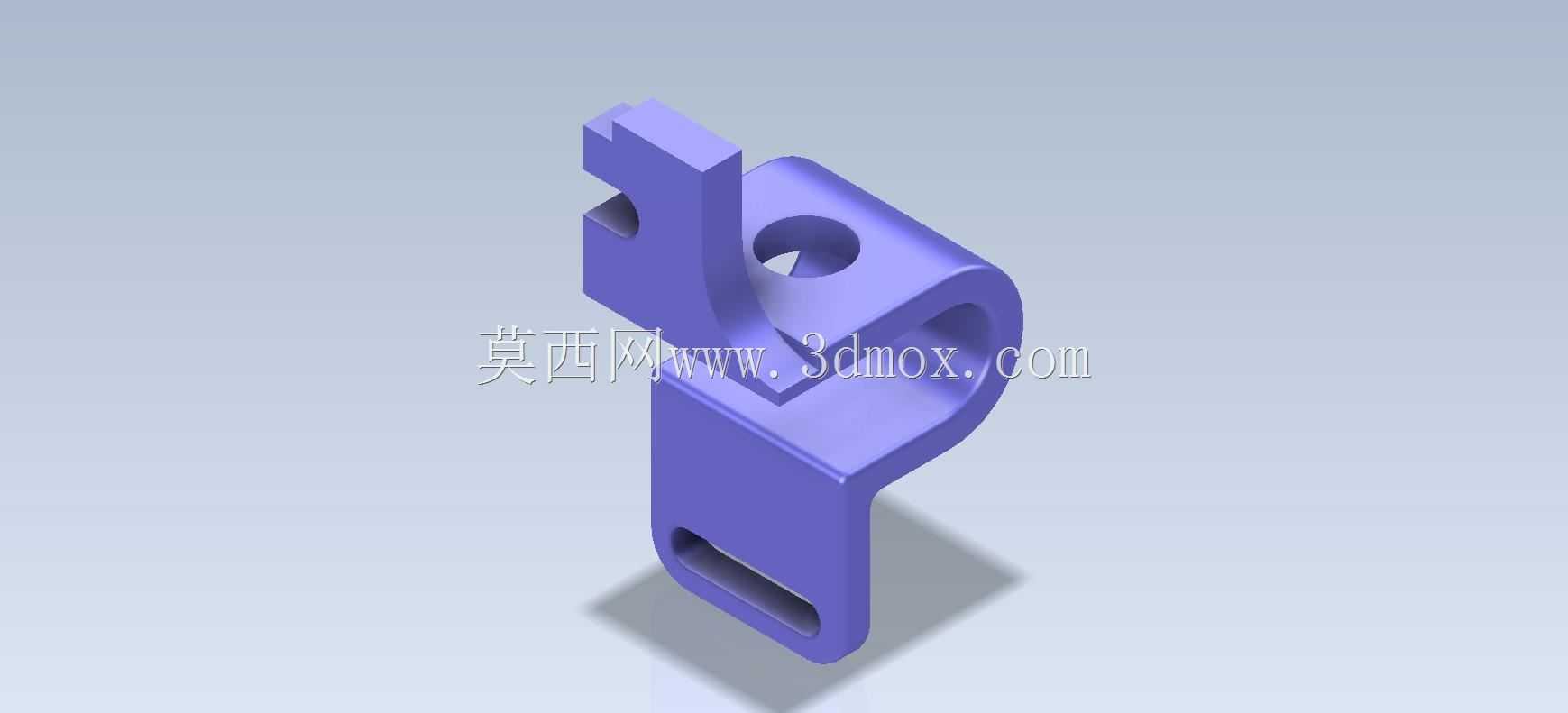

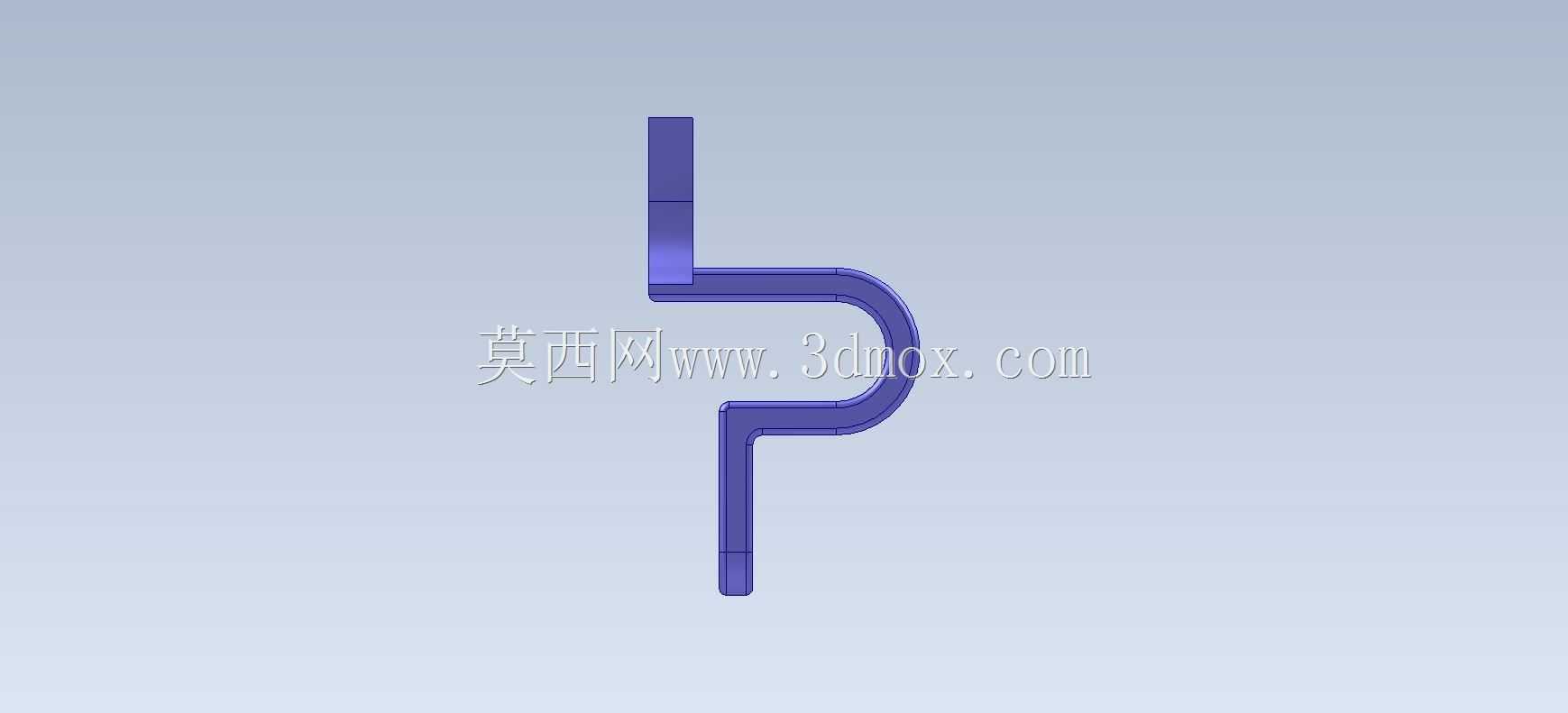

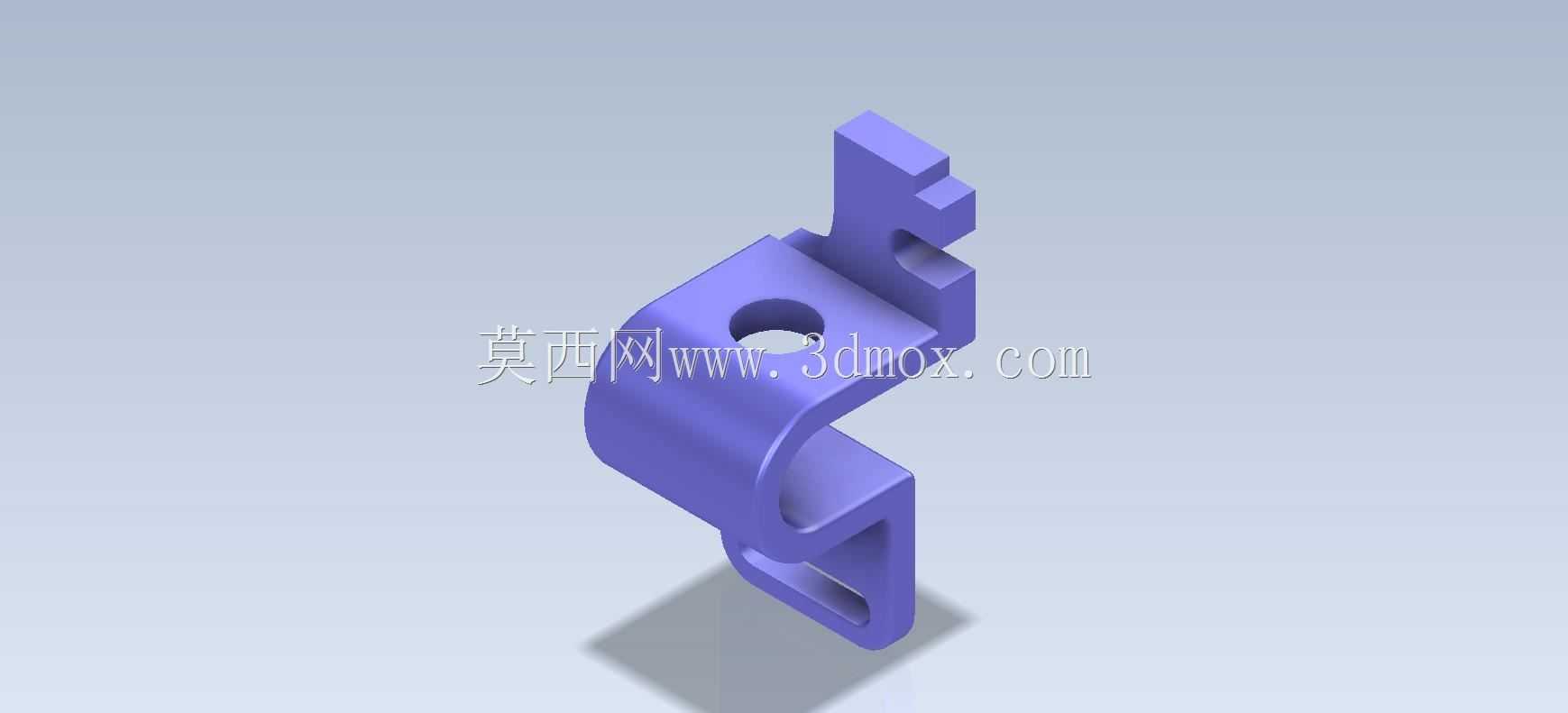

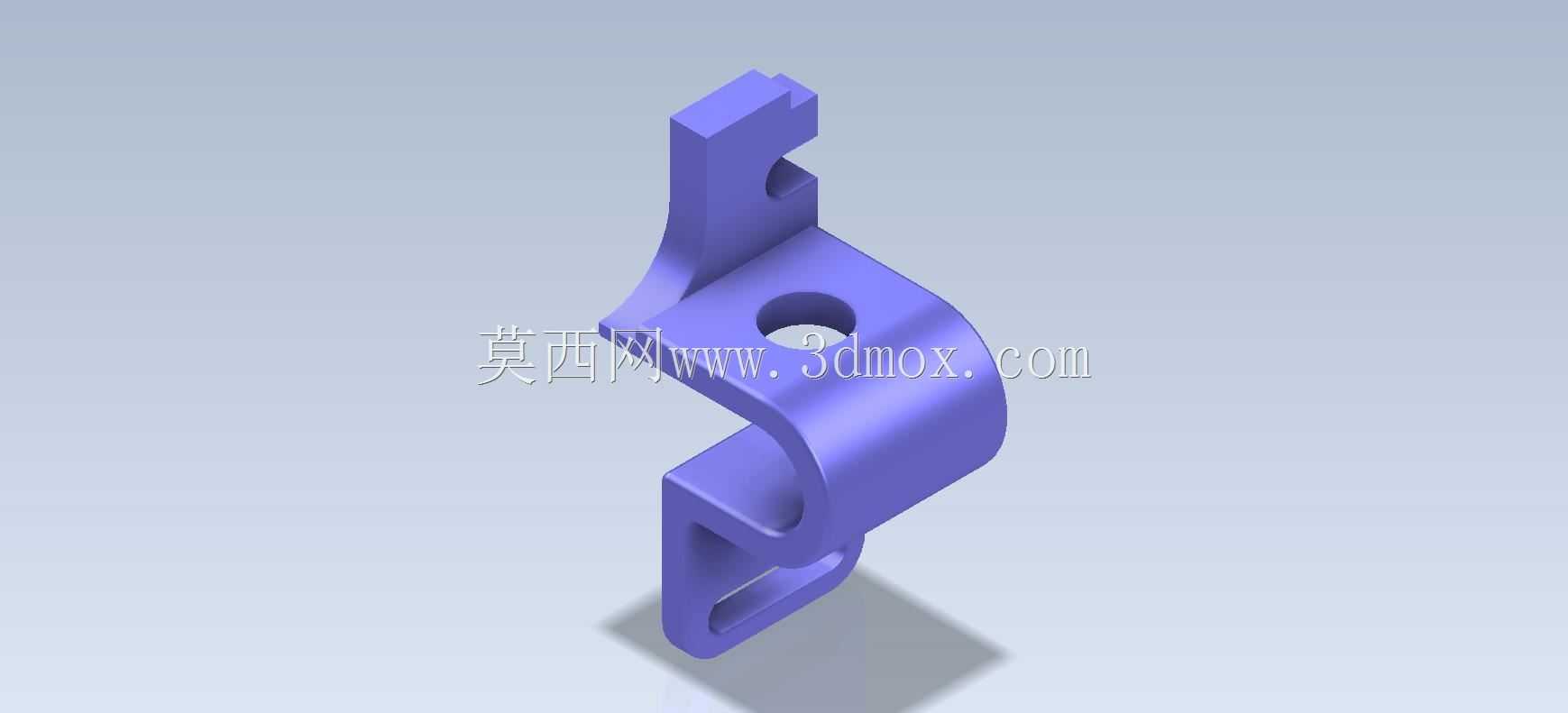

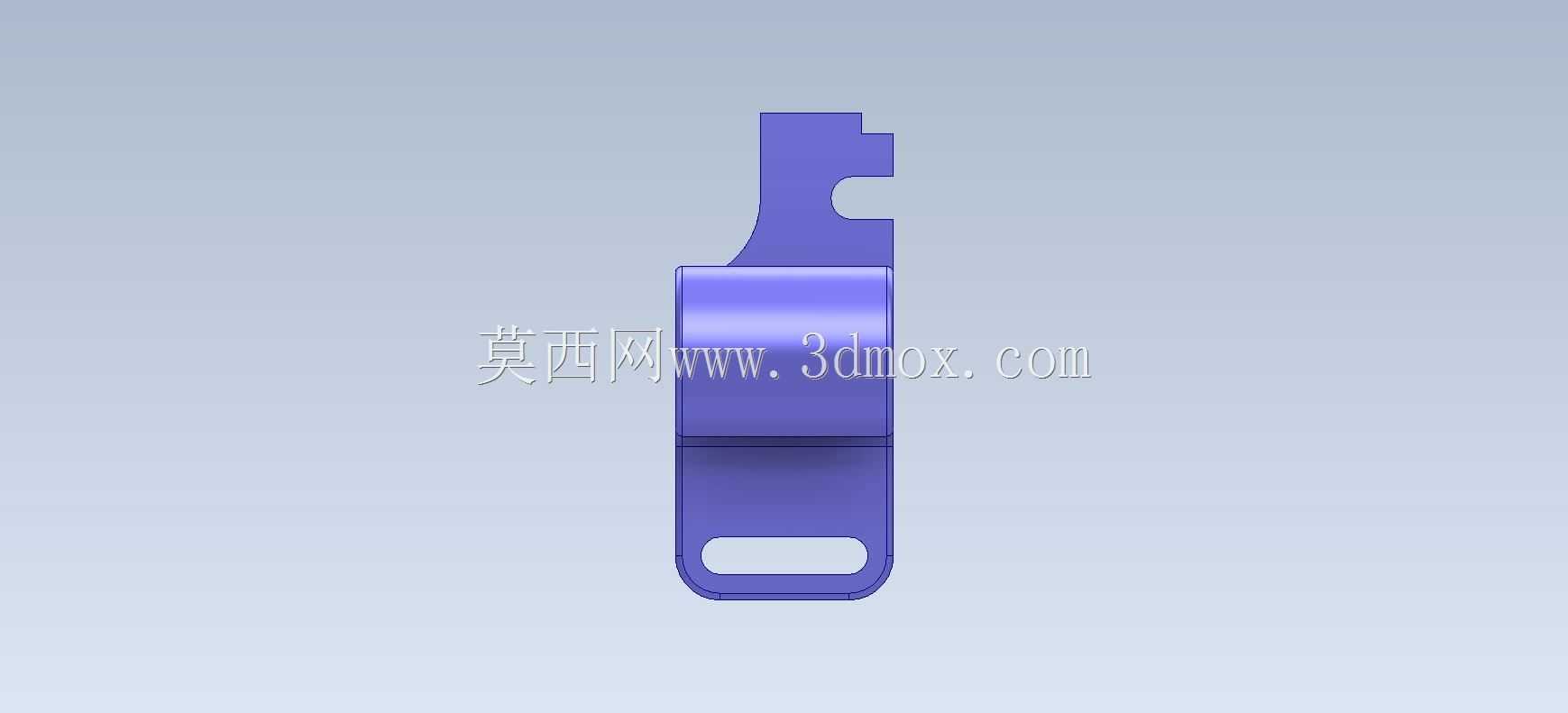

　　这类导向夹属于小型夹持导向类五金零件，在轻工自动化输送线、小型工装夹具定位模块、线束排布固定场景中十分常见，日常做三维建模练习时选这类零件，能很好地锻炼曲面与实体混合建模的基本功，也能帮初学者建立零件安装边界、功能匹配的设计思维。从零件本身的结构来看，整体采用一体化弯折成型的结构逻辑，主体为带圆弧过渡的弯折臂结构，上部设置带卡槽的定位端，中部预留贯穿的安装孔位，下部设置带开口的夹持槽，所有棱边都做了小圆角过渡，既避免应力集中，也能防止安装使用时划伤操作人员或者配套的管线、杆件。

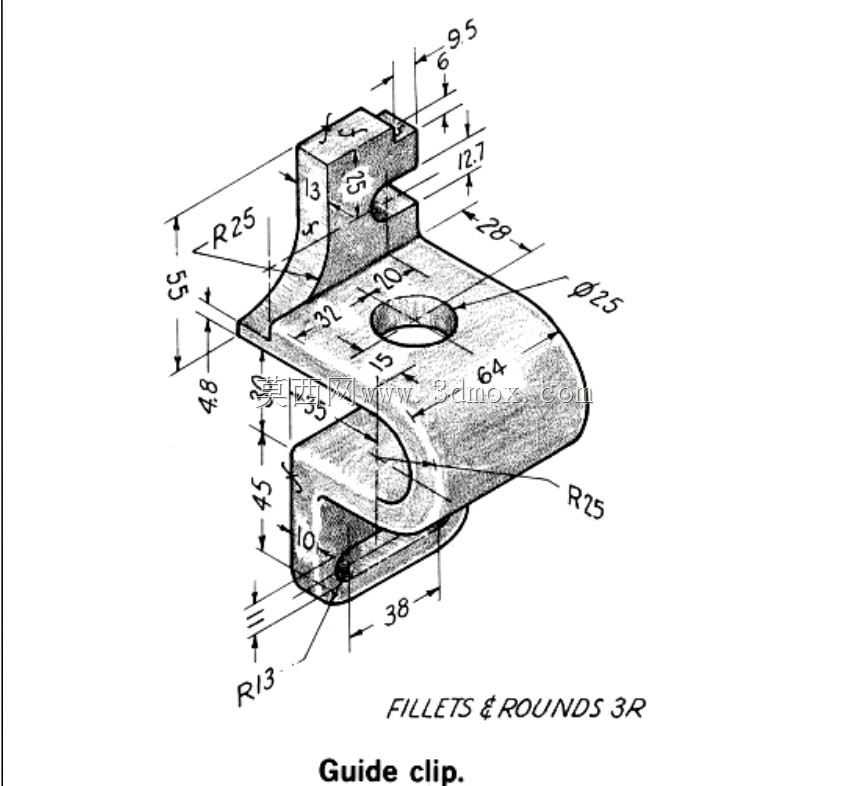

　　实际应用中，这类导向夹主要承担两个核心功能，一是对穿过其中部夹持槽的杆件、线束或者小型传动件做径向的限位导向，保证被导向件在设定的行程内做直线往复运动，不会出现径向的窜动偏移；二是通过上部的卡槽结构卡接在设备的机架型材或者安装板的预设凸台上，配合中部安装孔穿入的紧固件完成快速固定，不需要额外做复杂的安装座适配，能大幅缩短小型设备的装配工时。做这个零件的建模时，首先要梳理清楚各个功能段的尺寸边界：上部的卡槽宽度要和常用的15mm、20mm规格铝型材凸台宽度做适配，卡槽深度控制在5-8mm区间，保证卡接后不会轻易松脱；中部的安装孔直径按照常用的M4、M5紧固件规格设置，孔位周边做0.5mm的沉台，避免紧固件头部突出影响其他部件的运动；下部的夹持槽开口宽度要比被导向的杆件直径小0.2-0.3mm，依靠零件本身的工程塑料或者薄钣金的弹性形变卡入杆件，槽的内壁做圆弧过渡，和杆件外圆面完全贴合，减少导向过程中的摩擦阻力。

　　设计这类零件的时候，要重点考虑安装后的干涉问题：零件整体的外轮廓宽度不能超过安装位周边的预留空间，弯折臂的圆弧半径要根据材料的弯折成型极限设置，如果是采用钣金冲压成型，弯折内R不能小于板材厚度的0.5倍，避免冲压时出现开裂；如果是采用工程塑料注塑成型，要保证各个位置的壁厚均匀，主体壁厚控制在2-3mm区间，避免注塑时出现缩痕、缺料的问题。另外，下部夹持槽的开口位置要做15度左右的导入倒角，方便装配时快速把杆件卡入槽内，不需要额外借助工具就能完成初步的预装，后续再通过中部的紧固件锁紧固定。

　　在实际的设备运维场景中，这类导向夹属于易更换的小型配件，所以建模时要保证各个尺寸的通用性，不需要做特殊的定制化结构，尽量和市面上的标准件尺寸靠拢，这样后期更换时不需要重新加工适配件，能降低设备的维护成本。建模过程中，先绘制主体的弯折轮廓草图，通过拉伸、扫掠做出基础实体，再对上部的卡槽、中部安装孔、下部夹持槽做切除特征，最后统一添加所有位置的圆角、倒角，要注意各个特征的先后顺序，避免出现特征生成失败的情况，尤其是圆角特征要放在切除特征之后添加，防止圆角面被后续的切除操作破坏。这类零件虽然结构简单，但是涵盖了机械零件设计中最基础的安装定位、功能适配、工艺性考量的知识点，很适合作为三维建模入门的练习案例，能帮助初学者快速掌握从功能需求倒推结构尺寸的设计逻辑，而不是单纯照着图纸描线建模，忽略零件本身的实际用途。
