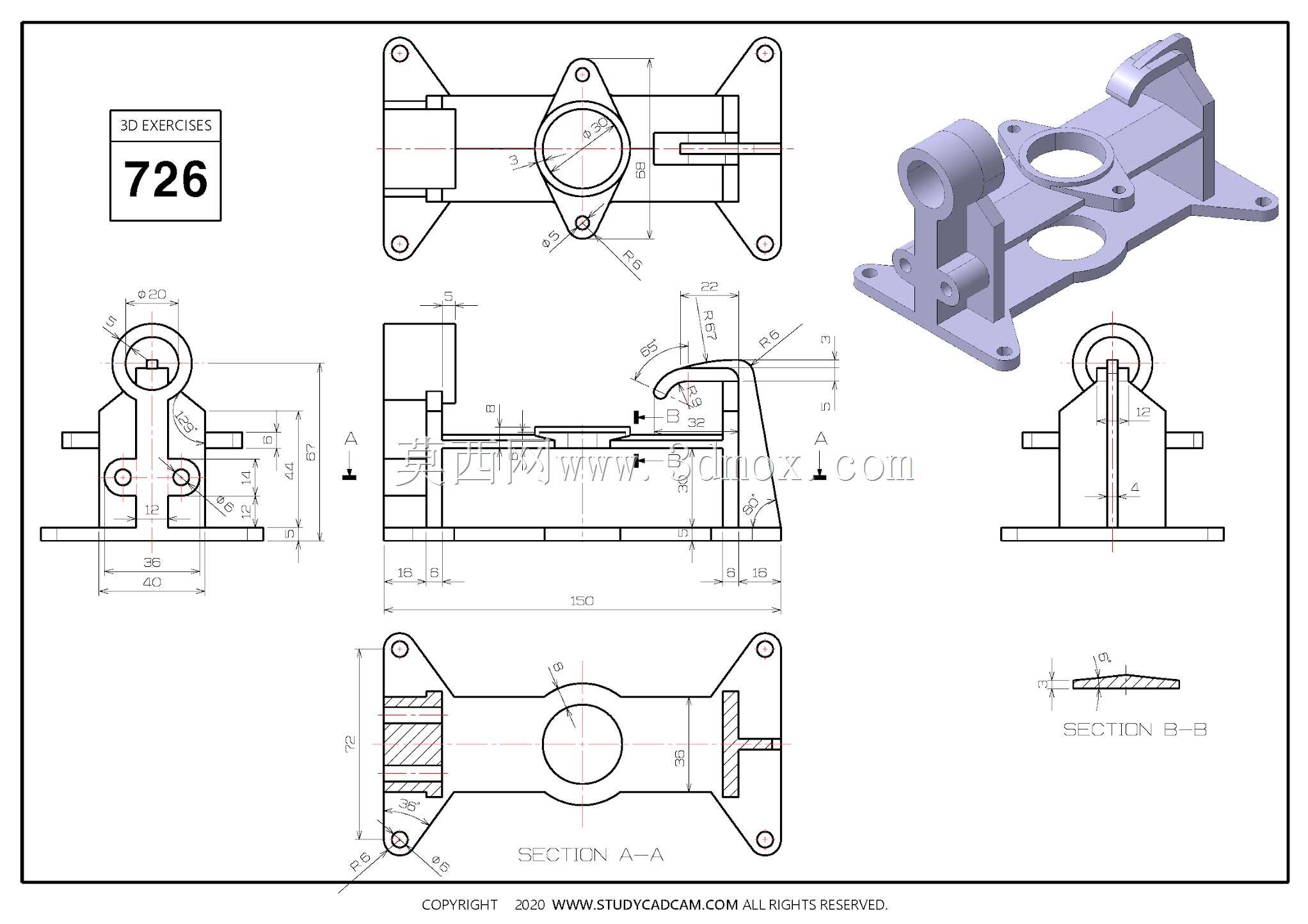

Studycadcam726练习用机械支座结构

　　在日常机械结构设计的练习过程中，这类支座类零件是入门阶段绕不开的典型练习载体，很多刚接触三维建模的工程师都会从这类带安装孔、支撑位、配合面的零件入手，逐步掌握拉伸、切除、倒角、阵列这些基础建模指令的实际应用逻辑。从实际应用场景来看，这类带多组安装孔、竖向支撑臂、横向连接位的支座结构，常出现在小型自动化设备的机架内部，用来承托小型传动组件、气动元件或者传感模块，也会在教学实训台、小型实验装置中作为定位支撑件使用，它不需要承受大吨位的重载，更多是保证被支撑部件的位置精度，同时兼顾安装拆卸的便捷性。

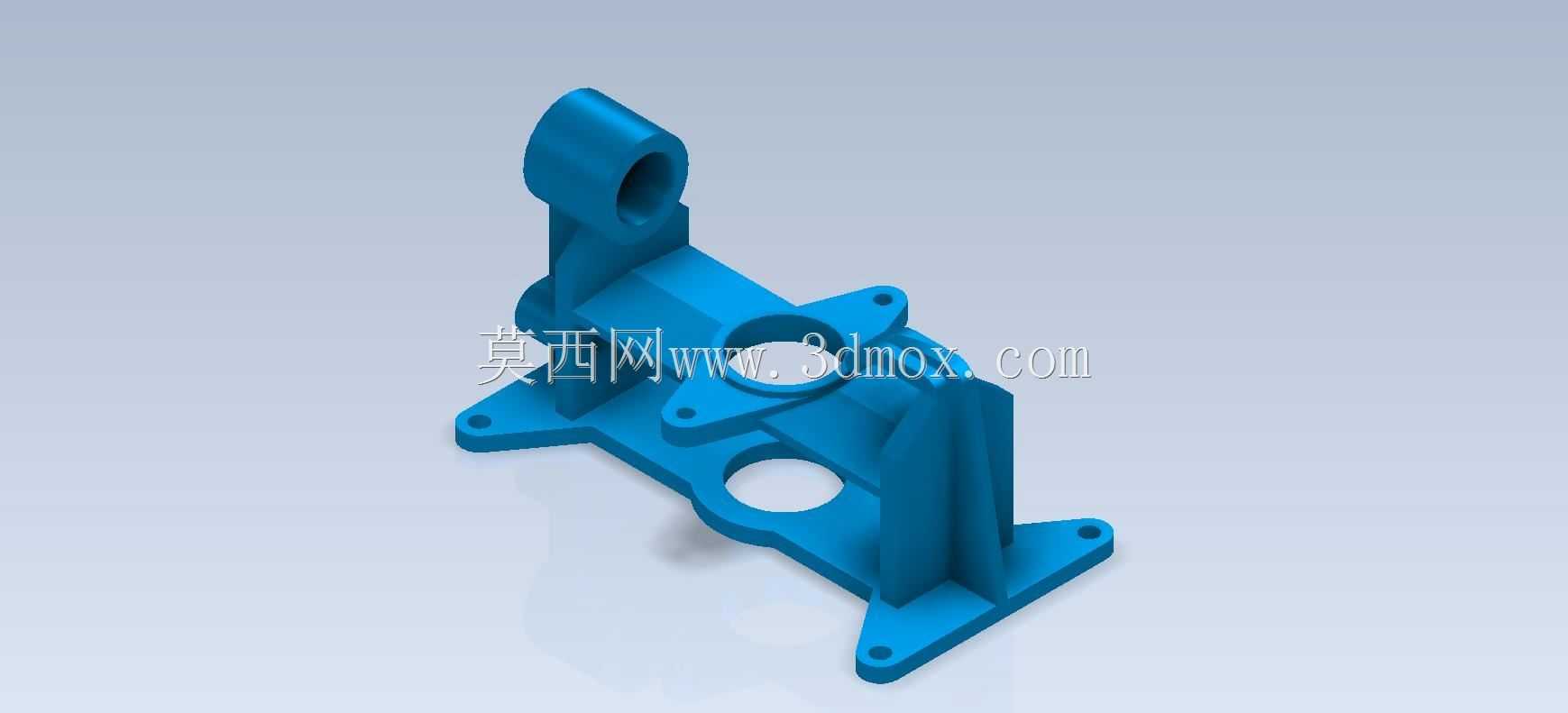

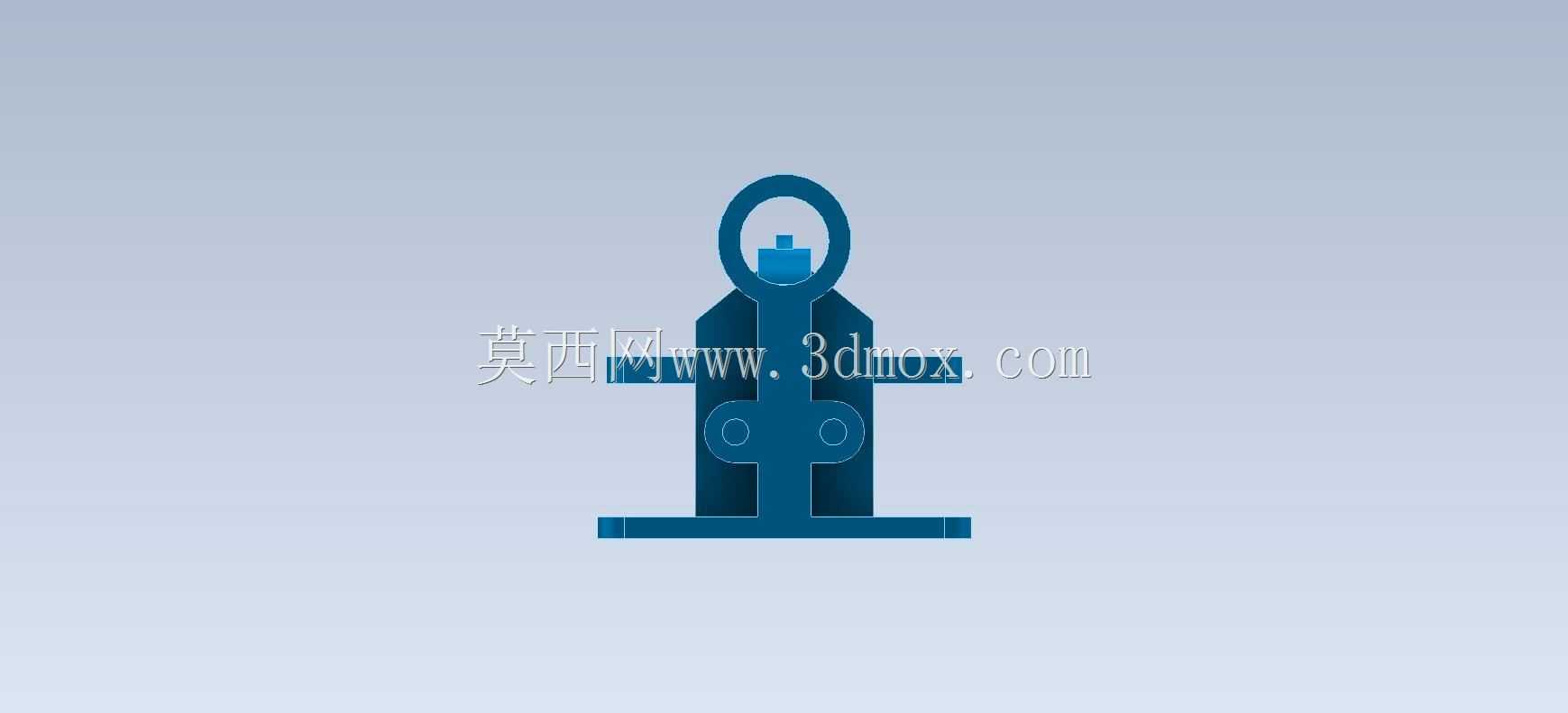

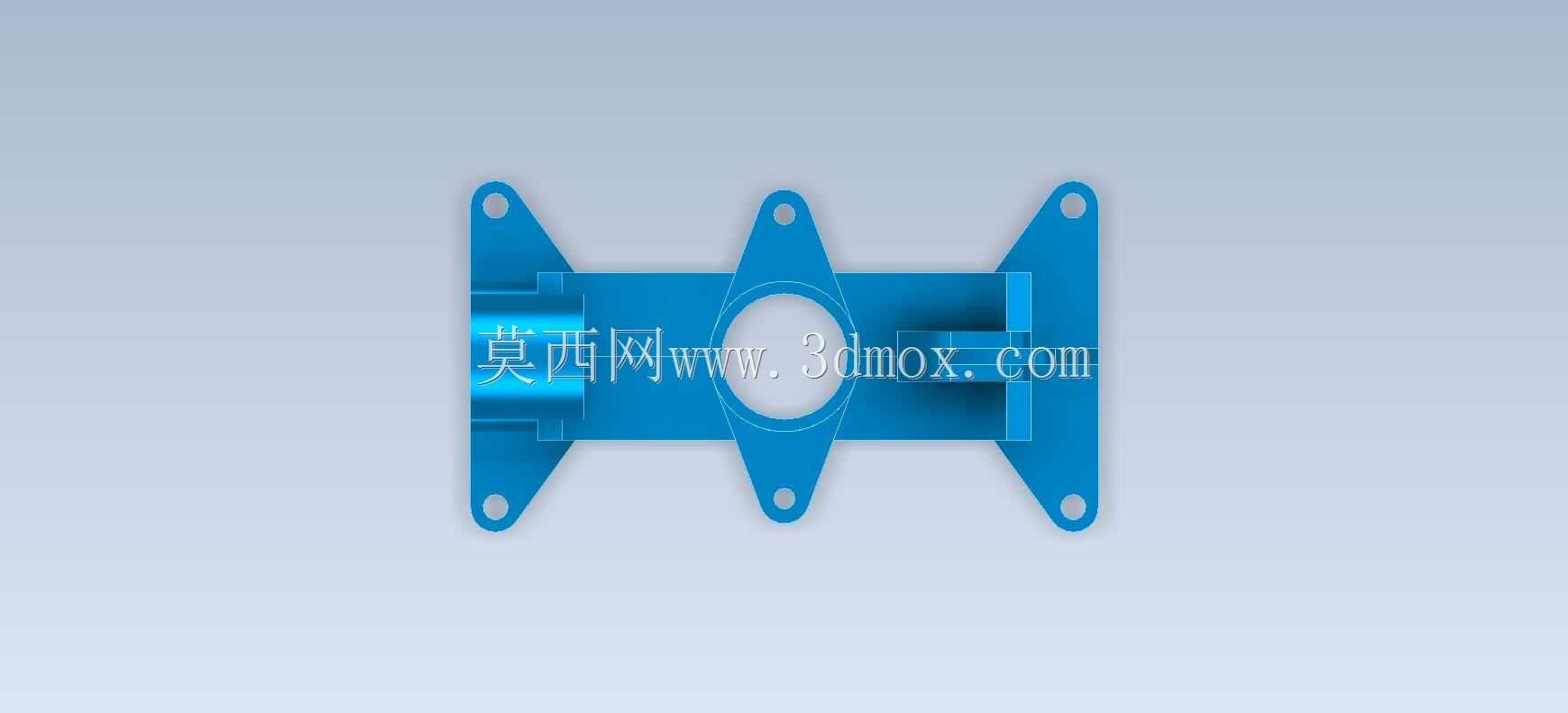

　　从结构功能特性来看，这个零件底部的带孔安装法兰是整个结构的固定基础，三个方向延伸的安装耳上都预留了通孔，安装时可以通过螺栓直接固定在设备的安装基板或者铝型材框架上，法兰面做了轻微的下沉处理，能保证螺栓锁紧后头部不会突出平面，避免和其他相邻部件产生干涉。竖向延伸的支撑臂是主要的承力结构，臂体上做了局部的加厚处理，在和底部法兰连接的位置做了圆弧过渡，避免应力集中导致的结构断裂，支撑臂顶端的带孔凸台是用来安装铰接轴或者转动销的，孔位的同轴度要求是这个零件建模时需要重点注意的部分，实际加工时这个孔一般会通过铰孔工艺保证精度，用来和配套的转动件形成转动副。

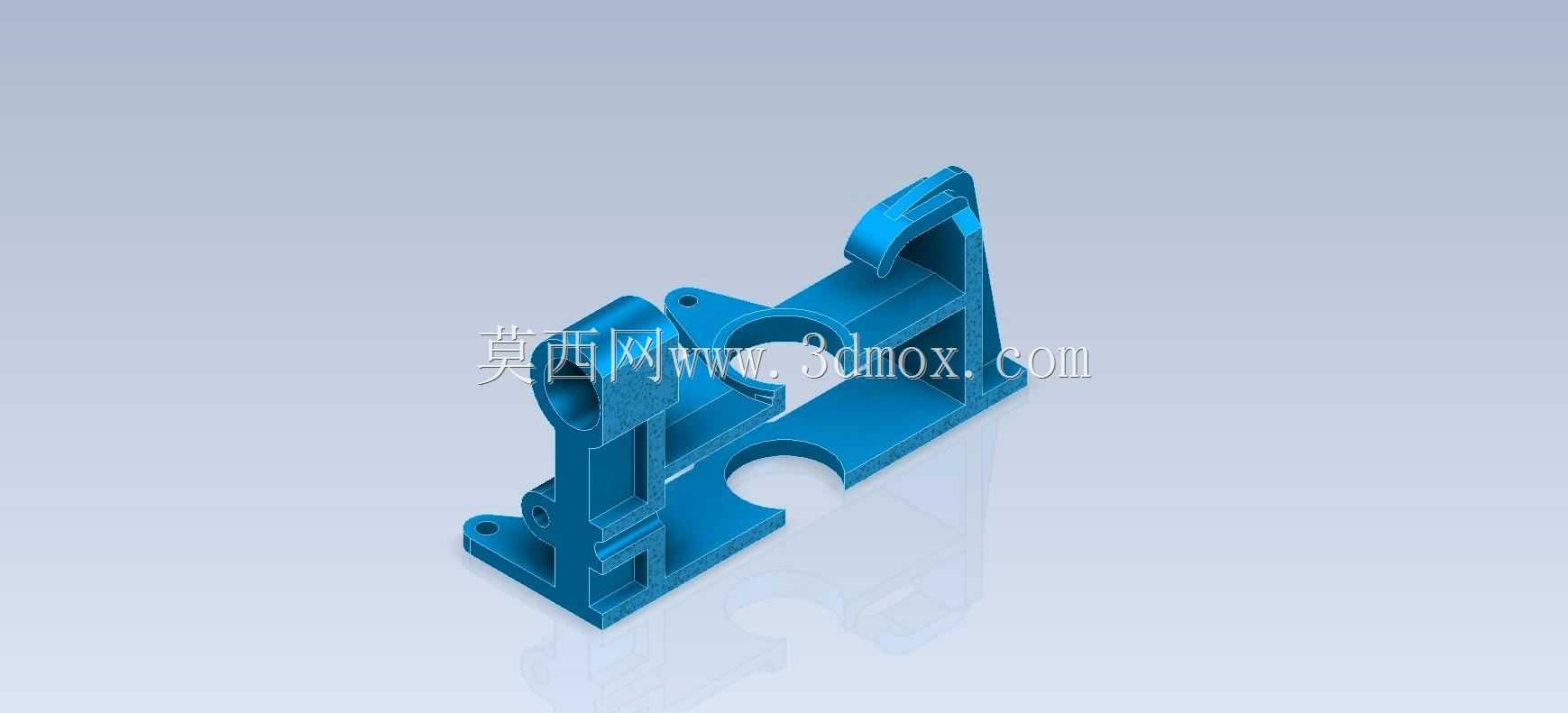

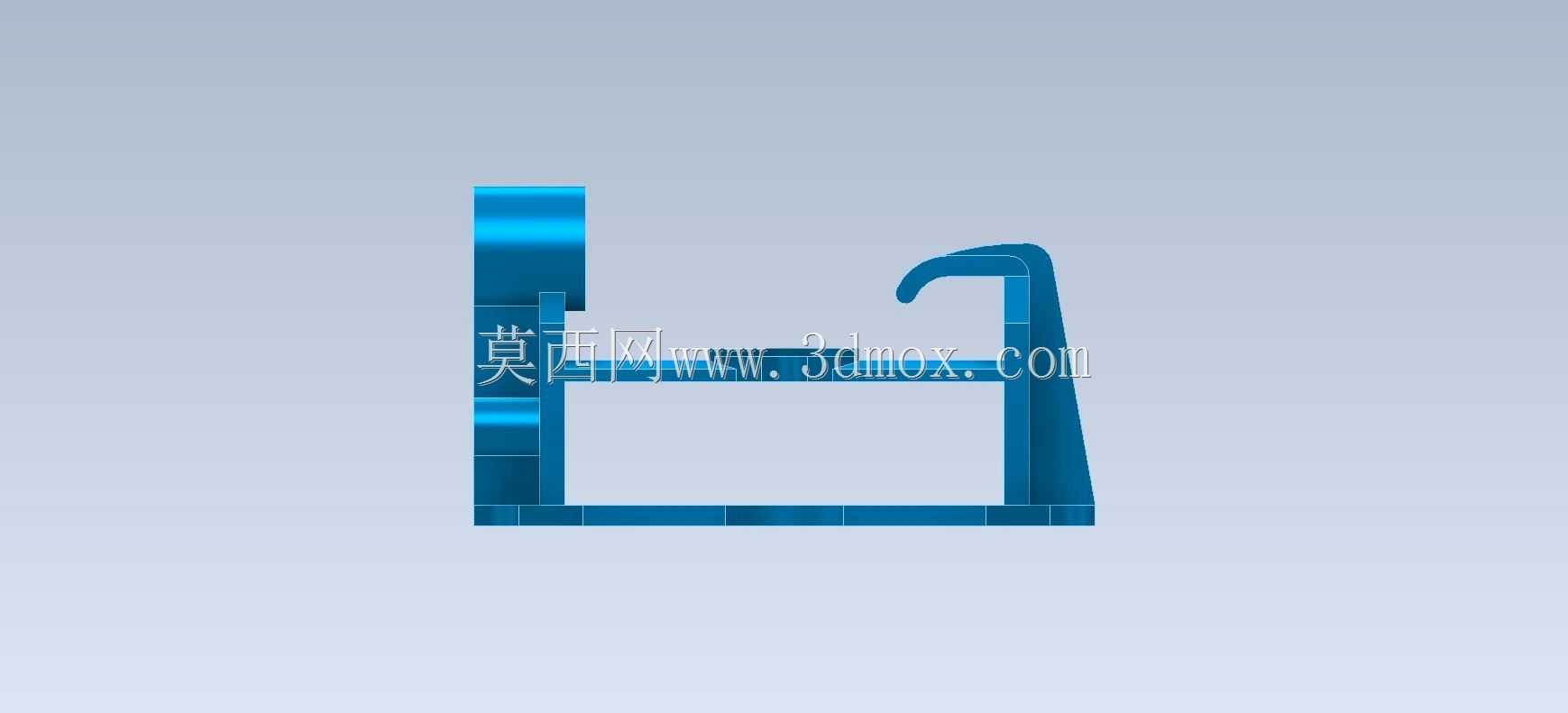

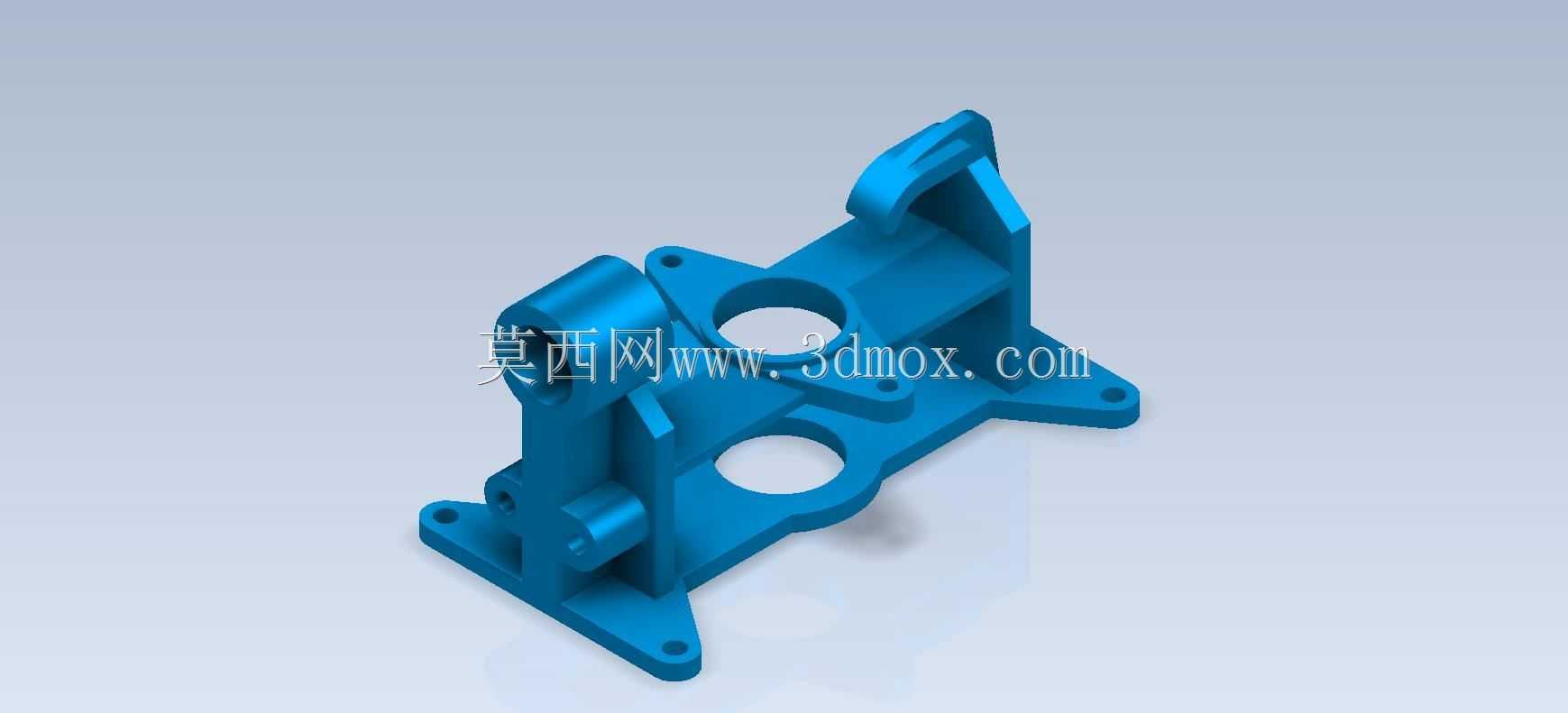

　　零件中部的两个大尺寸通孔是减重设计的典型处理，在不影响整体结构刚性的前提下，去掉了中部多余的材料，既可以降低零件自身重量，也能在安装时给管线、接头留出穿过的空间，避免管线在设备内部排布时被结构件挤压。侧面伸出的带钩状凸台是辅助定位结构，实际使用时可以用来挂装小型的管线夹，或者和相邻的限位块配合，限制支撑部件的转动行程，避免超程损坏相关组件。

　　从设计思路来看，这类练习零件完全是从实际工业零件的结构特征拆解而来，没有多余的装饰性结构，每一个凸台、每一个孔位、每一处倒角都有对应的功能指向。建模的时候首先要确定底部安装面的基准，先拉出整体的底座轮廓，再向上拉伸支撑臂的主体结构，之后依次处理顶端的铰接孔、中部的减重孔、侧面的定位凸台，最后给所有的锐边加上合适的工艺倒角，避免加工完成后锐边割手，也能减少零件热处理或者受力时的应力开裂风险。

　　关于安装边界的把控，这个零件的整体外轮廓没有复杂的曲面，所有的安装孔位都在同一个投影方向上，实际安装时不需要预留太大的侧向操作空间，底部三个安装耳的孔位间距是固定的，选型替换时只要核对安装孔的中心距、支撑臂的高度、顶端铰接孔的内径这几个核心尺寸，就可以直接替换同类型的支座零件，不需要额外修改周边的配套结构。零件的壁厚设计也比较均匀，不管是采用3D打印做原型验证，还是采用铝合金铣削、工程塑料注塑做量产件，都不会出现壁厚差异过大导致的缩痕、变形问题，对于初学者理解机械零件的工艺性设计也有很好的参考作用。

　　在建模练习的过程中，做这类零件不能只停留在把外形画对的层面，要多思考每一处结构对应的实际用途，比如为什么安装孔要做沉头、为什么转角处要做圆弧过渡、为什么减重孔要开在这个位置而不是其他位置，把这些问题想明白，才能把练习的内容转化为实际设计的经验，后续在做真实项目的结构设计时，才能避免画出没有工艺性、无法实际安装使用的结构。这类支座零件虽然结构不算复杂，但涵盖了机械结构设计中最基础的安装固定、支撑承力、定位限位、减重优化、工艺处理等多个维度的设计要点，把这类基础零件的设计逻辑摸透，后续处理更复杂的装配体结构时也能更有条理，不会出现结构干涉、刚性不足、安装困难这类常见的设计问题。
