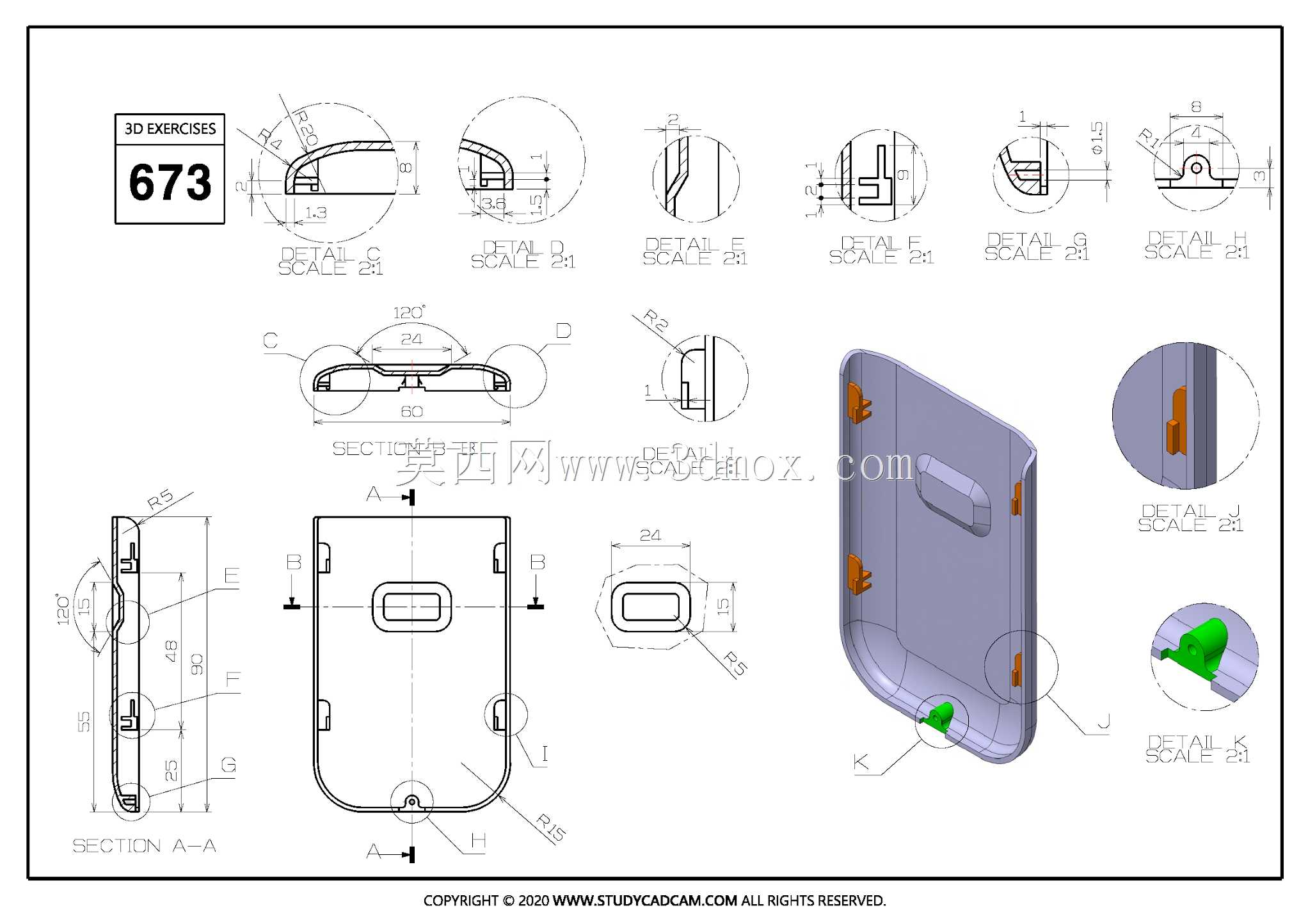

手机背面保护壳体结构设计练习模型

　　日常消费电子结构设计领域中，手持终端的背壳部件是兼顾防护、装配与外观属性的核心结构件，这类零件的建模练习是三维CAD入门阶段掌握薄壁壳体、卡扣定位、特征避让等核心技能的典型载体。从实际应用场景来看，这类背壳结构直接套合在手机主机的背部外侧，一方面要覆盖机身背部的电池、主板等核心元器件，避免日常使用中的磕碰、刮擦对内部器件造成损伤，另一方面要预留对应摄像头、按键、接口的避让位置，保证整机装配后所有功能模块可以正常露出使用，同时背壳的边缘弧度要贴合手持握持的人体工学曲线，降低长时间持握的硌手感。

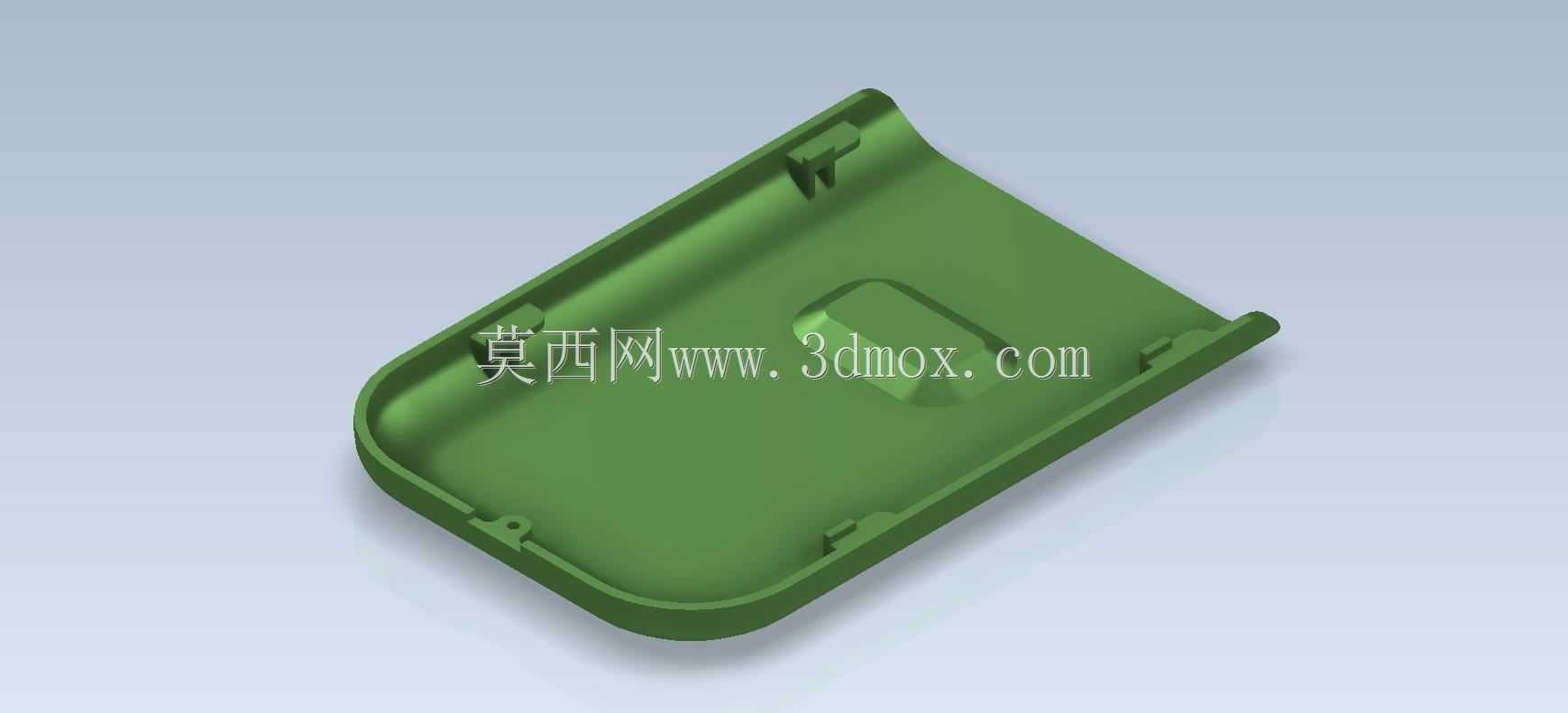

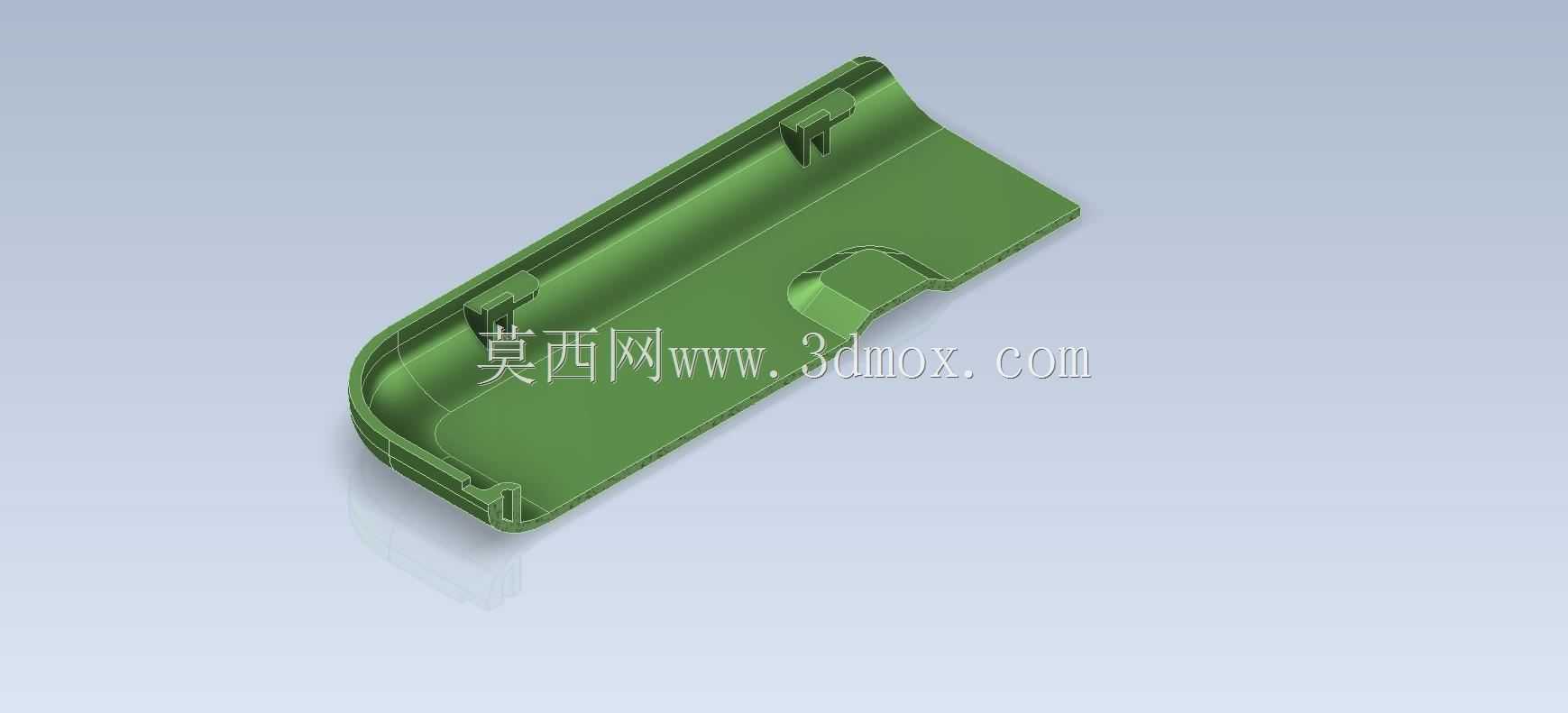

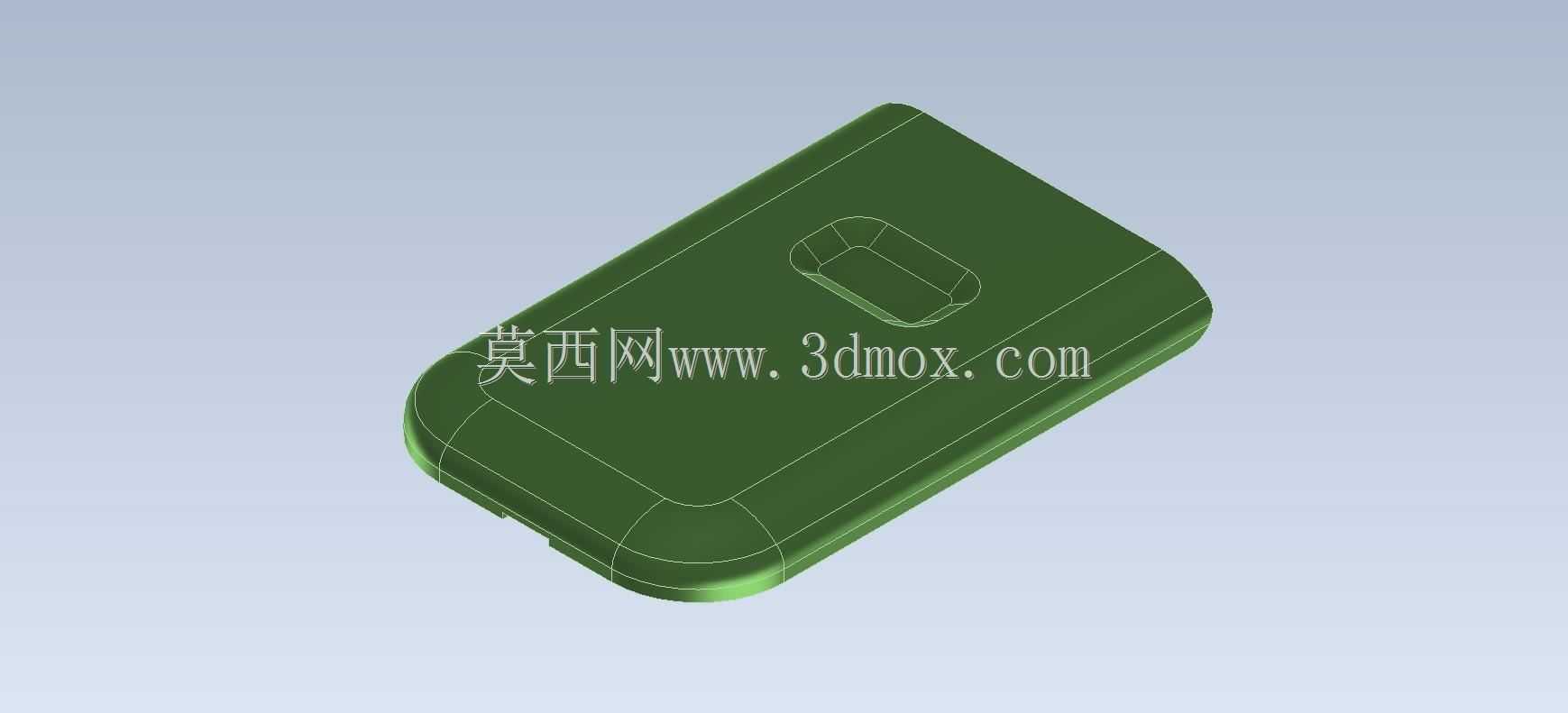

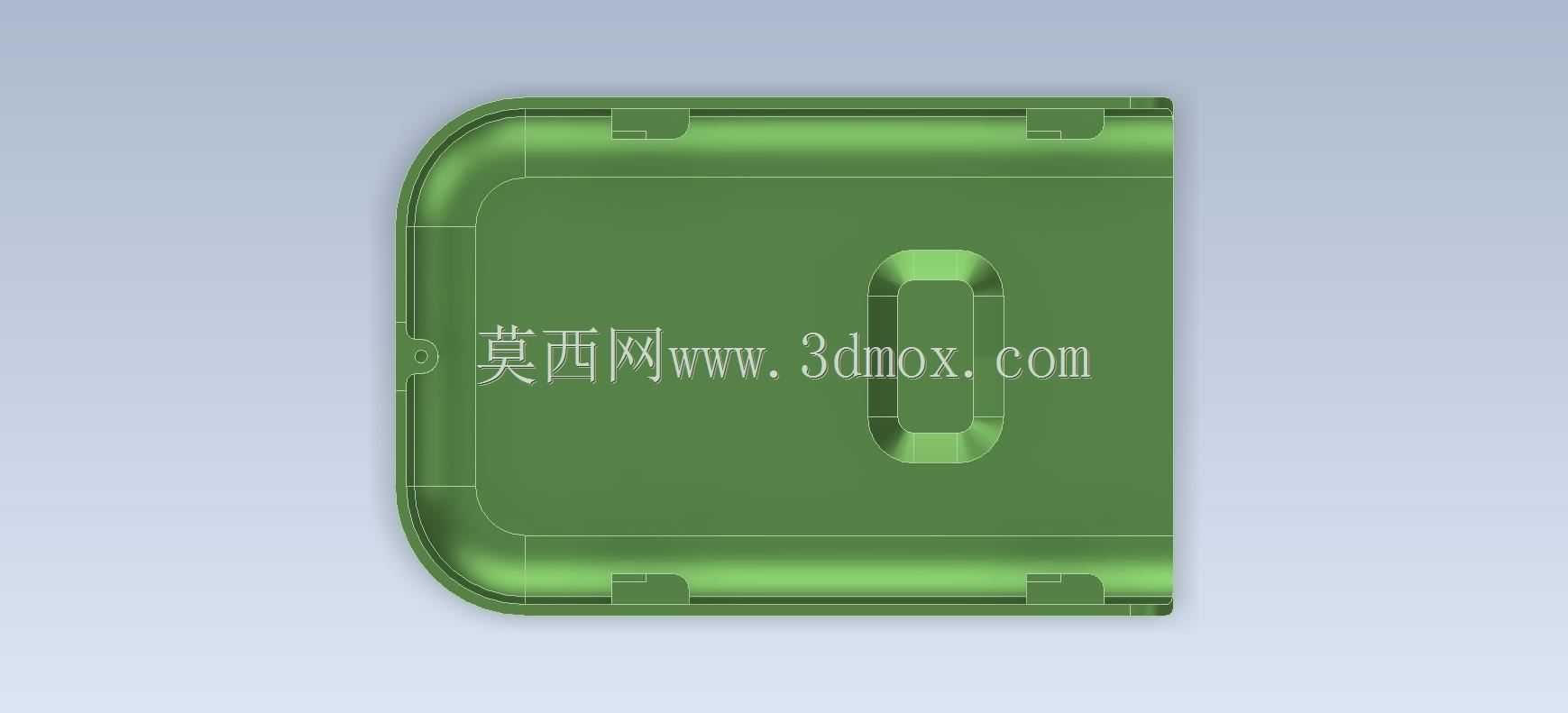

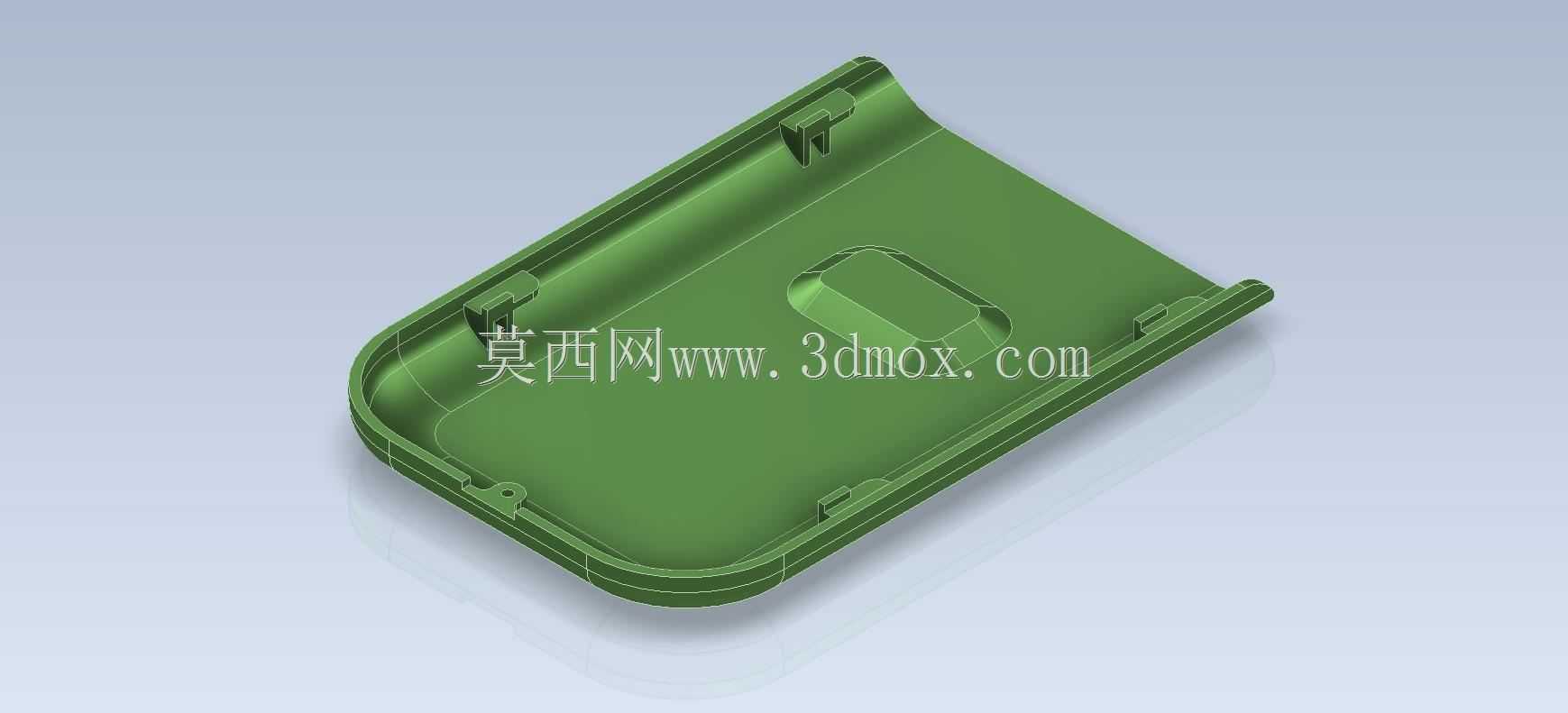

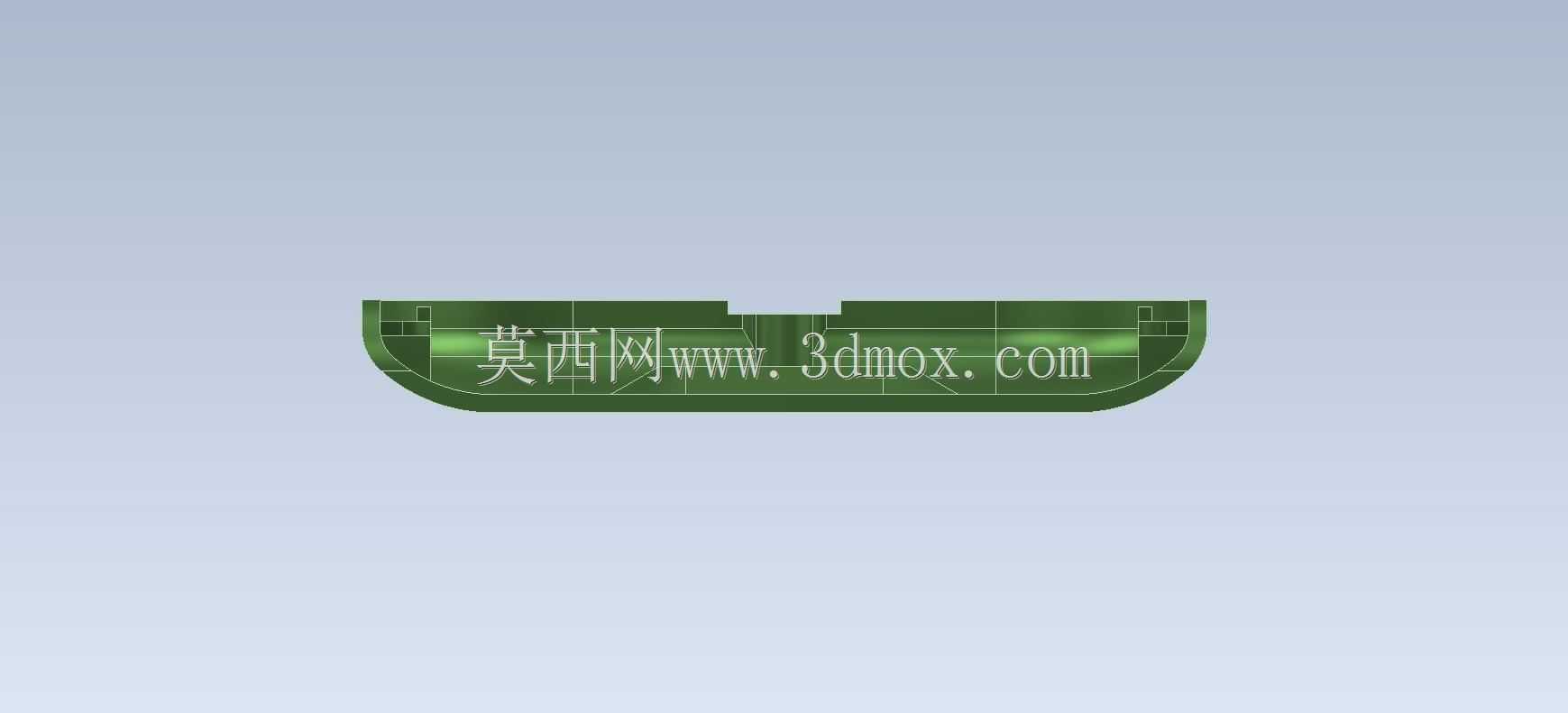

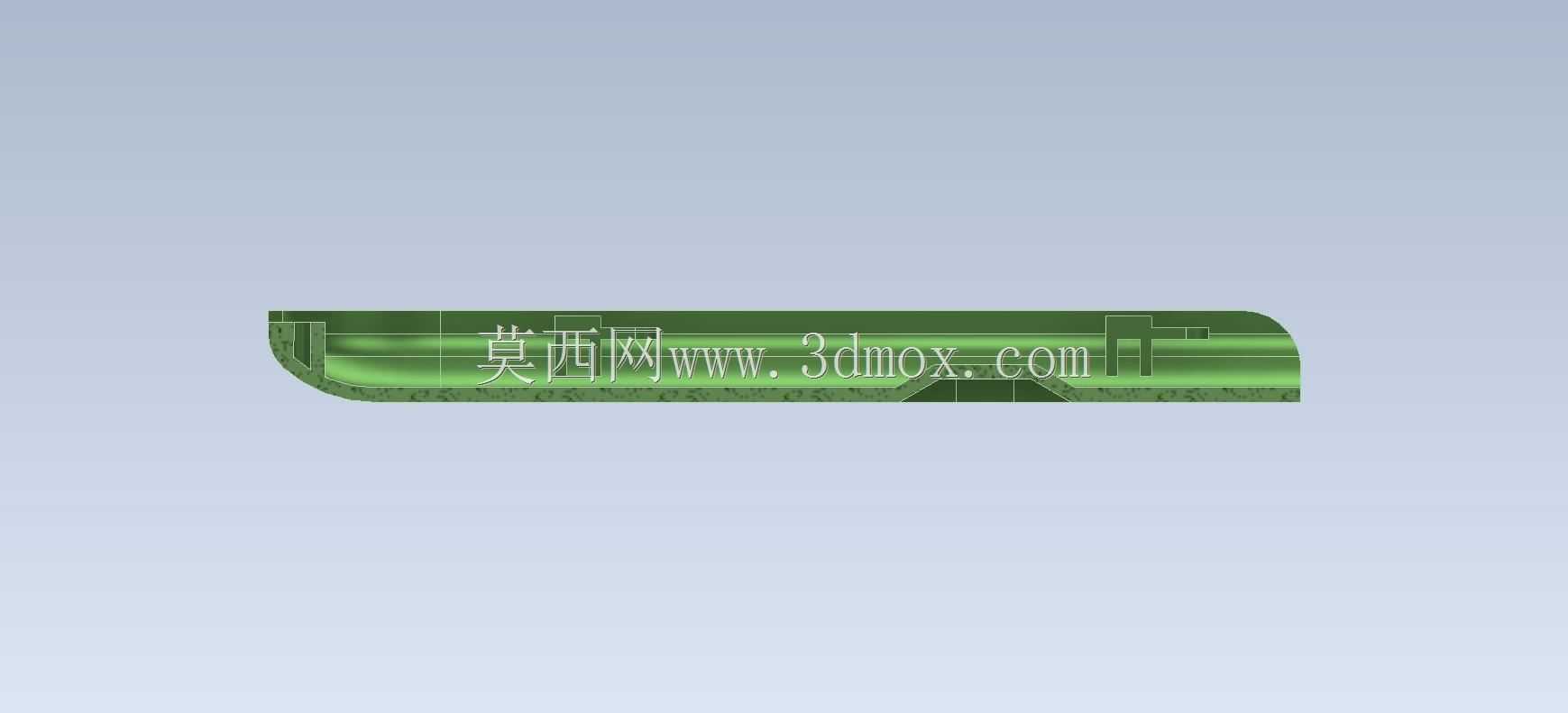

　　从功能特性层面拆解，这个背壳采用一体化薄壁结构设计，整体壁厚均匀控制在消费电子壳体常用的1.2-1.5mm区间，既保证了壳体本身的结构强度，不会因为日常轻微挤压产生形变，也能控制整体重量，不会额外增加手持终端的负重。壳体内侧分布的几处凸起卡扣结构，是和机身中框实现无螺丝快装的核心定位结构，卡扣的倒扣量控制在0.3-0.5mm，既可以保证装配后卡扣卡入中框对应卡槽的连接牢固度，不会因为日常轻微摔落出现背壳脱落的情况，也能在需要拆机维护的时候，通过专用撬片顺着缝隙施力就可以顺利拆开，不会因为倒扣量过大导致卡扣断裂。壳体中部的椭圆形下沉凹槽，是对应背部指纹识别模块或者后置摄像头模组的避让安装位，凹槽的深度和轮廓尺寸完全匹配对应元器件的凸起高度，装配后元器件表面和背壳外表面保持齐平，既不会出现凸起刮蹭的问题，也不会因为凹槽过深导致积灰难清理。

　　从设计思路的角度来看，这类壳体建模首先要确定整体的外轮廓基准，先根据对应机身的背部曲面走势搭建基础曲面，通过曲面加厚得到基础的薄壁壳体主体，之后再依次处理边缘的圆角过渡，所有外露边缘都做了R0.8以上的圆角处理，避免锐边划伤使用者，也能提升注塑生产时的熔体流动性，减少尖角位置的应力集中问题。内侧的卡扣结构采用拉伸加拔模的方式创建，所有和脱模方向相关的立面都做了1-1.5度的拔模斜度，保证后续如果开模生产的时候，零件可以顺利从模具型腔中脱出，不会出现粘模、拉花的问题。壳体底部和侧边的小缺口结构，是对应充电接口、扬声器出声孔、侧边按键的避让位置，缺口的边缘同样做了小圆角过渡，避免应力集中导致缺口位置在受冲击时出现开裂。

　　关于安装边界的考量，这个背壳的内轮廓尺寸和对应机身的外轮廓尺寸保持0.1mm的单边间隙，这个间隙量既可以保证背壳可以顺利套入机身，不会因为尺寸过紧导致装配困难，也不会因为间隙过大出现装配后松动晃荡的问题。卡扣的位置分布在壳体的四个边角以及长侧边的中点位置，均匀分布的卡扣可以让整个背壳和中框的连接受力均匀，不会出现某一侧翘边的情况。壳体的整体外形弧度顺着机身的背部曲面自然延伸，边缘位置做了向内的收边处理，收边的高度刚好包裹住中框的侧边棱线，握持的时候手掌接触的是背壳的圆滑曲面，不会碰到中框的拼接棱线，提升握持的舒适度。在建模练习的过程中，这类零件可以帮助初学者熟练掌握薄壁特征、阵列特征、拔模特征、圆角特征的综合运用，理解消费电子结构件设计中“装配优先、兼顾强度与手感”的核心设计逻辑，避免出现只追求外观好看而忽略实际装配可行性、生产工艺性的问题。
