带卡槽定位结构的多孔位异形夹持基座

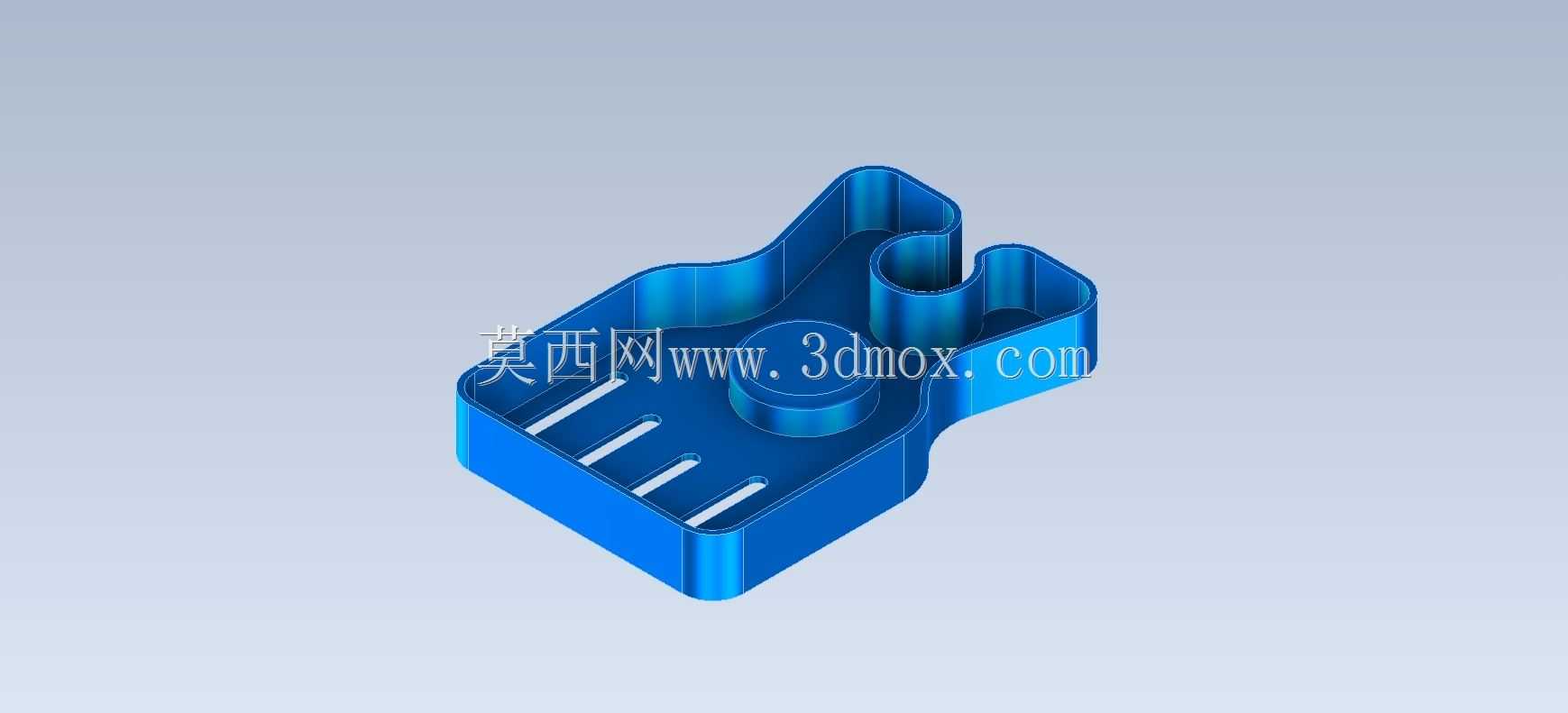

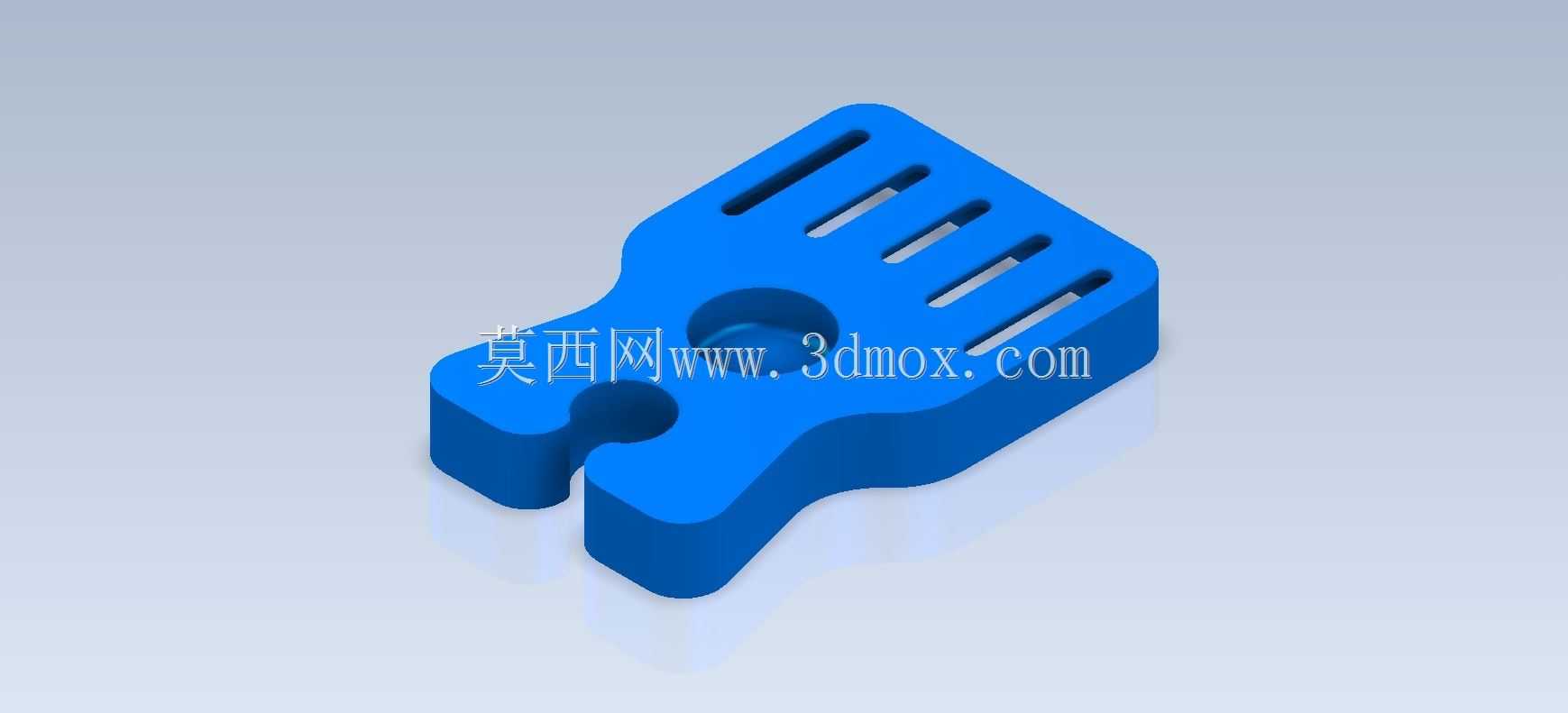

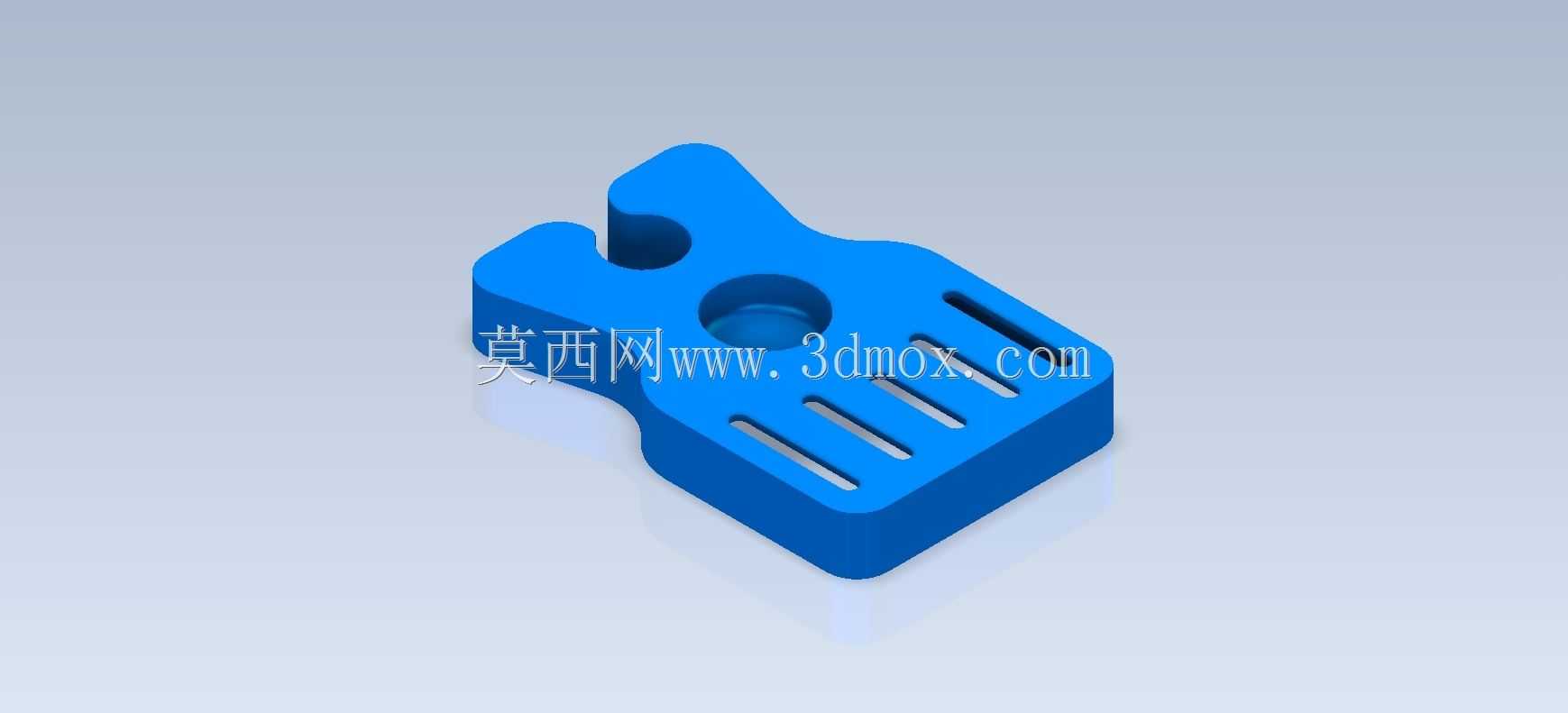

　　在工装夹具、小型自动化设备的定位工位中，这类异形夹持基座是十分常见的功能性零件，主要承担工件定位、辅助夹持、模块安装基准的作用，常见于小型零件检测工位、半自动装配线的工件固定模块、教学实训台的装夹单元中，能够适配厚度在适配范围内的片状、块状小型工件的快速装夹需求，不需要额外制作复杂的定制夹具，仅通过基座本身的结构就能完成基础的定位约束。从结构设计逻辑来看，该零件整体采用一体化铣削成型的结构思路，主体轮廓为非对称异形结构，前端设置分叉式开口卡槽，卡槽的圆弧过渡边缘能够避免装夹过程中对工件表面造成刮擦损伤，同时开口尺寸经过公差匹配，能够与对应直径的定位销或者工件凸台形成间隙配合，实现快速插拔定位。

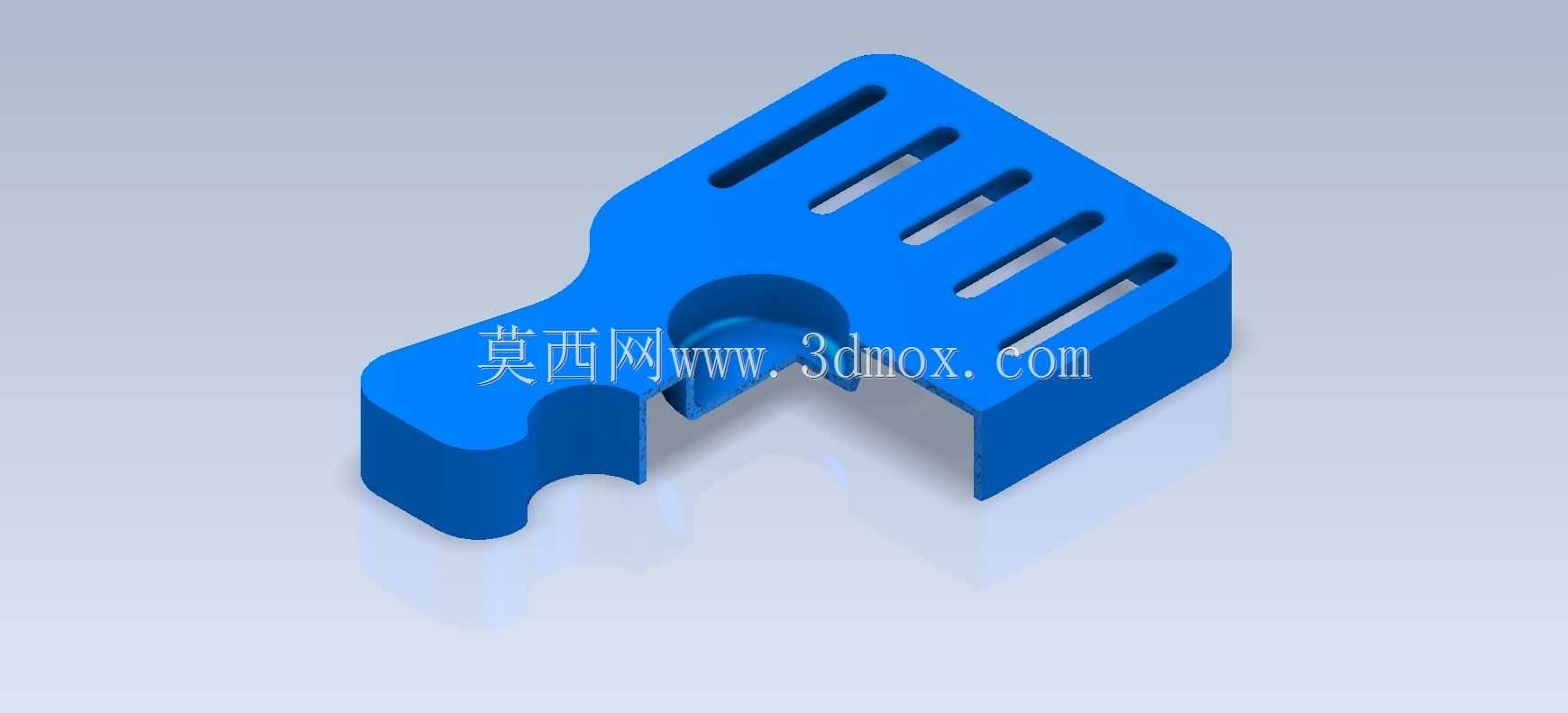

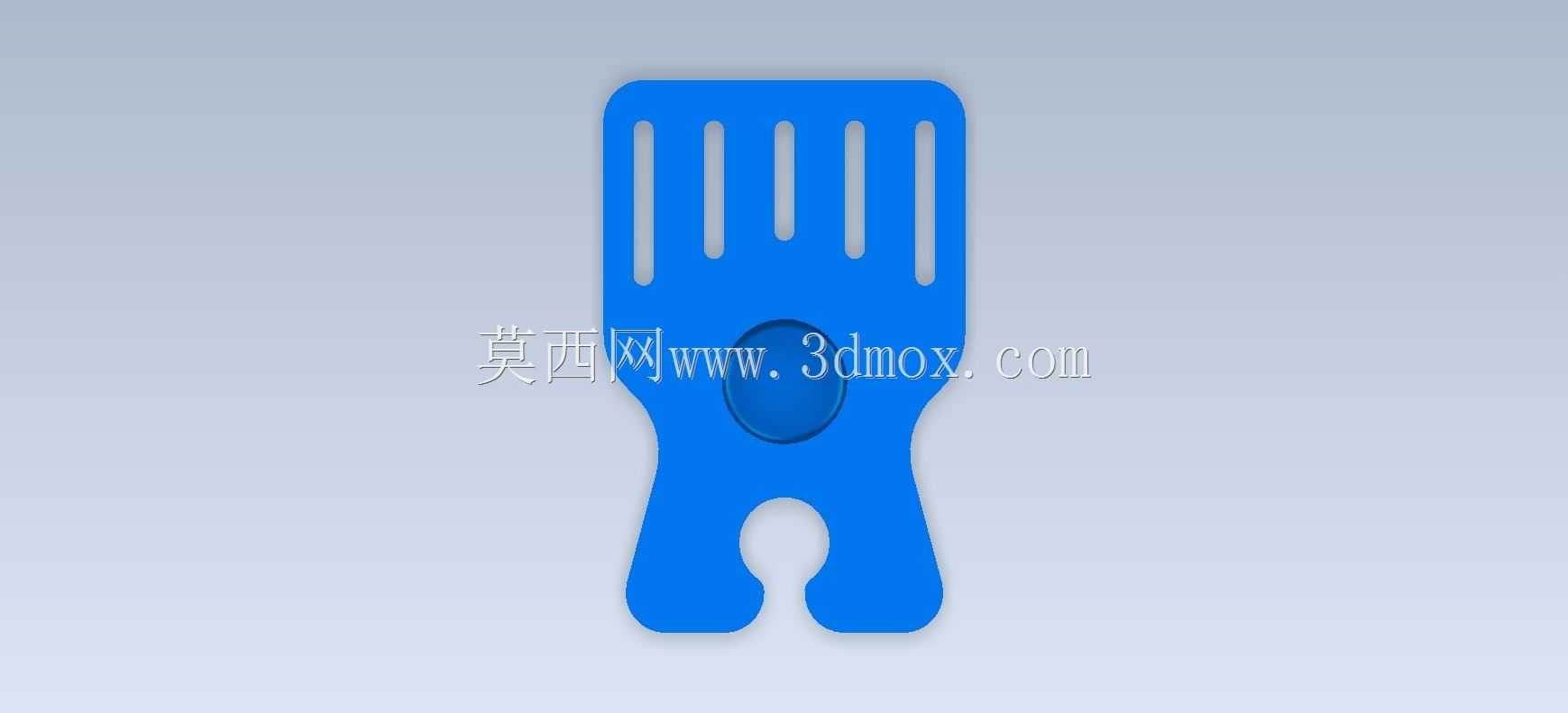

　　零件主体上设置的中心沉头孔为核心安装固定位，沉头深度能够完全容纳标准内六角螺丝的头部，安装后螺丝端面不超出零件上表面，避免对后续放置的工件造成干涉，沉头孔下方的通孔尺寸适配常用的M6或者M8规格紧固件，能够直接将基座固定在铝型材工作台或者工装板的对应螺纹孔上，不需要额外增加螺母等辅助固定件。零件一侧的等距长条开槽为弹性让位结构，五个平行分布的长槽将该侧分割为多个可产生微量弹性变形的筋条，当工件装入卡槽后，筋条能够依靠自身的弹性形变产生持续的压紧力，抵消加工或者装配过程中产生的尺寸公差，避免工件出现松动移位，同时长槽的边缘都做了R0.5的圆角处理，减少应力集中的问题，提升零件反复使用过程中的结构强度，

　　避免长期受交变应力出现筋条断裂的情况。从安装边界尺寸来看，该零件整体长宽高比例控制在紧凑范围内，安装时仅需要在安装面上预留略大于零件投影面积的平面空间即可，中心安装孔的位置距离零件各边缘的尺寸都经过对称校核，安装后不会出现偏载受力的情况，零件底部为全平面结构，与安装面接触时能够保证足够的接触面积，避免装夹工件时出现基座翘起的问题。零件的侧面轮廓采用多段圆弧与直线相切过渡的设计，一方面减少了加工过程中刀具的急停转向，降低铣削加工的难度，减少刀具磨损，另一方面无尖锐棱角的结构也能避免操作人员在调试设备、更换工件时被划伤，符合工装类零件的安全设计要求。在实际应用场景中，这类基座可以单独作为小型工件的快速装夹座使用，

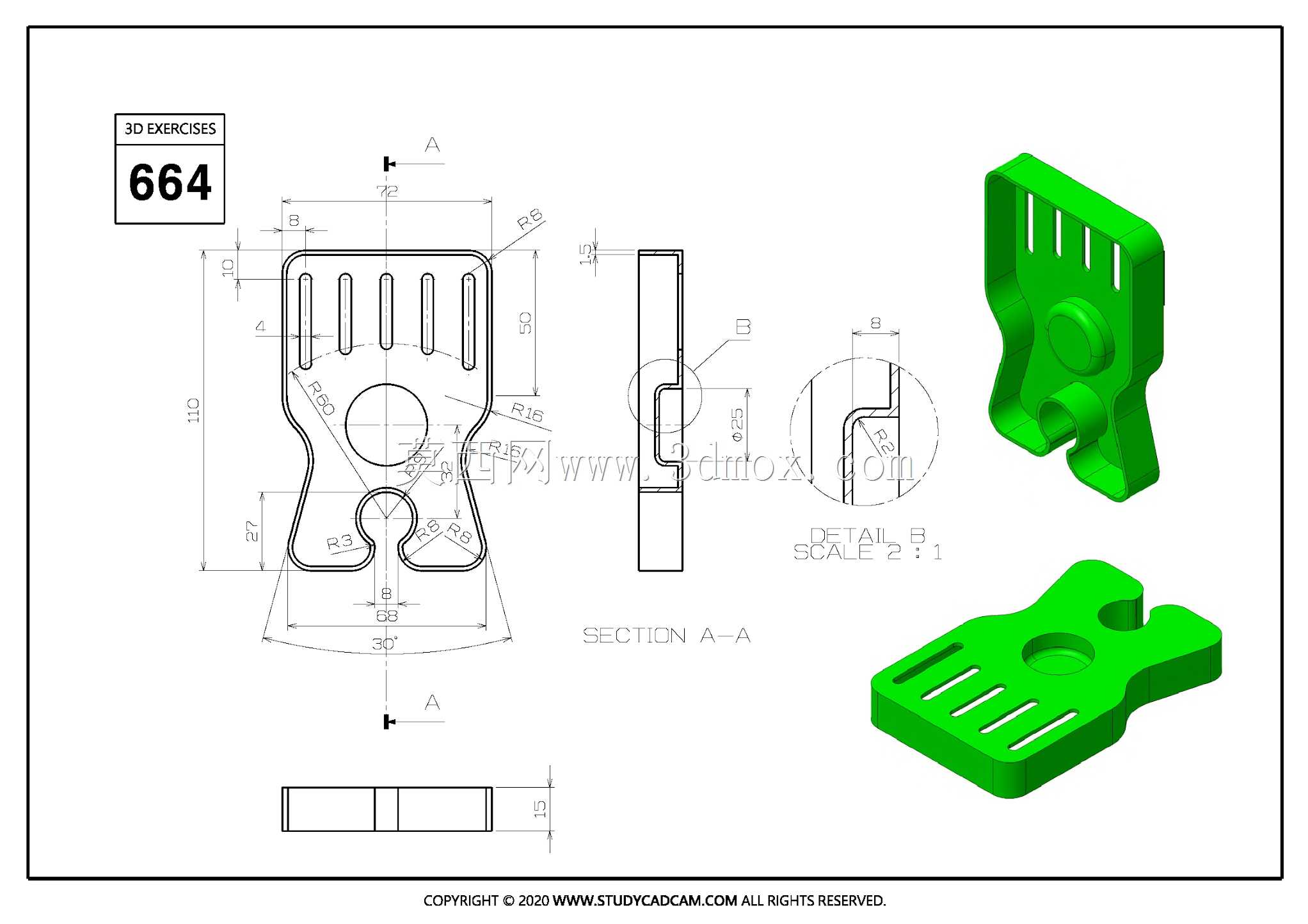

　　也可以多个组合排布在工装板上，配合气动压头形成多工位装夹阵列，适配小型电子零件、塑料结构件的批量装配、检测工序，零件本身的结构不需要额外的弹性元件，依靠自身结构的弹性变形就能提供夹持力，结构简单可靠，维护成本极低，即使在多粉尘、多切削液的加工工位中使用，也不会因为碎屑进入活动缝隙导致夹持失效，相比带弹簧的夹持结构耐用性更强。建模过程中需要重点关注各段轮廓的相切约束，尤其是前端卡槽的圆弧与侧面直线的衔接位置，需要保证曲率连续，避免加工时出现接刀痕，长条开槽的两端半圆直径与槽宽保持一致，保证铣削加工时可以直接用对应直径的铣刀一次走刀成型，不需要额外的清根工序，中心沉头孔的同轴度需要控制在0.02mm以内，保证安装后紧固件的受力均匀，不会出现偏斜导致的基座安装不平整问题。零件的壁厚设计保持均匀，整体壁厚差控制在2mm以内，避免注塑或者铣削加工过程中出现变形，各受力位置的壁厚都经过强度校核，在提供足够弹性夹持力的同时，不会因为受力过大出现塑性变形，保证长期使用的尺寸稳定性。
