立式单孔轴承支撑座结构设计练习模型

　　在常规中小型传动设备的布局中，这类立式单孔轴承支撑结构的应用场景十分广泛，从轻型输送线的从动辊支撑、小型工装夹具的转轴定位，到教学实训台的传动模组固定，都能见到同类型结构的身影。它的核心作用是为旋转轴提供稳定的径向支撑，同时通过底部的安装结构将轴系运行产生的载荷传递到设备机架上，避免轴系运行时出现挠曲、振动超差的问题。

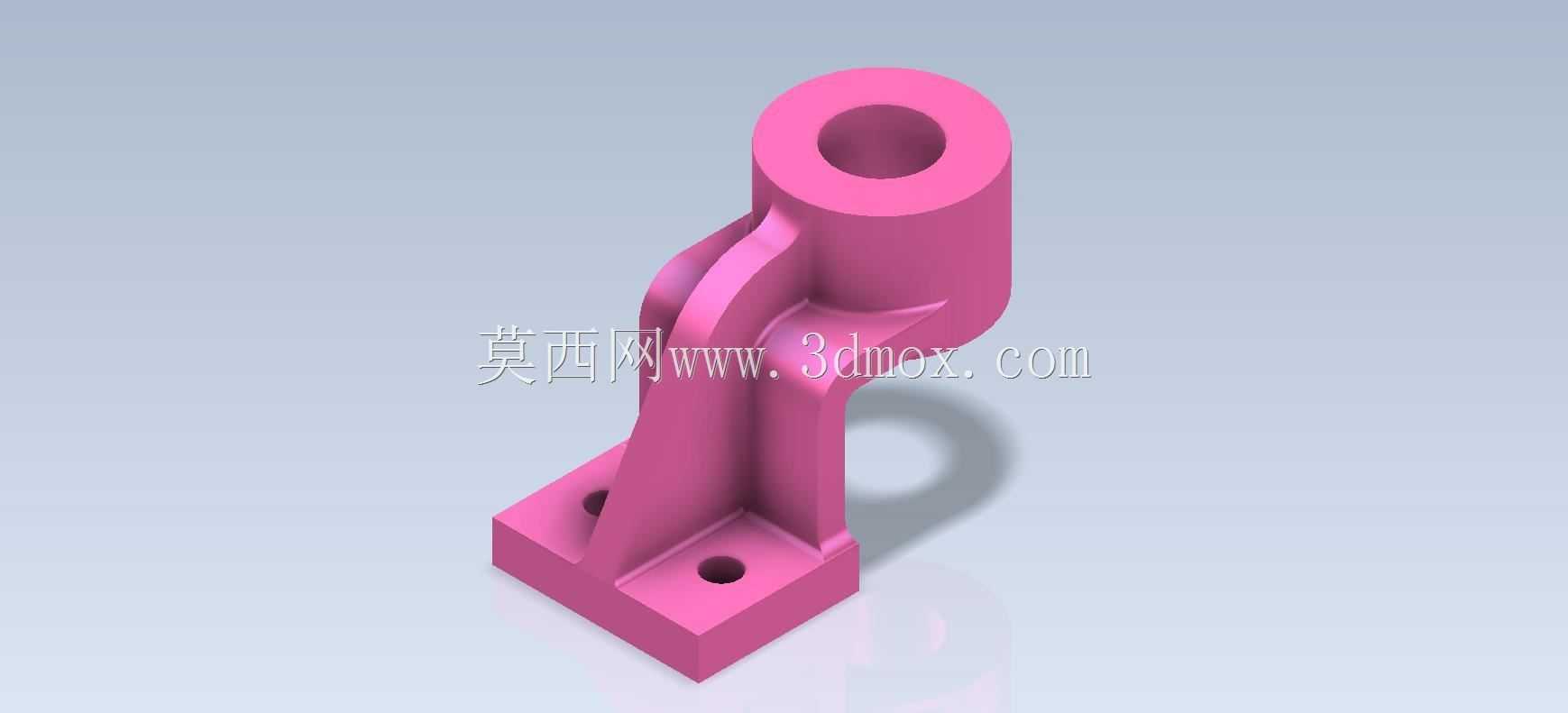

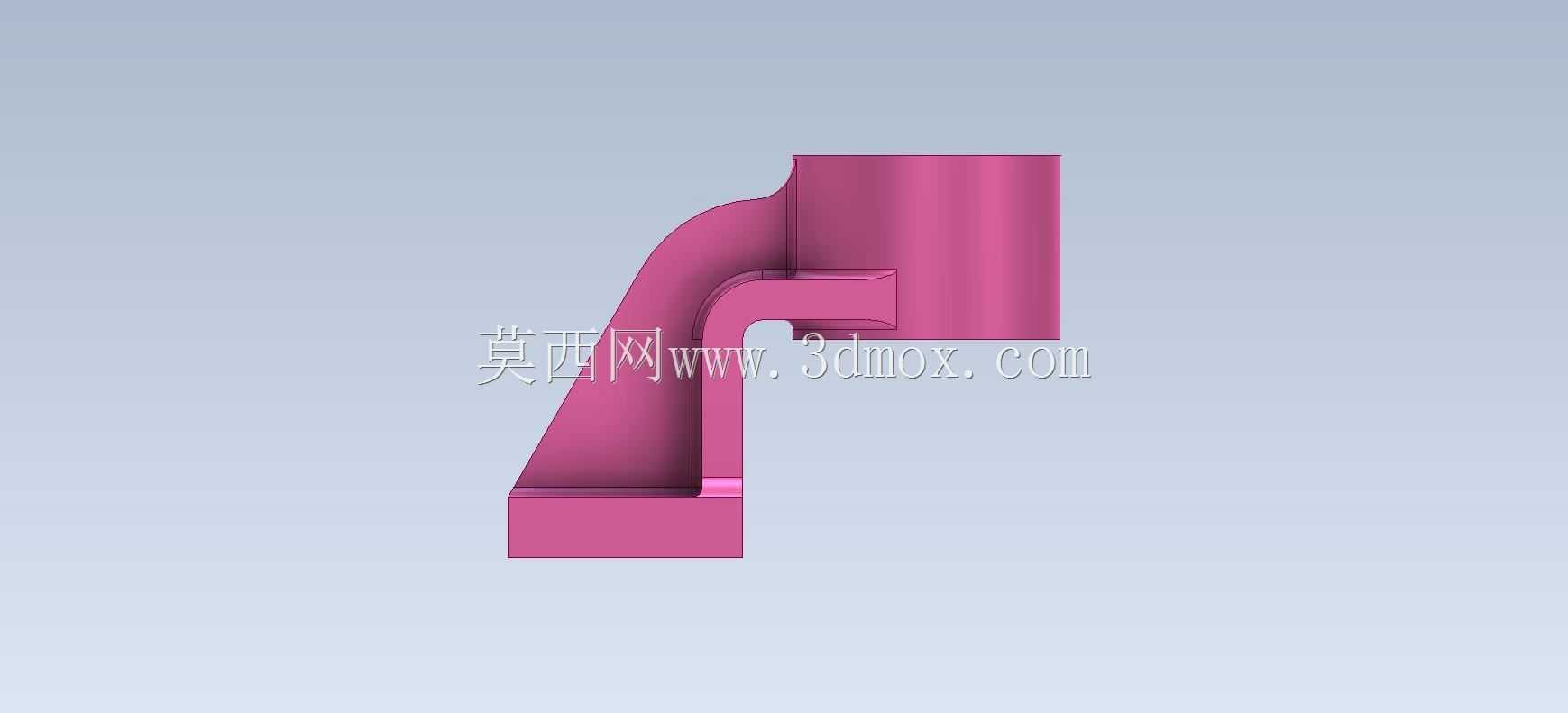

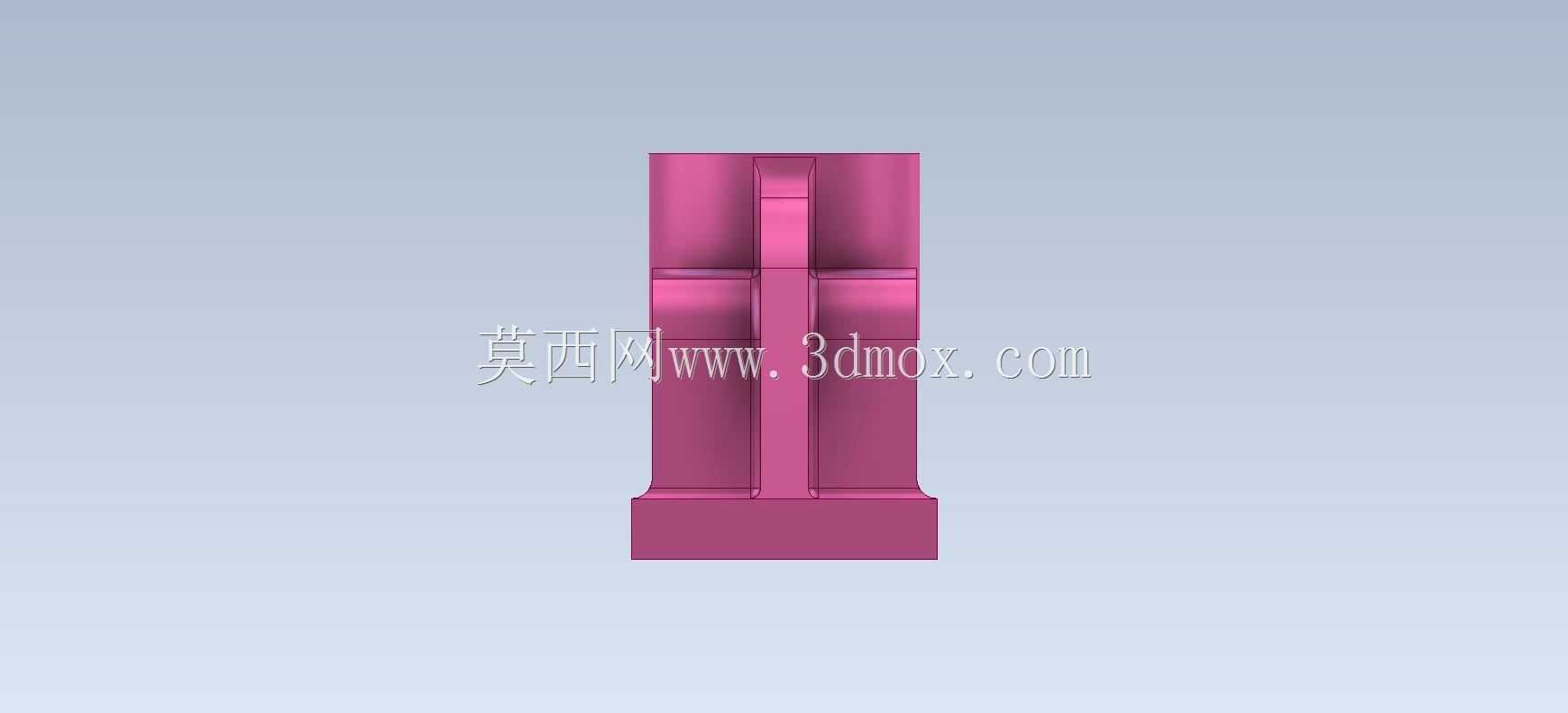

　　从结构功能拆分来看，整个零件分为三个核心功能段：顶部的轴承安装筒、中间的支撑连接臂、底部的安装法兰。顶部的安装筒为等径通孔结构，内径尺寸匹配常用的深沟球轴承外径公差带，筒身高度按照所选轴承的宽度预留了足够的配合长度，能保证轴承压装后不会出现轴向窜动，筒壁厚度经过受力核算，在承受常规径向载荷时不会出现形变超差的情况，筒身上下边缘做了小尺寸倒角，既方便轴承压装时的导向，也能去除加工毛刺避免划伤操作人员或轴承外圈。中间的支撑臂采用了变截面的流线型过渡结构，并非等厚直板设计，靠近顶部安装筒的位置截面更宽，顺着载荷传递方向到底部法兰位置逐渐过渡，这种设计一方面能优化应力传递路径，避免直角连接处出现应力集中导致的零件断裂，另一方面也能在保证结构强度的前提下减少零件整体重量，降低材料消耗。支撑臂与顶部筒体、底部法兰的连接处都做了圆角过渡，没有尖锐的加工棱角，既符合铸造或铣削加工的工艺要求，也能减少热处理环节的开裂风险。

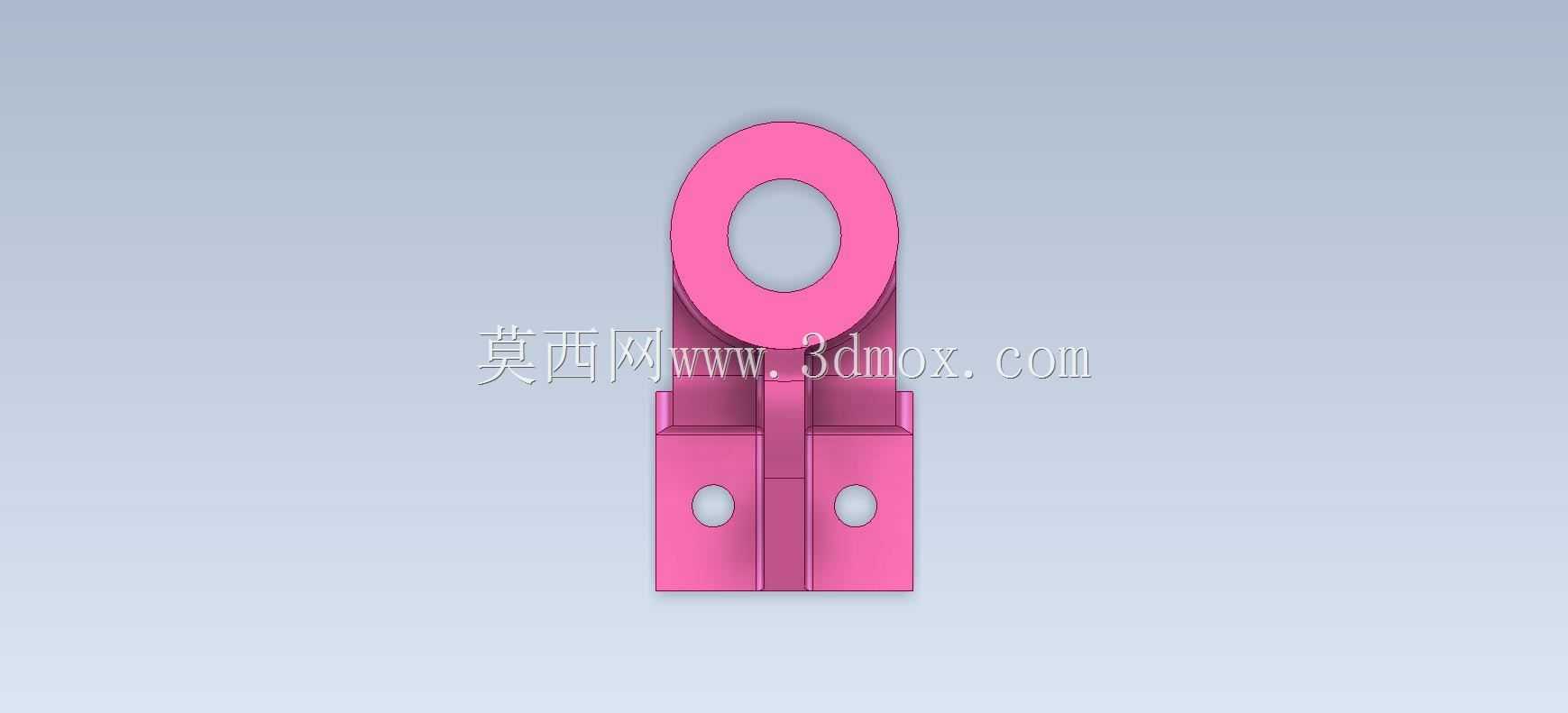

　　底部的安装法兰为方形平板结构，上面开设了两个对称的安装通孔，孔位间距按照通用型材机架的安装孔距标准设计，能直接适配常用的铝型材或钢板机架的安装点位，安装孔的直径匹配常规的内六角圆柱头螺栓尺寸，孔边缘同样做了沉孔设计，能让螺栓头完全沉入法兰平面以下，避免螺栓突出影响安装平面的贴合度。法兰的底面为精加工平面，平面度公差控制在合理范围内，能保证安装后与机架表面完全贴合，不会出现安装倾斜导致顶部轴承孔与轴系不同心的问题。

　　在实际设计这类支撑座时，首先要明确所支撑轴的工作载荷大小、转速范围，以此确定适配的轴承型号，再反推顶部安装筒的内径、壁厚以及整体高度；其次要核算安装位置的空间边界，确定支撑臂的倾斜角度与长度，保证顶部轴承孔的中心高与传动系统中其他部件的中心高完全匹配，避免出现轴系不对中引发的轴承过早磨损、振动噪音过大的问题。安装边界方面，这类支撑座的底部法兰轮廓尺寸要比支撑臂截面宽出足够的尺寸，保证螺栓安装时有足够的操作空间，不会出现扳手无法就位的情况；顶部筒体的外径要预留足够的轴承压装操作空间，同时要和周边的传动部件保留足够的安全间隙，避免运行时出现运动干涉。

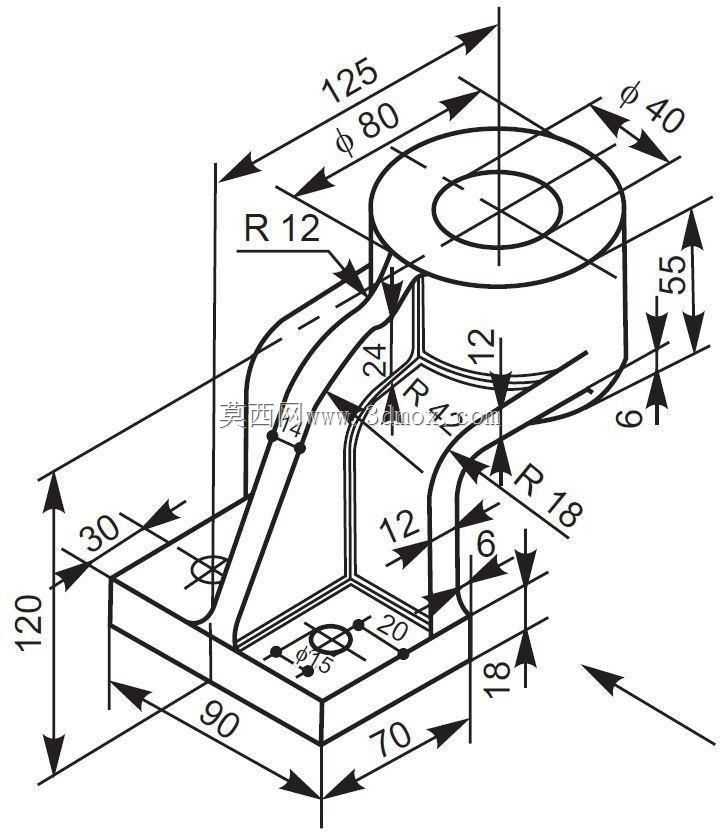

　　从建模练习的角度来看，这类零件涵盖了拉伸、倒角、圆角、拔模等常用的三维建模特征，能帮助初学者熟悉机械结构件的建模逻辑，理解从功能需求到结构落地的设计思路，掌握不同特征之间的约束关系，避免建模时出现特征顺序错误导致的参数关联失效。在实际工程应用中，这类支撑座通常采用铸铁铸造后精加工，或者直接采用钢料铣削加工，根据使用场景的载荷大小选择对应的材料与热处理工艺，轻载场景下也可以采用铝合金加工来降低整体重量。
