三通式流体控制阀体连接结构设计

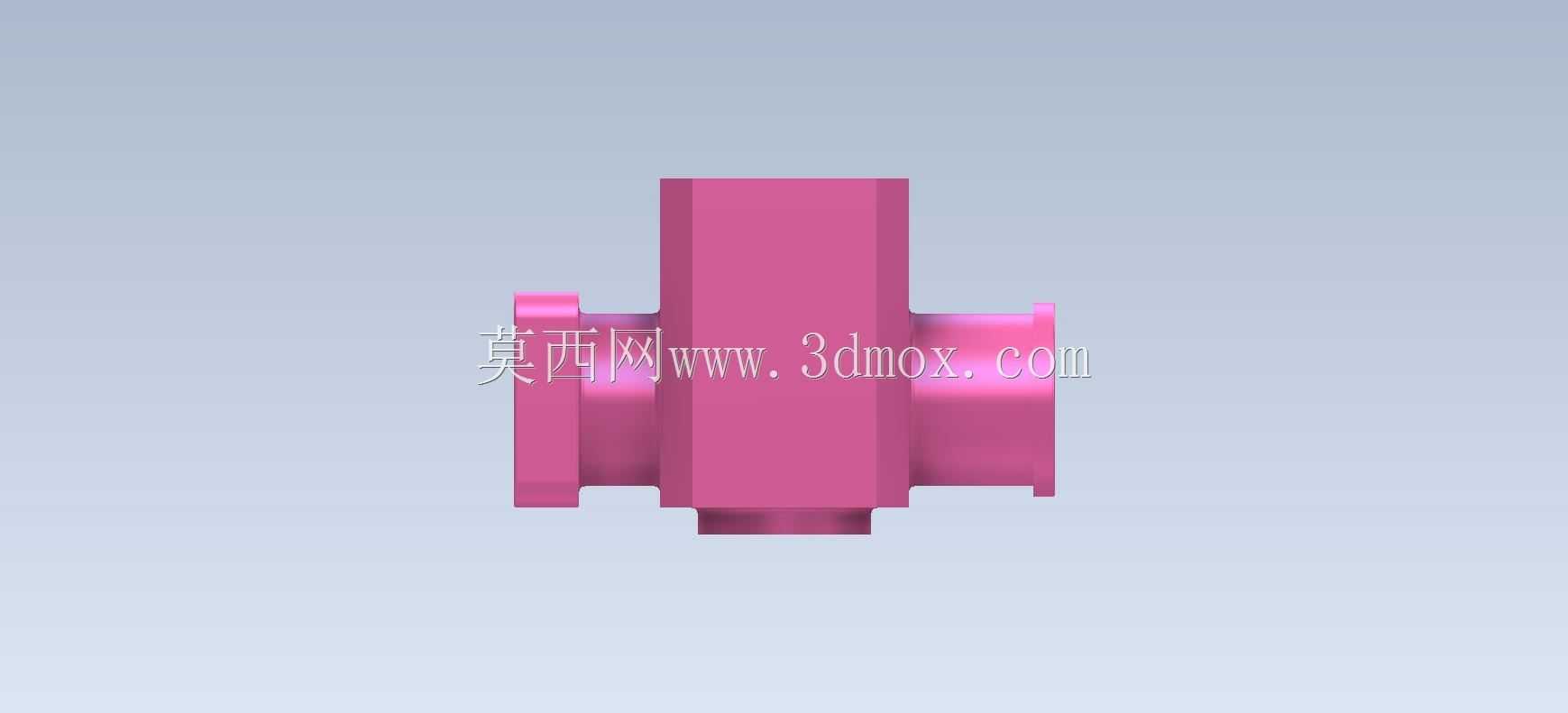

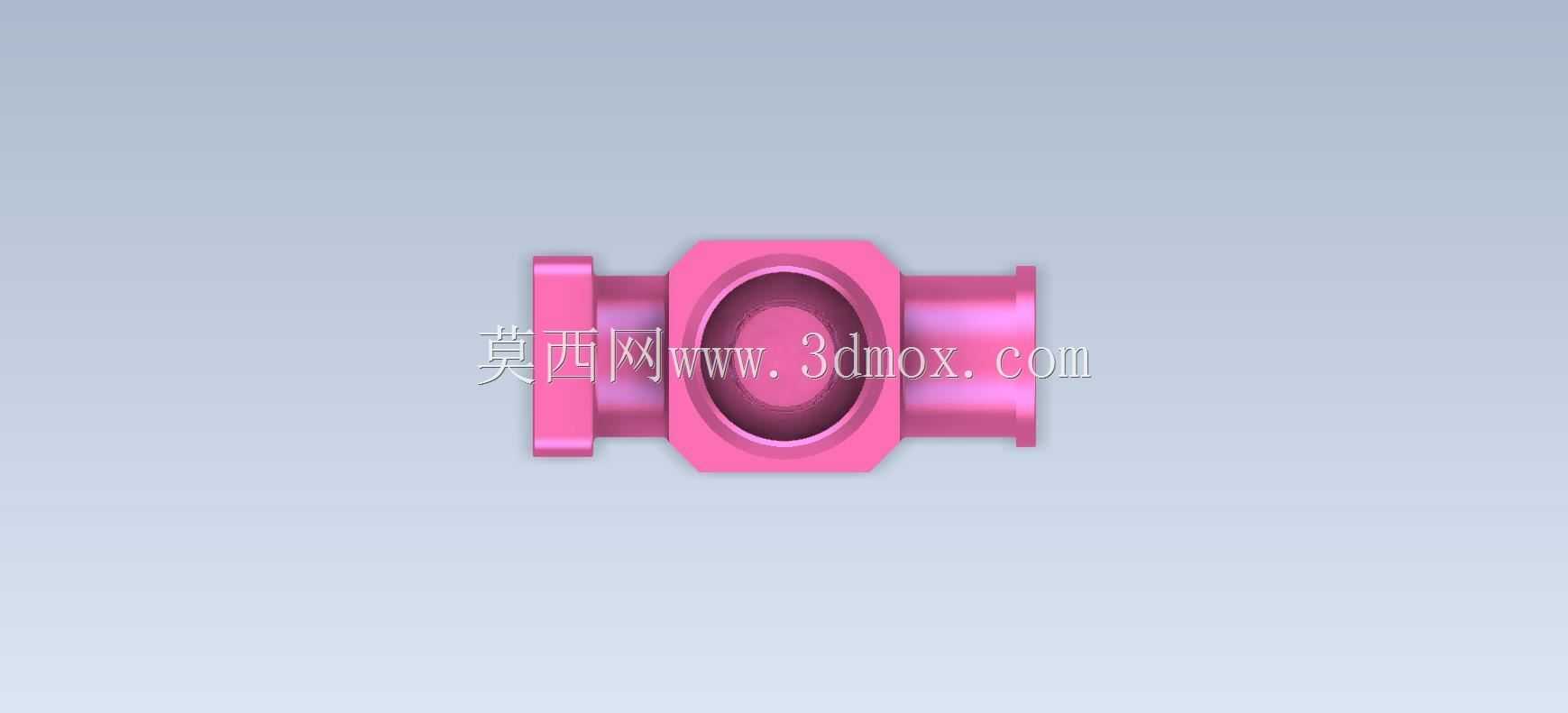

　　日常民用供水、小型工业流体输送支路中，这类三通结构的阀体连接件是管路分流、换向的核心承载部件，常见于厨房冷热水混水龙头、卫浴分水装置、小型设备冷却水支路分流节点，承担着不同方向管路对接、流体通路切换、密封承压的核心作用，区别于普通两通接头，这类带多向接口的连接件需要同时兼顾三个方向的管路对接精度，还要承受管路内流体的持续压力，避免长期使用后出现渗漏、接口松脱的问题。从结构设计逻辑来看，这个连接件采用了方块式主体承载结构，相比异形铸造型腔，规整的六面体主体在加工时更容易定位装夹，不管是前期铸造成型后的飞边去除，还是后期接口螺纹、法兰安装孔的机加工，都能减少工装夹具的复杂程度，降低批量生产的加工成本。三个接口分别采用了不同的连接形式，

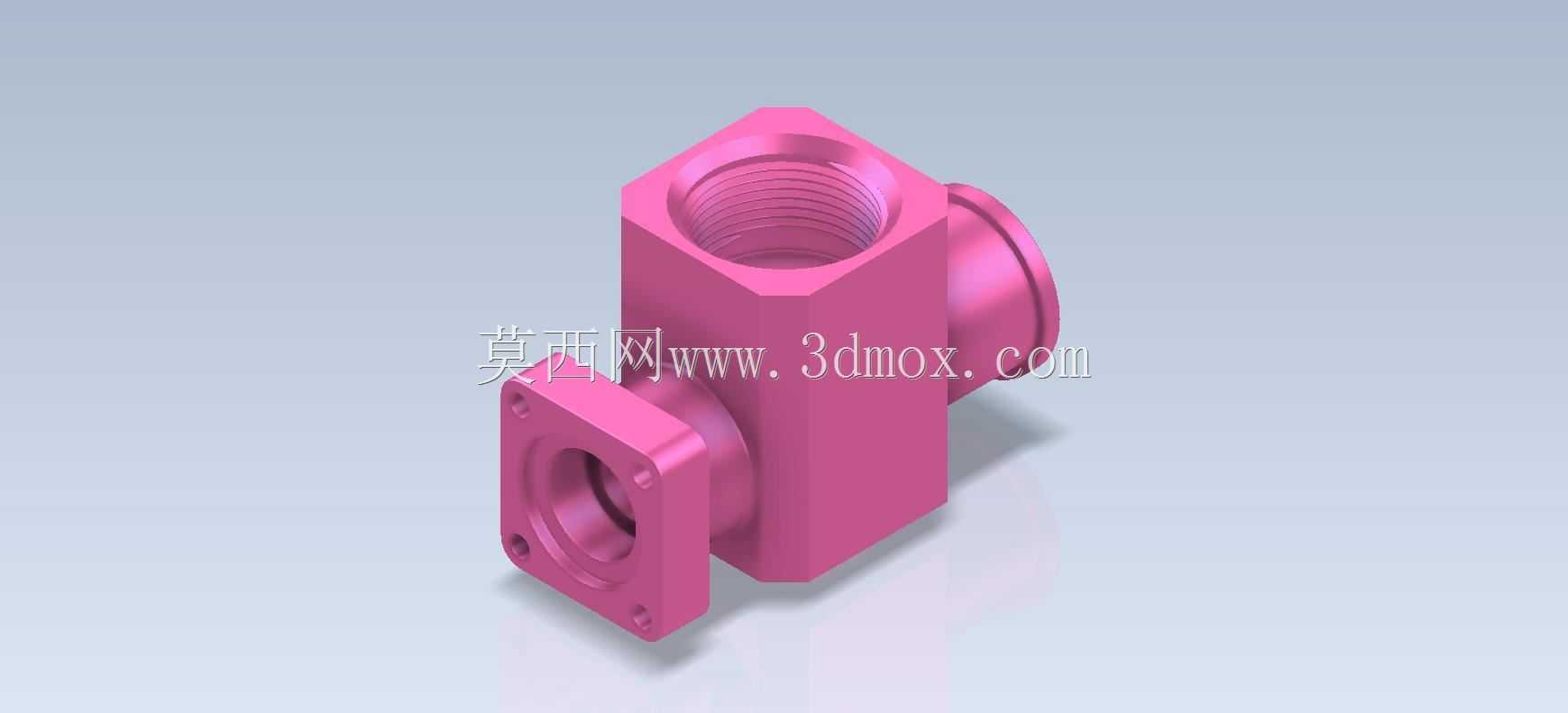

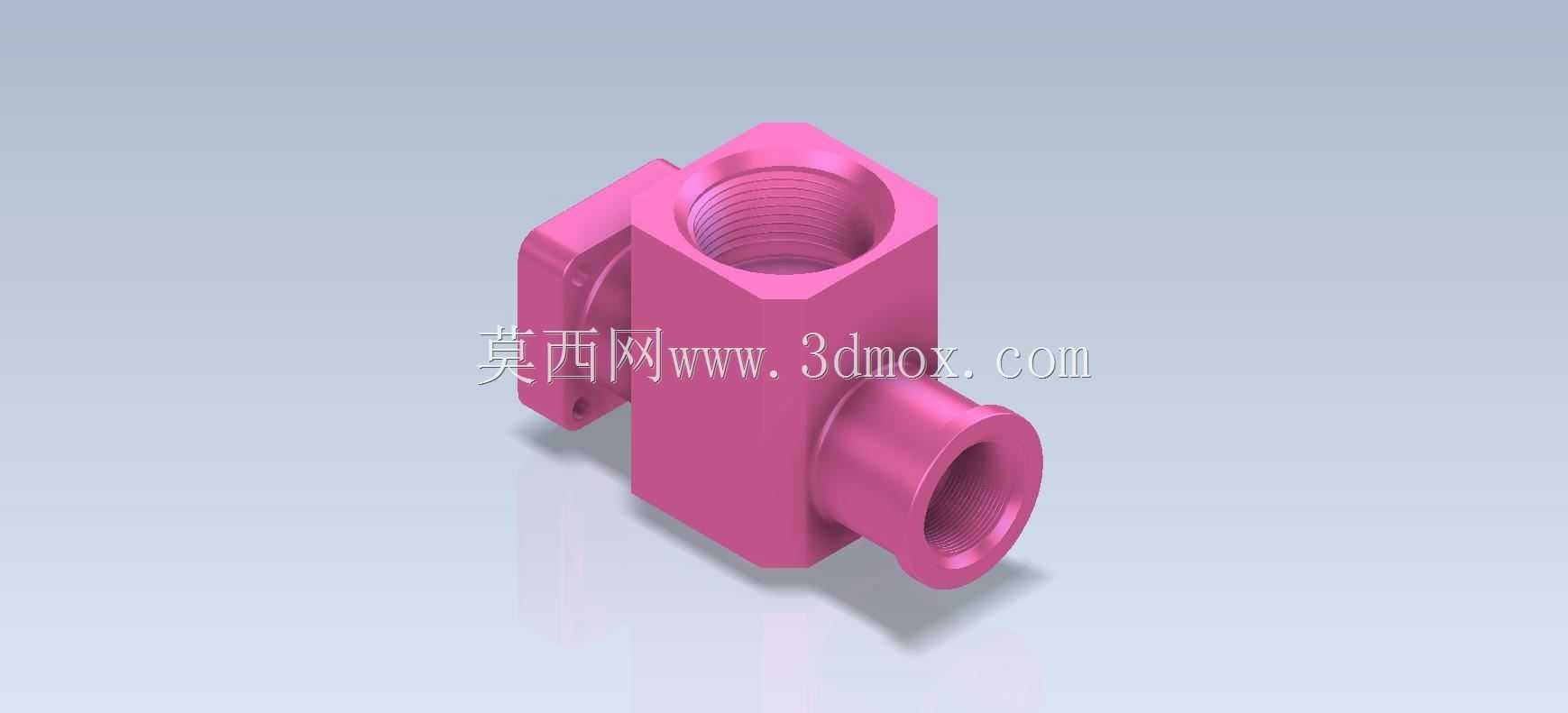

　　顶部的内螺纹接口用于对接竖向的进水或者出水管道，内螺纹的牙型深度、螺距公差需要严格匹配民用供水管道的通用标准，保证拧入后螺纹副的啮合长度足够，不会因为水压波动出现脱扣；侧向的外插式接口用于对接软管类管路，接口外壁的环形槽是用来安装卡簧或者密封胶圈的，装配时软管套入后通过卡箍或者快插卡扣锁定，能快速完成管路对接，适合需要经常拆装维护的支路；正面的法兰式接口则用于对接固定端的阀瓣或者出水终端，法兰盘上的四个安装孔呈对角分布，装配时通过螺栓锁紧，法兰端面需要加工出密封槽，安装橡胶密封垫后能实现端面静密封，相比螺纹连接，法兰对接的同轴度更容易保证，能承受更高的流体压力，也方便后期拆卸维护内部的阀芯组件。在安装边界的尺寸控制上，

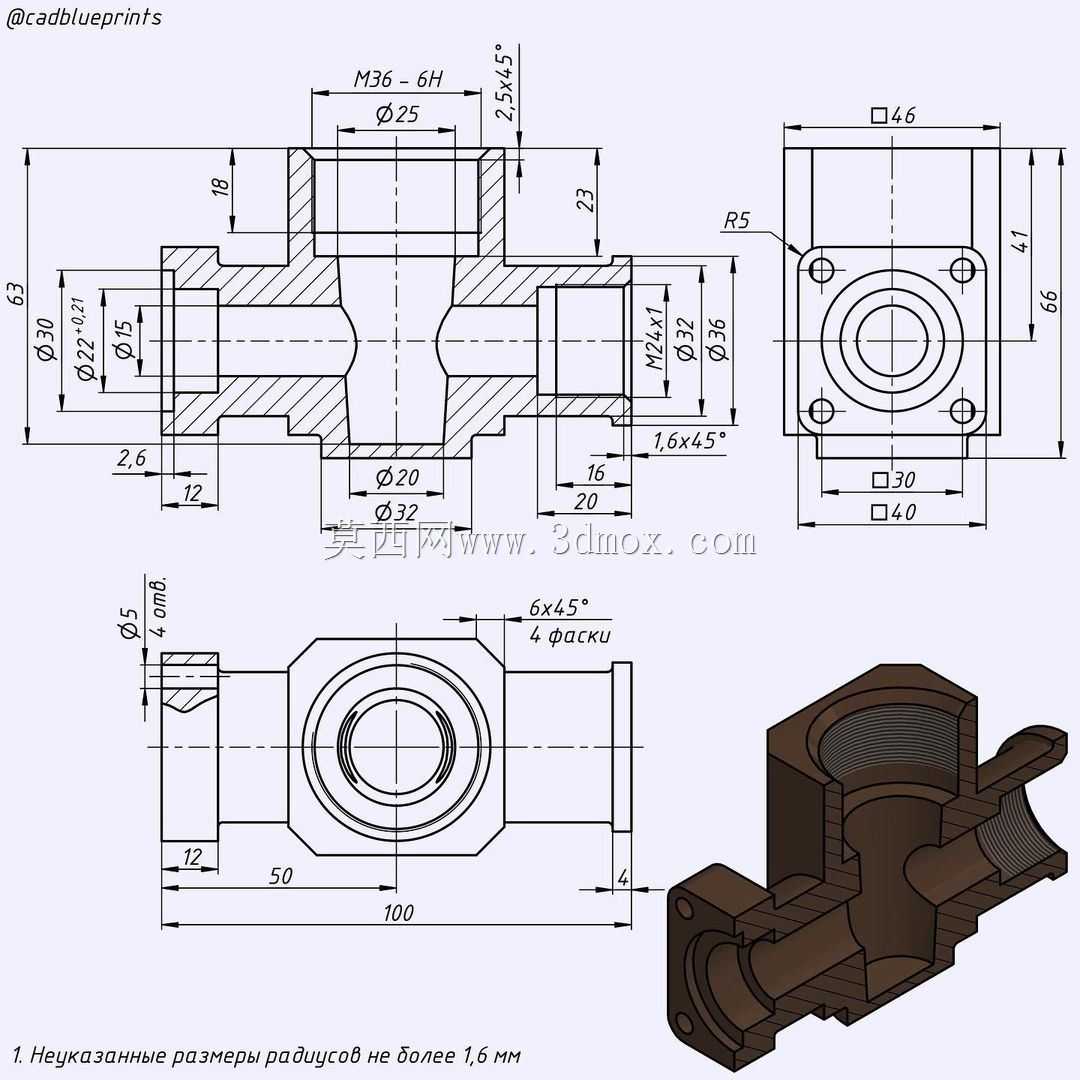

　　这类连接件的主体外轮廓需要适配常规卫浴安装的预留空间，三个接口的中心距要匹配标准管路的排布间距，避免安装时和周边的墙面、其他管路部件出现干涉；法兰盘的厚度要满足螺栓锁紧时的强度要求，不能因为螺栓预紧力过大导致法兰盘变形，造成密封面渗漏；内螺纹接口的端面要和主体基准面保持垂直，否则管道拧入后会出现偏斜，额外产生管路应力，长期使用后容易在接口根部出现应力开裂。设计这类零件时，首先要确定三个通路的通径尺寸，通径大小直接决定了流体的通过流量，民用供水场景下通径一般匹配4分或者6分管道，内部流道要做圆弧过渡，避免直角转折造成流体阻力过大，出现水流噪音大、流量衰减的问题；其次要考虑壁厚的均匀性，主体方块和三个接口的壁厚差不能过大，

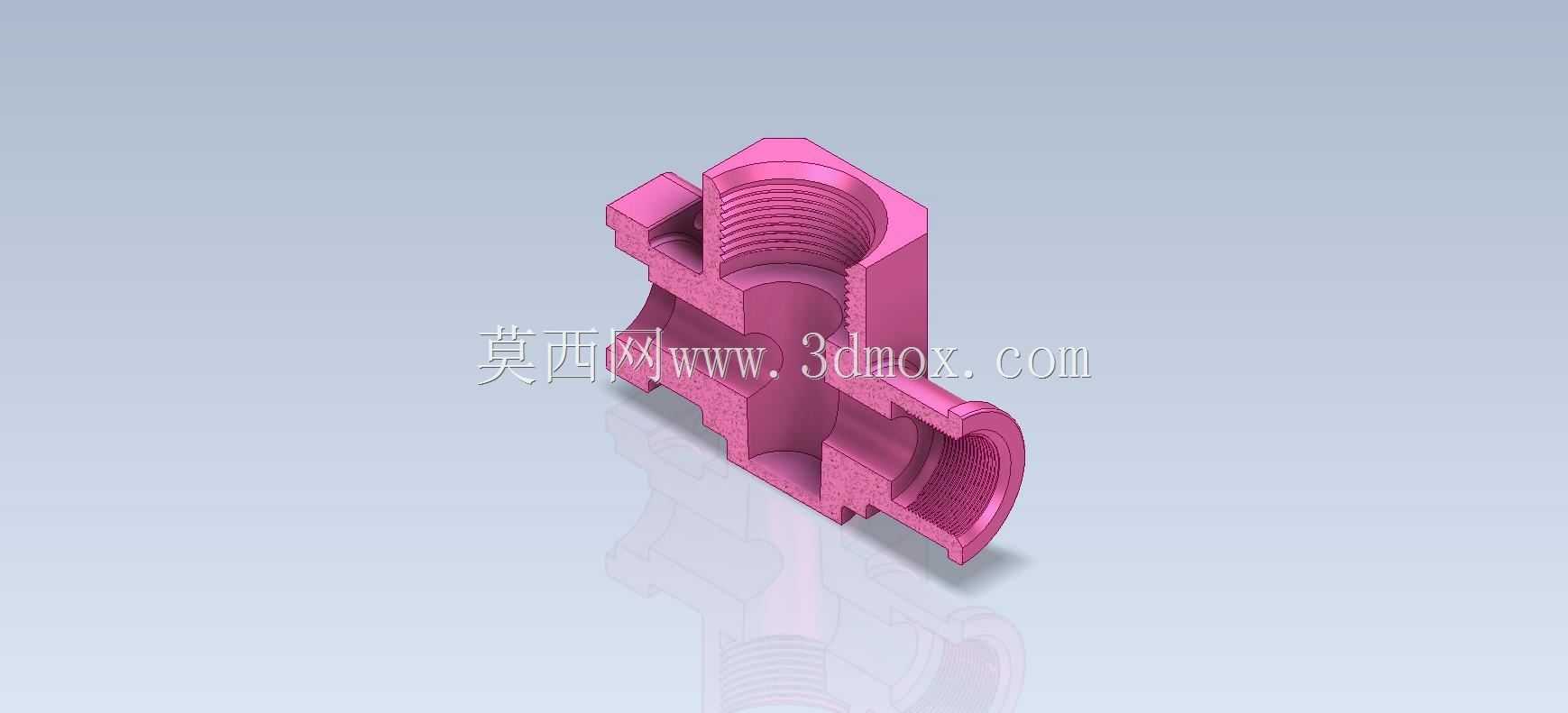

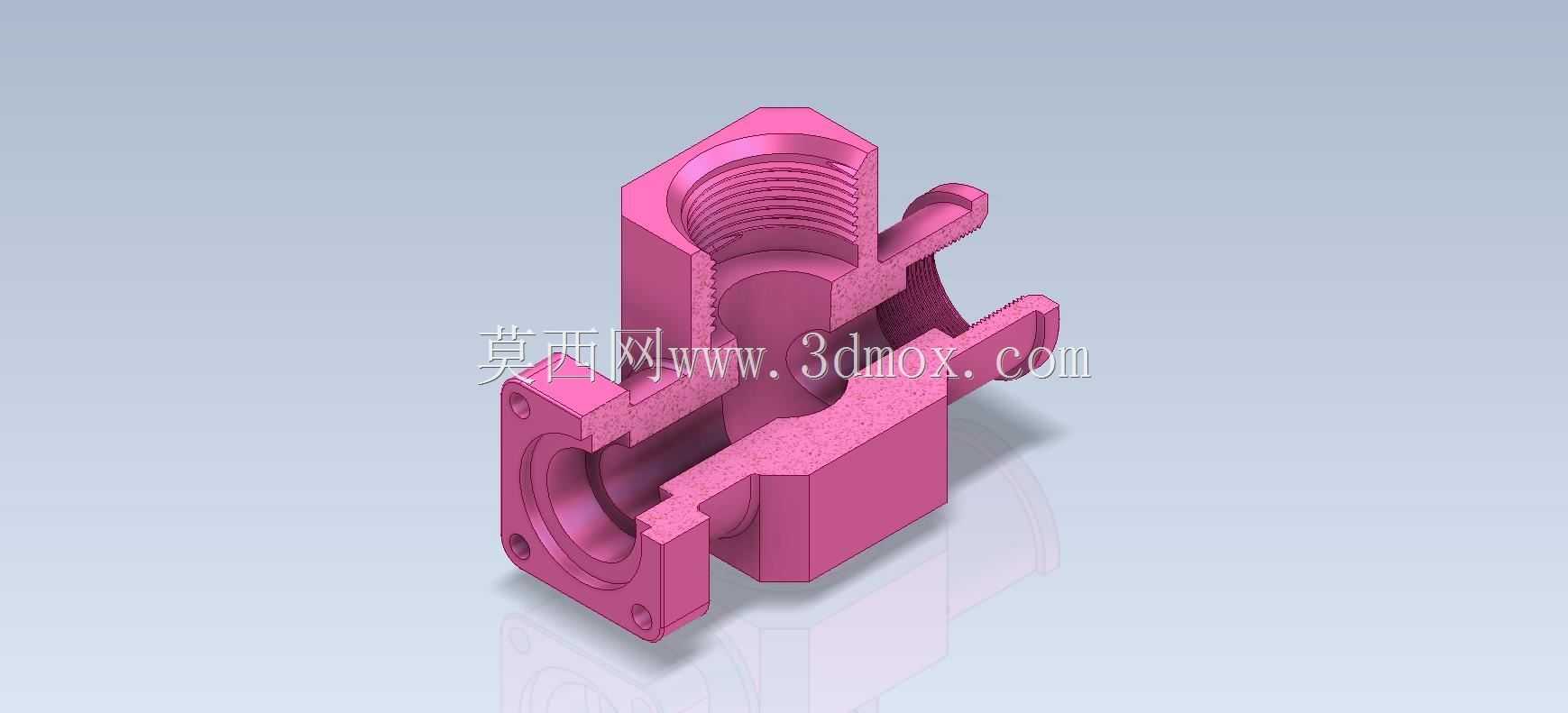

　　否则铸造成型时容易出现缩孔、砂眼等缺陷，后期承压时会在壁厚薄弱处出现渗漏；另外所有的外部棱边都要做倒钝处理，避免装配时划伤操作人员，也能减少电镀或者表面处理时的积液问题。这类零件的建模过程非常适合三维设计初学者练习，建模时可以先从主体方块开始，依次拉伸添加三个方向的接口结构，再通过切除命令做出内部的流道空腔，最后添加法兰安装孔、螺纹收尾、密封槽等细节特征，过程中需要注意不同特征的父子关系，避免后续修改尺寸时出现特征报错；同时可以在建模完成后做简单的干涉检查，模拟和对接管路、螺栓、密封件的装配状态，验证设计尺寸的合理性，也能通过软件的质量属性功能计算零件的重量，评估材料成本。实际应用中，这类连接件一般采用黄铜或者锌合金作为基材，表面做镀铬处理，既能提升耐腐蚀性，也能获得较好的外观质感，满足卫浴场景的外观要求；如果是工业冷却水支路使用，也可以采用工程塑料注塑成型，降低成本的同时提升耐化学腐蚀能力，不管是哪种材质，结构设计的核心都是保证密封可靠性、流道通畅性、安装便捷性，在满足功能要求的前提下尽可能简化结构，减少加工工序，降低生产制造成本。
