带V型定位槽的方形安装基座结构

　　这款带V型定位结构的方形安装基座，是机械结构中常见的定位支撑类零件，日常在工装夹具、小型物料定位工位、非标自动化设备的工件承载位都能见到这类结构的身影。从实际使用场景来看，这类零件最核心的作用是为轴类、杆类工件提供稳定的V型定位支撑，同时通过底部的方形法兰板完成自身在设备台架上的固定，常见于小型检测工位的工件承托、手动装配工位的零件定位、教学实训台的装夹练习模块等场景。

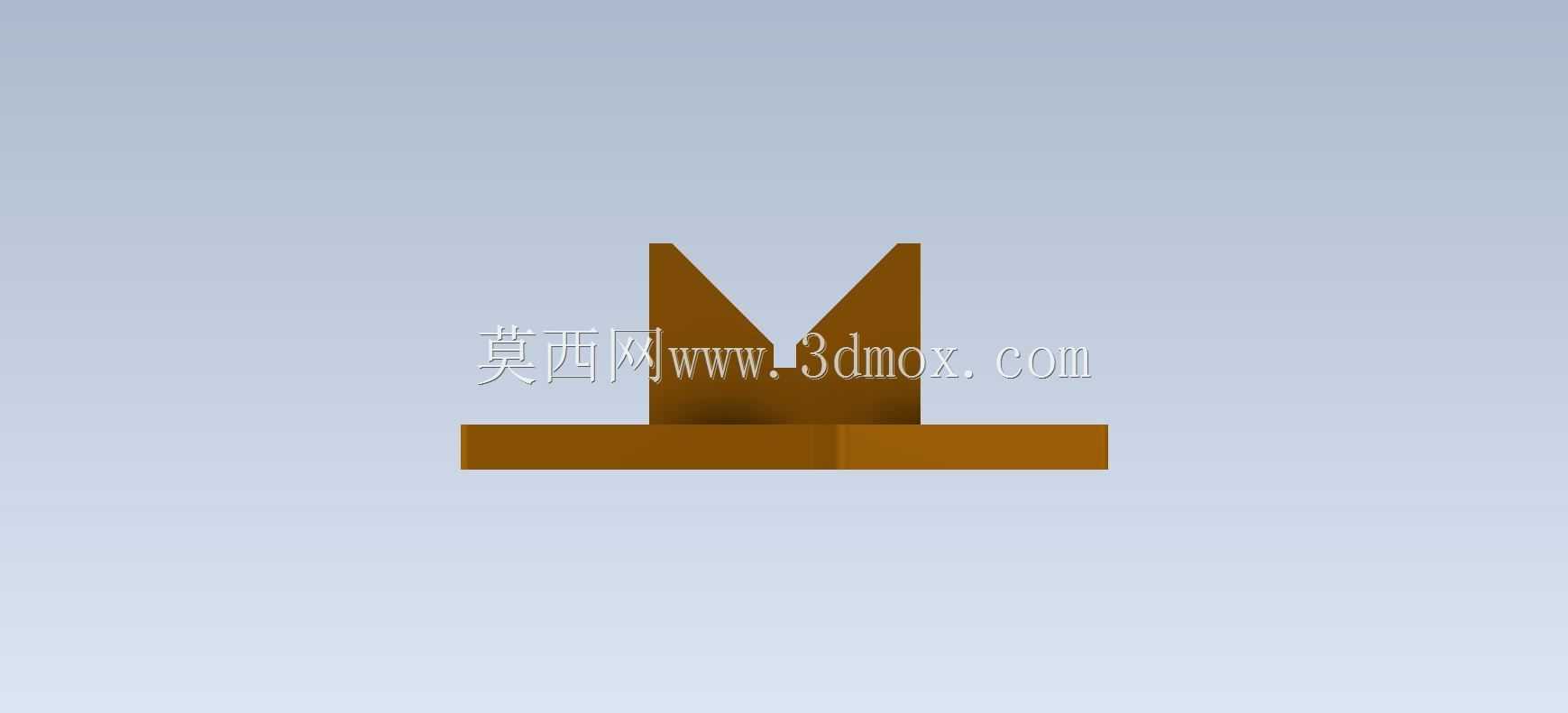

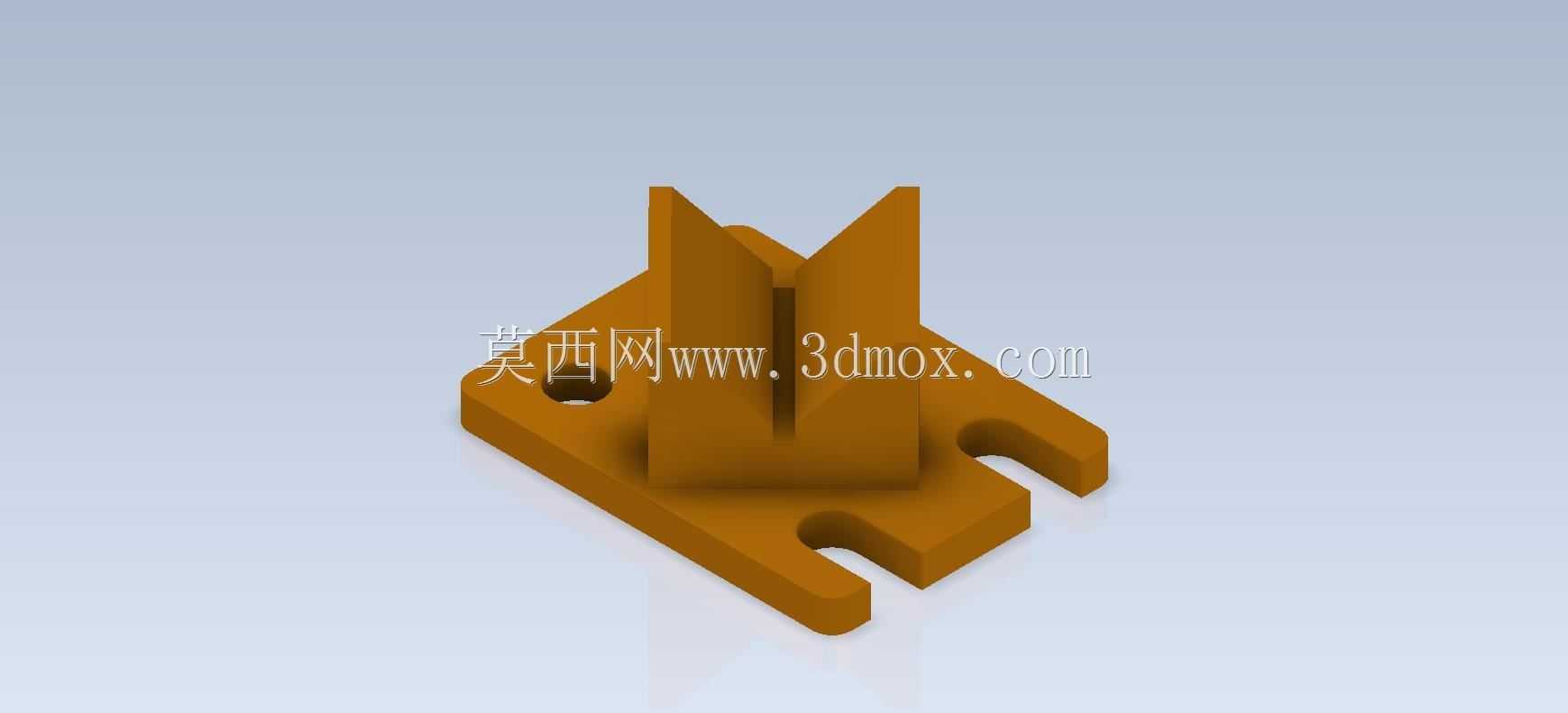

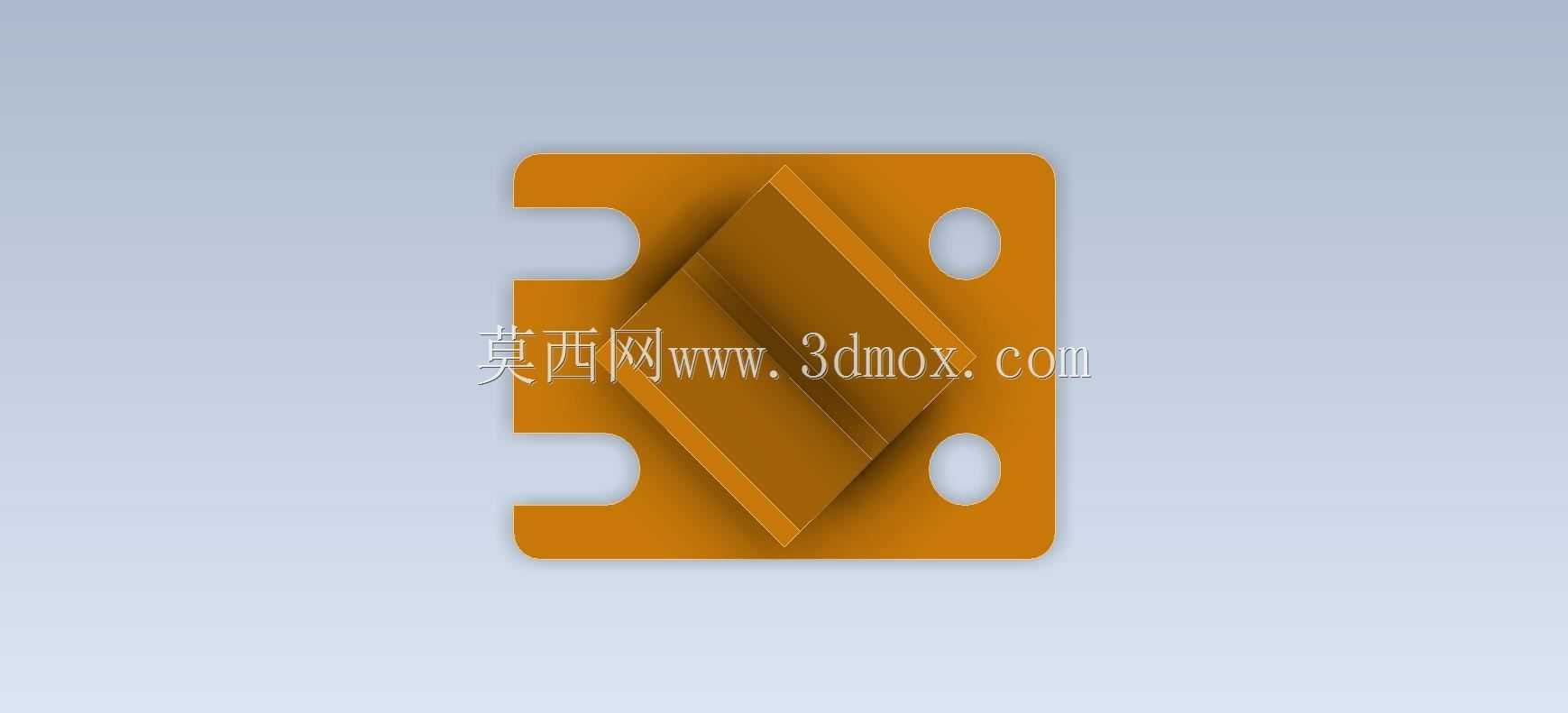

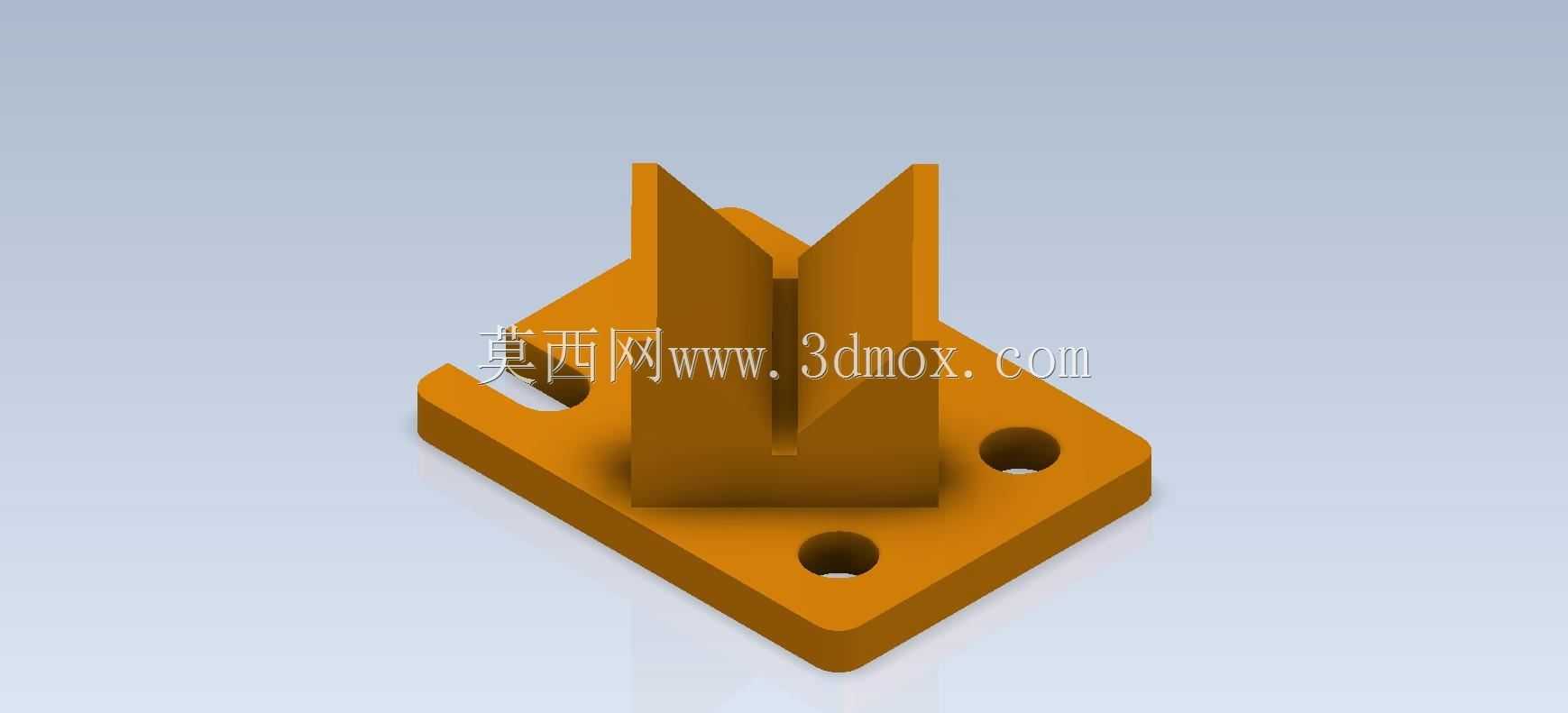

　　从结构设计逻辑来看，底部的方形安装板做了圆角过渡处理，四个角位置预留了贯通的安装孔，安装孔的位置避开了中间V型支撑结构的投影区域，实际安装时可以直接通过内六角螺栓穿过安装孔，将基座锁紧在设备台面或者型材架上，不会出现螺栓与上部支撑结构干涉的问题。安装板的厚度经过合理设计，既能够保证螺栓锁紧时不会出现板面变形，也不会因为过厚导致整体重量过大，增加不必要的材料成本。上部的V型支撑结构与底部安装板为一体式结构，两个对称的垂直立板形成90度的V型开口，这种开口设计可以适配一定直径范围内的圆柱类工件，不需要针对单一尺寸的轴件单独更换定位座，在小批量多规格的工件定位场景下适配性更强。立板与底部安装板的衔接位置做了加厚的过渡处理，避免工件放置时应力集中在衔接直角处，长期受载出现开裂变形的问题。

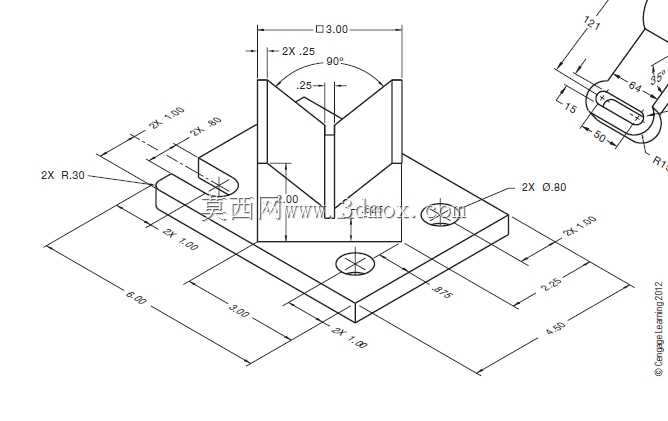

　　从安装边界尺寸来看，方形安装板的边长大于上部V型结构的横向宽度，安装时预留的操作空间足够，扳手可以顺利伸入安装孔位置完成螺栓锁紧操作，不需要额外预留过大的安装空位。V型槽的开口高度经过匹配设计，放置常规直径的圆柱工件时，工件中心高度处于合理区间，既不会因为槽深过浅导致工件放置不稳容易滑落，也不会因为槽深过大导致工件取放不便，甚至出现工件卡滞在槽内的问题。零件整体没有复杂的曲面结构，所有特征都是常规的拉伸、切除特征，不管是采用机加工方式直接下料铣削成型，还是采用开模注塑、铸造成型的方式批量生产，加工难度都很低，工艺性较好。

　　在实际使用中，这类基座如果用于金属工件的定位场景，可以在V型槽的接触面上粘贴耐磨的尼龙或者铜质垫片，避免长期摩擦刮伤工件表面，同时也能减少V型槽本身的磨损，延长零件的使用寿命；如果用于教学实训场景，这个零件也是非常典型的拉伸类建模练习案例，涵盖了草图绘制、特征拉伸、切除打孔、圆角处理等最基础的三维建模操作，能够帮助初学者快速掌握三维建模的基础逻辑，理解实体建模中特征叠加的设计思路，建立从二维草图到三维实体的设计思维。在结构校核层面，这类零件受载主要是垂直方向的工件压力，以及少量工件放置时的侧向冲击力，一体式的结构加上合理的过渡圆角设计，完全能够满足常规工位的承载需求，不需要额外做加强筋结构，整体外观简洁，清理维护也很方便，表面的碎屑、灰尘可以直接擦拭清理，没有容易积灰的狭小缝隙。
