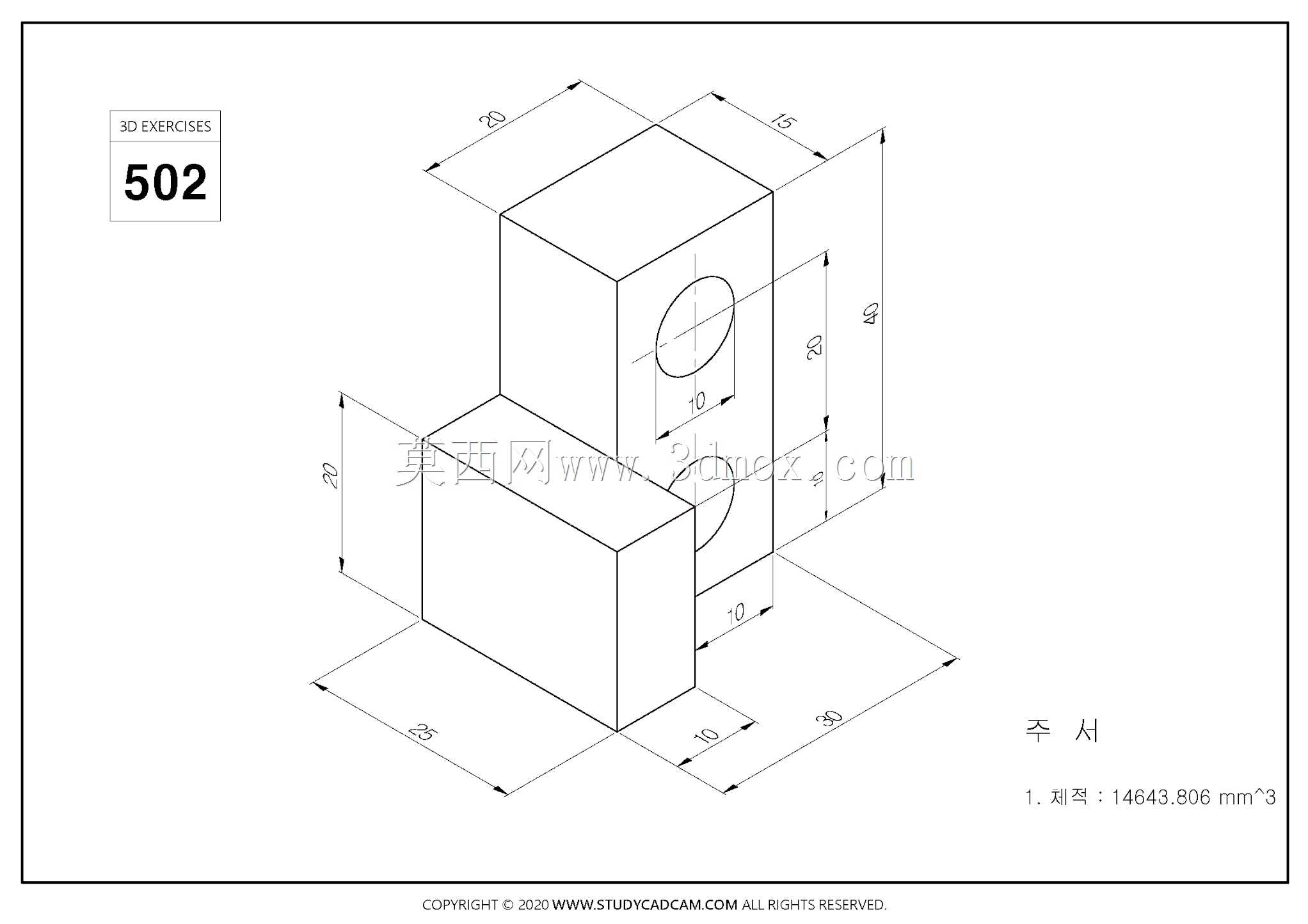

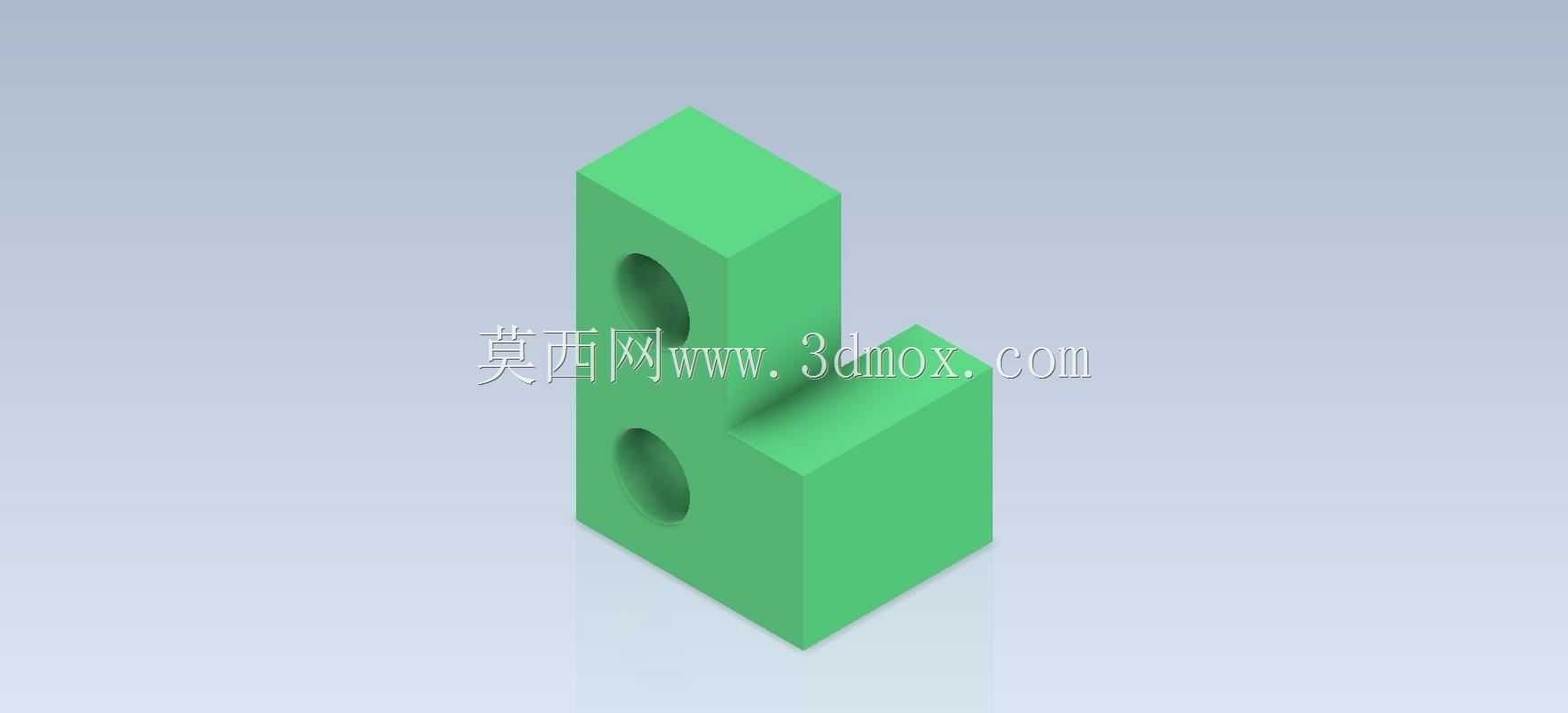

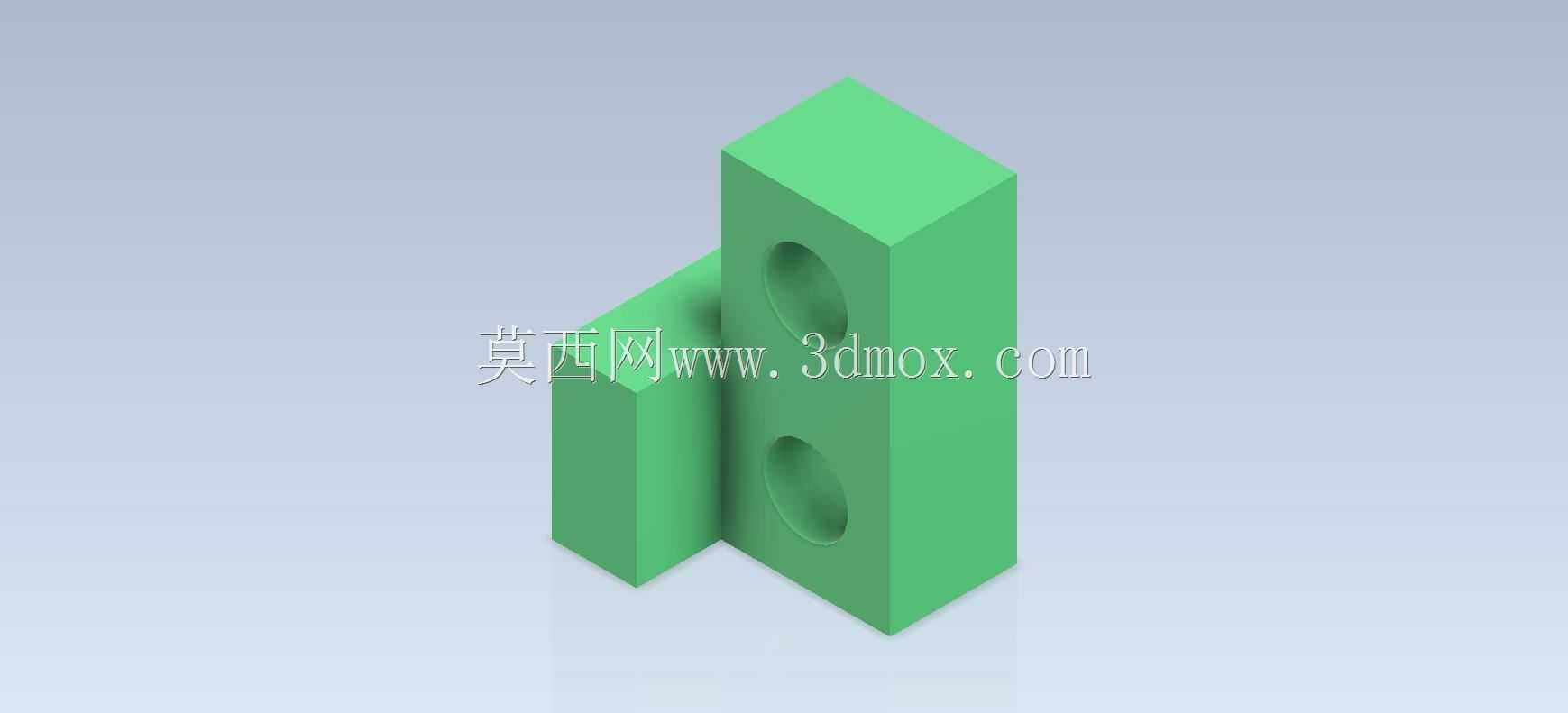

阶梯式双孔凸台机械练习结构件

　　这类阶梯式双孔凸台结构，是机械结构设计入门阶段非常典型的练习载体，同时也常作为小型工装定位组件、设备侧装连接块出现在各类非标自动化设备的机架辅件、小型工位定位模组中。从实际应用场景来看，这类结构多承担侧向定位、轻载支撑的作用，比如在小型电子零件装配工位的治具底座侧边，这类带高低差的凸台可以同时实现两个不同高度方向的零件抵靠定位，两个同轴排布的沉孔则用于穿装锁紧螺栓，将整个块体固定在铝型材机架的安装面上，不需要额外加工避让位，安装后凸台的垂直面直接作为定位基准面，能减少装配时的调校工作量。

　　从设计思路上拆解这个结构，首先要确定高低两个凸台的高度差，这个差值不是随意设定的，需要匹配被定位零件的台阶高度差，保证两个定位面都能和被支撑零件完全贴合，避免出现单点接触导致的定位偏移。两个圆孔的中心距需要严格和安装面的预设孔位对齐，孔的深度要贯穿高凸台的整个厚度，同时孔口做轻微倒角，避免穿装螺栓时刮伤螺纹表面，也能减少螺栓装配时的对位阻力。低凸台的侧面和高凸台的侧面保持共面，这个共面是整个零件的核心基准，加工时需要一次装夹完成两个侧面的铣削，保证平面度公差控制在0.02mm以内，避免定位时出现缝隙。

　　从外形尺寸与安装边界来看，这类零件的整体长宽比控制在1:2左右，高凸台的厚度占整体宽度的三分之二，低凸台占三分之一，这样的比例既保证了安装后的结构稳定性，不会因为凸台过高出现受力倾覆，也能节省原材料，减少不必要的加工余量。安装时需要注意，零件的底面需要和安装面完全贴合，不能有凸起的毛刺，两个锁紧螺栓的锁紧力矩要保持一致，避免因为受力不均导致凸台出现倾斜，影响定位精度。两个圆孔的直径要比选用的锁紧螺栓大0.2mm，预留一定的装配调整余量，抵消安装面的孔位加工误差，避免出现螺栓无法穿入的问题。

　　从功能特性上来说，这种一体化铣削成型的结构件，没有拼接缝隙，整体刚性优于拼接式的定位块，在频繁受到零件抵靠冲击的工位上，不会出现拼接处松动移位的问题，长期使用的定位精度保持性更好。高低台阶的设计可以同时适配两个不同高度的定位需求，不需要在同一个安装位置叠加多个垫片或者垫块，减少了装配零件的数量，也降低了多个零件叠加带来的累积误差。结构本身没有复杂的曲面或者异形结构，不管是数控铣削加工还是3D打印打样，加工难度都很低，加工周期短，成本也容易控制，非常适合作为快速迭代的工装组件使用。

　　在建模练习层面，这类结构可以帮助初学者快速掌握拉伸凸台、拉伸切除、基准面设定、倒角这些基础建模命令的使用，理解特征建模的先后逻辑——先绘制整体的底座轮廓，再分别拉伸两个不同高度的凸台，之后在高凸台上绘制两个圆孔的轮廓做切除，最后添加孔口倒角，整个建模流程逻辑清晰，能让初学者快速建立从二维草图到三维实体的建模思维，同时也能在建模过程中理解机械加工的工艺逻辑，比如为什么孔口要做倒角，为什么两个凸台的基准面要保持共面，把建模和实际加工的要求结合起来，避免出现建出来的模型无法实际加工的问题。在实际的设备装配中，这类结构件的维护也很方便，因为结构简单，没有易损的活动部件，只要定期检查锁紧螺栓是否松动，清理定位面上的加工碎屑就可以保证定位精度，不需要复杂的维护保养流程，非常适合用在对成本敏感、需要快速搭建的小型自动化工位上。
