工业导向支撑支架结构设计

　　在自动化输送线、工装夹具定位单元以及小型专用设备的直线运动导向环节，这类导向支架是承担运动副导向、部件承载定位的基础结构件，日常多配套直线光轴、滑动导杆使用，为往复运动的执行端提供稳定的运行轨迹约束，避免运动过程中出现径向窜动、偏载卡滞的问题。从实际应用场景来看，这类支架常出现在小型工件移栽机构、检测工位的滑动定位模组、非标工装的快换导向结构中，相比一体式铸造的导向座，这种分体加工的支架结构加工难度更低，安装调整的冗余量更大，更适配小批量定制化的非标设备开发场景。

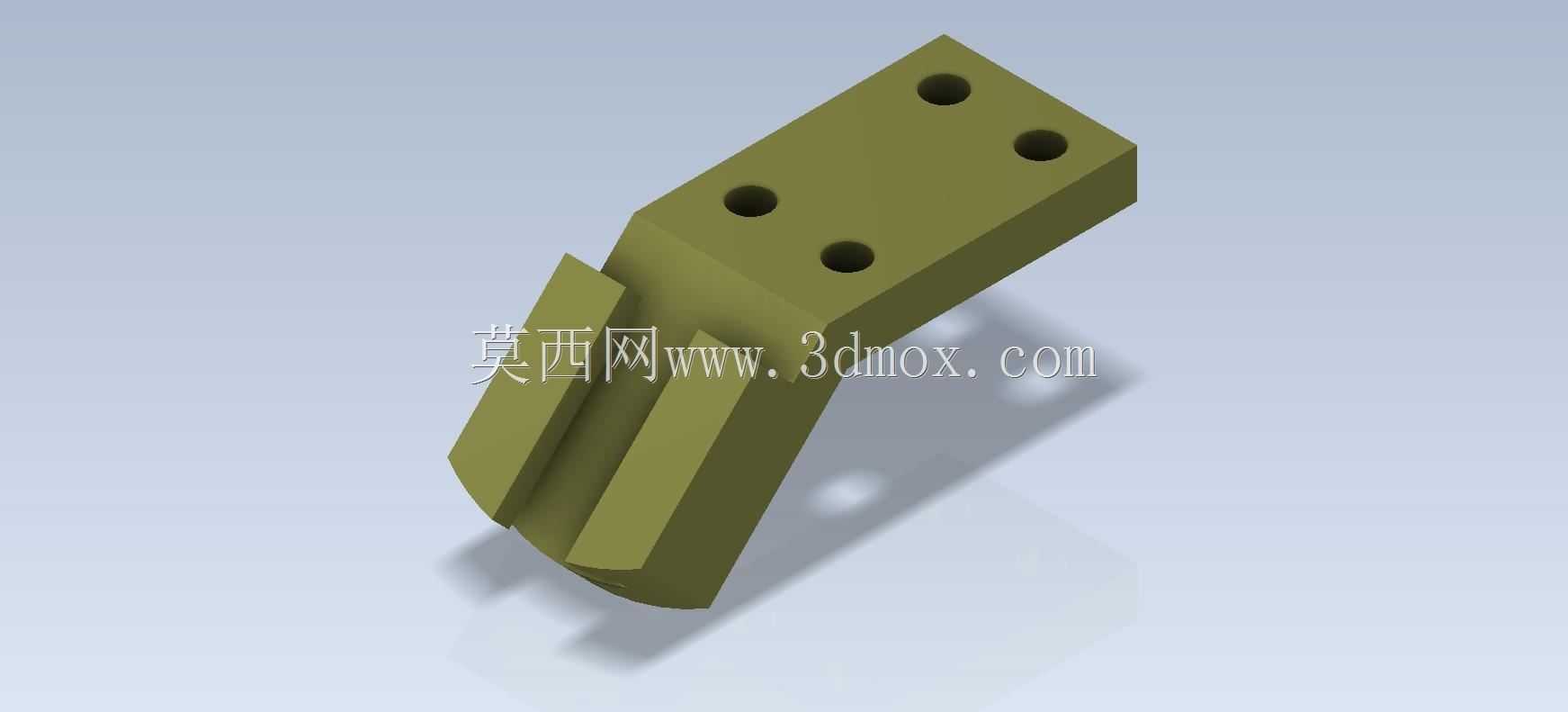

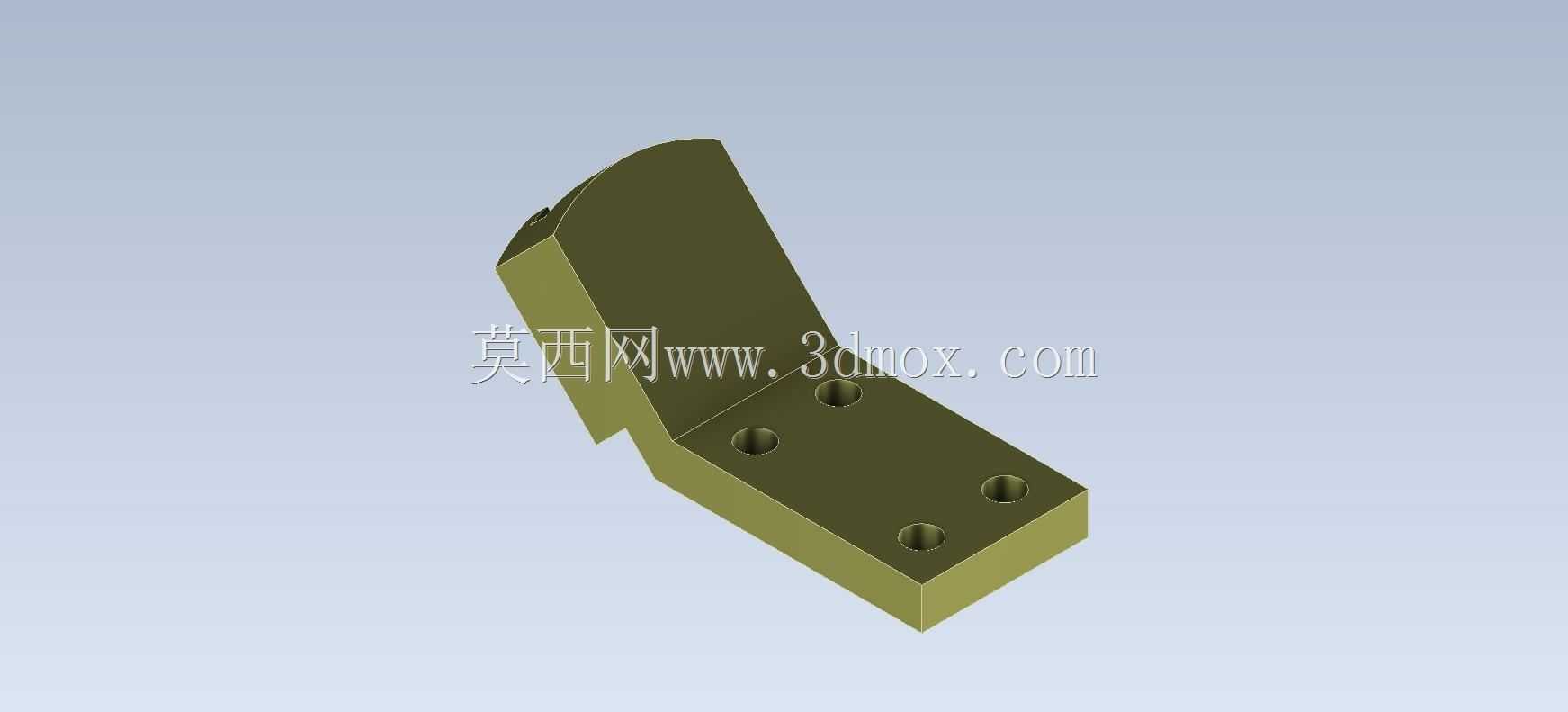

　　从功能特性上拆解，这个支架的结构分为两个核心功能段：上部的安装基座段为规整的矩形块体，上面开设的四个通孔为安装固定孔，用于将整个支架锁紧在设备的安装基板或者型材架上，孔位的排布采用对称式设计，既可以保证安装后的受力均匀，也能在安装时提供一定的位置调整余量，避免单孔定位带来的装配偏差。下部的导向夹持段开设了通槽结构，槽体的两个平行侧壁为导向工作面，工作时导杆或者滑动件从槽内穿过，侧壁的平面精度直接决定了导向的顺滑度，槽体端部做了圆弧过渡处理，一方面是去除加工锐边避免装配时刮伤配套零件的表面，另一方面也能在导杆穿入时起到导入引导的作用，降低装配对位的难度。

　　设计这类支架的时候，首先要明确的是安装边界的约束：上部安装面的平面度需要控制在合理公差范围内，保证和设备安装基面贴合紧密，不会因为贴合间隙导致锁紧后支架出现形变，影响下部导向槽的平行度；四个安装孔的孔距公差需要和配套的安装基板孔位公差匹配，通常采用基孔制的间隙配合，既保证安装时可以顺利对位，也不会因为间隙过大导致支架固定后出现松动偏移。下部导向槽的宽度尺寸需要根据配套导向件的直径或者宽度来设定配合公差，如果是用于滑动导向的场景，槽宽和导向件之间需要预留合理的滑动间隙，同时要保证两个槽壁的平行度、槽壁和上部安装面的垂直度，否则会导致滑动时阻力过大，甚至出现运动卡滞的问题。

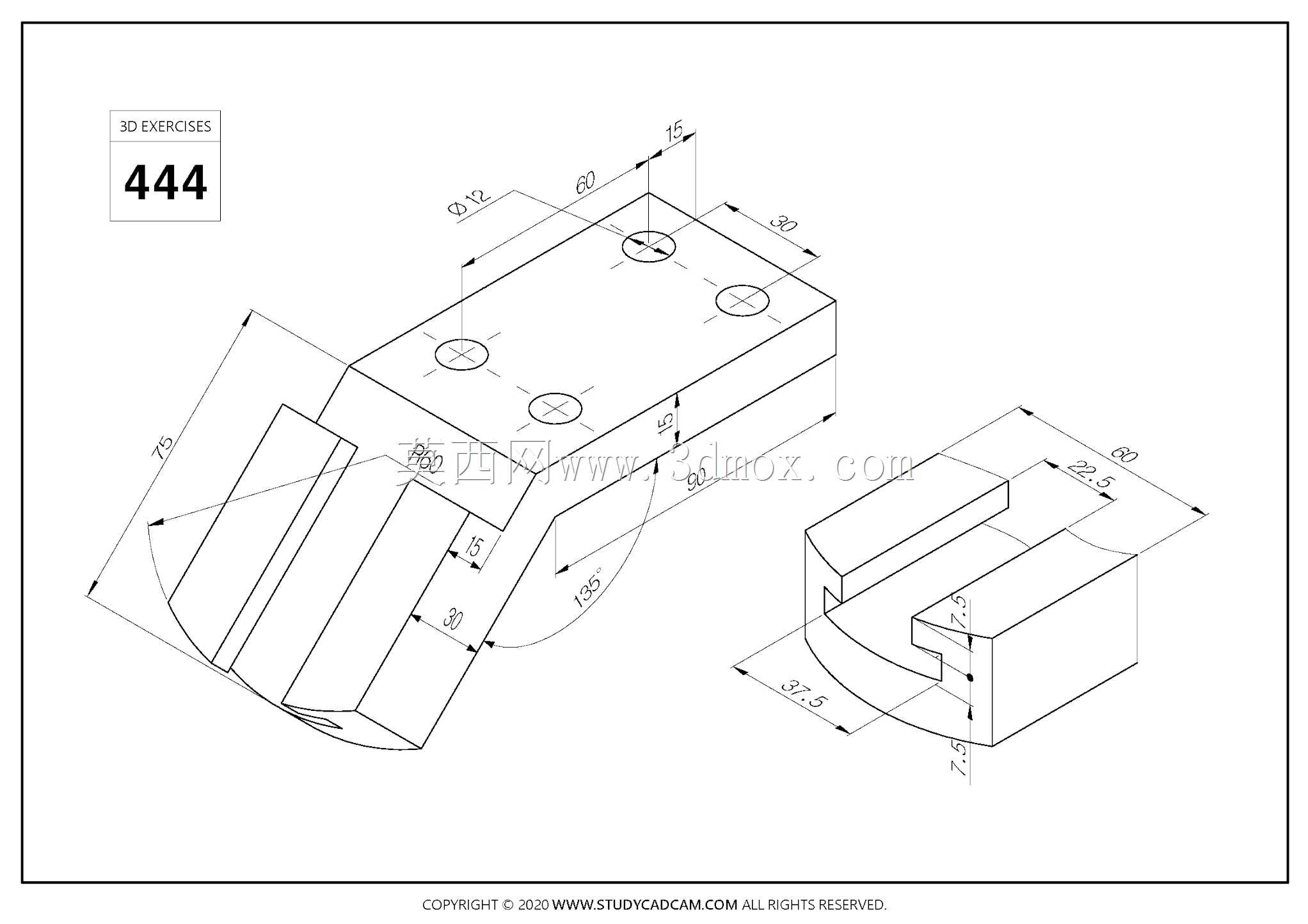

　　从加工工艺的角度考虑，这个支架的结构完全适配常规的铣削加工流程，上部的安装孔可以直接通过钻削、铰削完成加工，下部的导向槽可以通过立式铣床或者加工中心一次走刀铣出，圆弧端部可以通过铣刀圆弧插补加工成型，不需要额外的特殊工装或者复杂工序，加工成本可控，也适合初学者作为三维建模和加工工艺练习的案例。建模过程中需要注意特征的先后逻辑：先绘制上部基座的矩形轮廓拉伸成型，再绘制下部导向段的轮廓进行拉伸合并，之后依次添加安装孔、导向槽、端部圆角这些细节特征，建模时要保证各个特征的定位基准统一，以上部安装面的中心作为设计基准，这样后续调整尺寸参数的时候不会出现特征错位的问题，也方便后续导出工程图标注尺寸的时候，基准和加工工艺的定位基准保持一致，减少工艺转换过程中的公差累积。

　　实际选型使用的时候，需要先核算支架的承载能力：根据导向段的受力方向、负载大小来确认支架的材质和壁厚，如果是轻载的检测工位、手动操作工装，可以采用硬质铝合金材质加工，降低整体重量；如果是负载较大、往复运动频率高的冲压线周边导向结构，则需要选用45号钢或者不锈钢材质，并且对导向槽的工作面做淬火处理，提升表面耐磨性能，延长使用寿命。安装时需要先将支架初步预紧在安装基面上，穿入配套的导向件，调整导向件的水平度或者垂直度之后，再对角锁紧安装孔的螺丝，避免锁紧过程中支架出现偏移，导致导向件的同轴度偏差过大，影响后续运动的顺畅性。这类结构虽然看起来简单，但是作为设备运动机构的基础支撑件，其形位公差的控制会直接影响整个机构的运行精度和使用寿命，设计时不能因为结构简单就忽略公差配合和工艺合理性的校验。
