城市公交车辆底盘车架结构三维设计

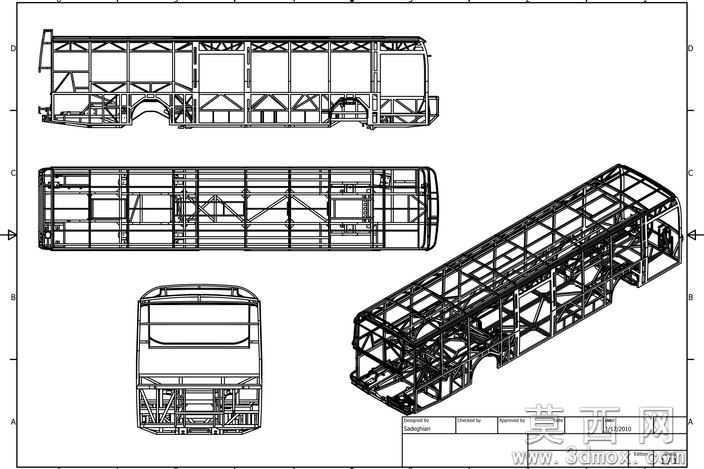

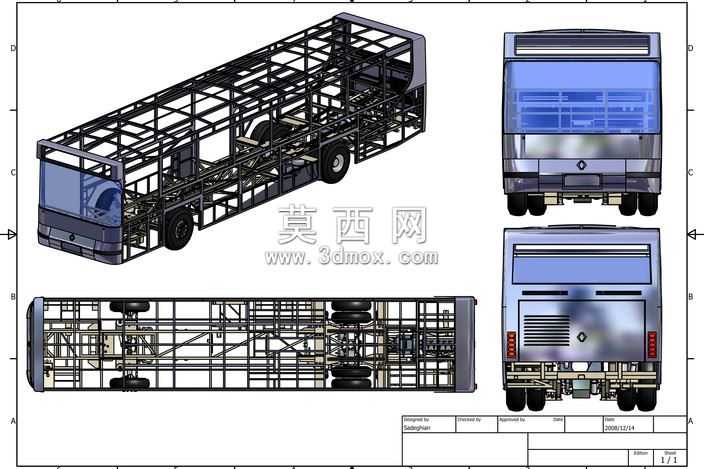

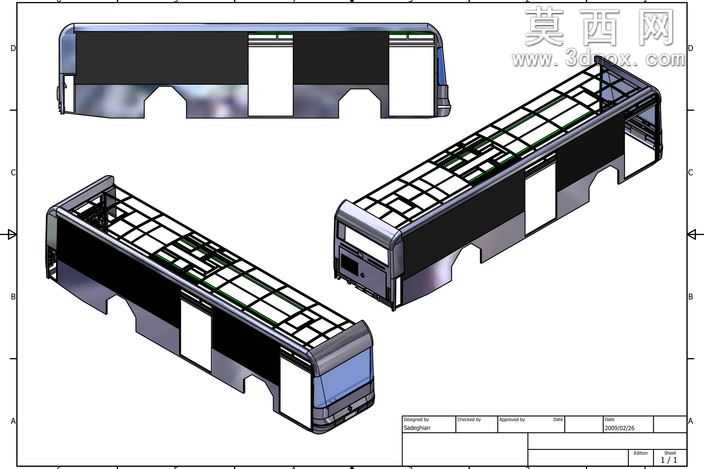

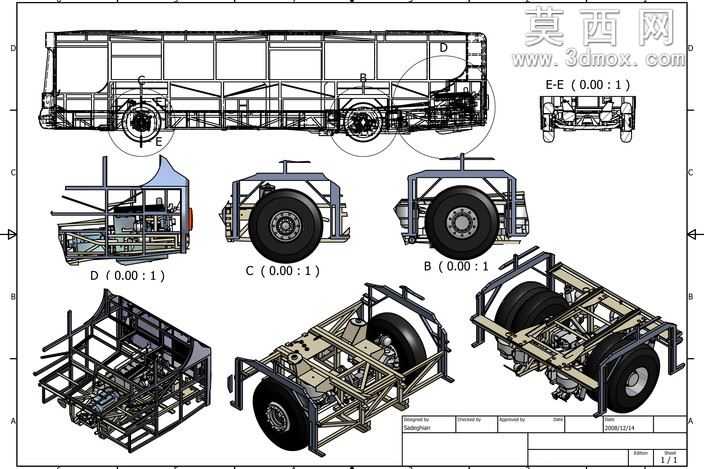

本作品为城市公交车辆的完整底盘及车身骨架三维结构设计，建模过程严格遵循城市客车的实际结构逻辑，从整车轮廓的骨架搭建入手，先完成车身侧围的整体框架拓扑，按照公交车辆的车门、车窗排布规律划分梁架分段，确保侧围骨架的受力路径连贯合理。建模时对底盘部分做了精细化拆分，分别完成前转向桥区域、中间承载区域、后驱动桥区域的独立结构设计，前桥模块还原了转向机构与悬架的安装位布局，清晰呈现转向轮周边的车架加强结构；中桥及后桥模块细化了车架纵梁与横梁的连接方式，对轮胎安装位、制动系统排布、悬架固定点都做了1:1比例的结构还原，所有梁架的搭接位置都做了贴合实际焊接工艺的处理，没有出现结构穿模或逻辑矛盾的问题。模型同时包含多视角的结构剖视展示，通过不同角度的轴测视图、局部放大视图，清晰呈现车架内部的管线预留位、部件安装空间，材质设置上区分了金属车架的哑光钢材质感、橡胶轮胎的深色防滑质感，不同结构部件通过材质差异做了明确区分，方便观察各部分的装配关系。设计思路围绕城市公交的大承载、长运营的需求展开，底盘车架采用纵横梁交错的格栅式结构，在车轮位置、车门位置都做了局部加强设计，既保证整车骨架的结构强度，也合理控制了整体重量，车身骨架的立柱排布匹配公交车辆的站立载客空间需求，预留了足够的车内通行与站位空间，所有结构的尺寸比例都参考常规12米级城市公交的参数设定，各部件的装配关系符合商用车的实际生产逻辑，可用于公交车辆结构教学、底盘设计参考等场景，完整呈现了城市公交从整车轮廓到底盘细分部件的全结构设计逻辑，每一处连接结构都做了写实还原，没有省略关键的受力构件与安装结构。
