适配6mm轴的M2规格20齿锥齿轮结构

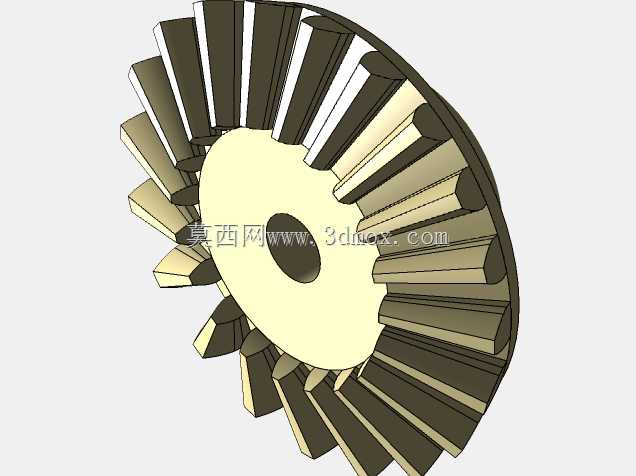

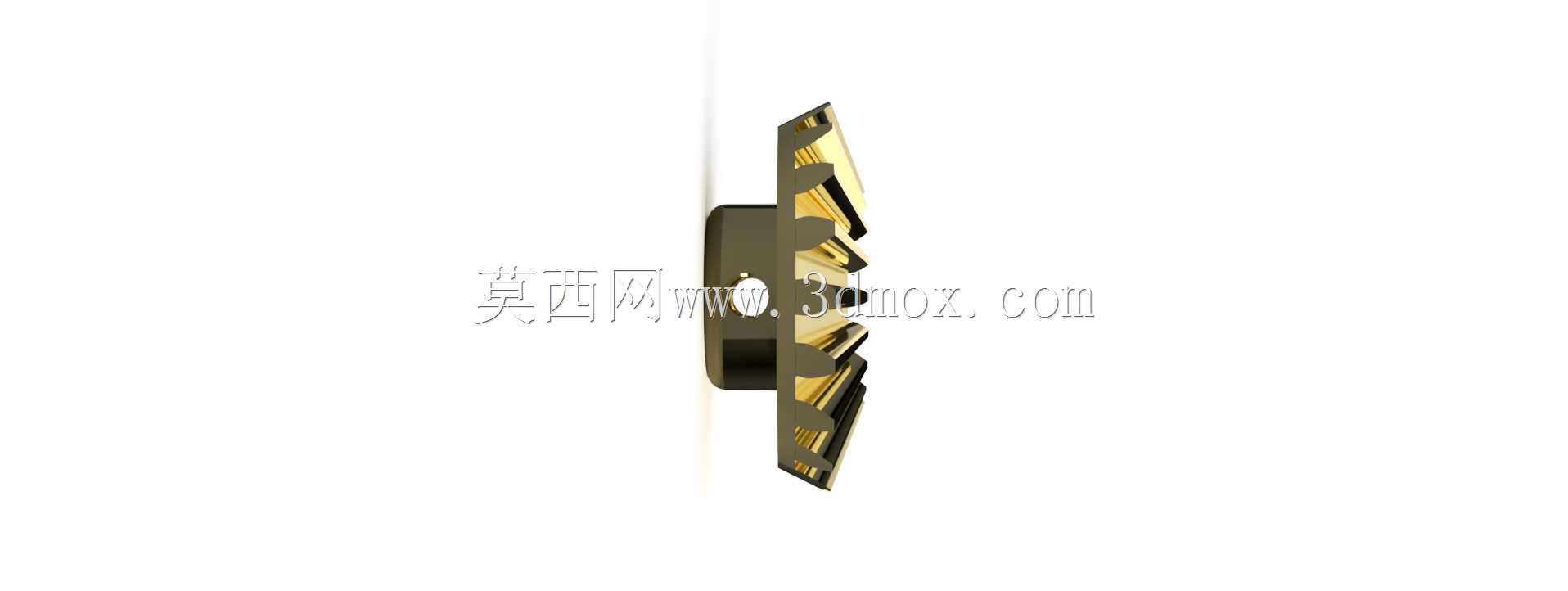

　　在小型自动化输送模组、桌面级精密传动机构、航模动力传输单元这类对安装空间有严格限制的场景里，小模数锥齿轮的应用占比一直不低，尤其是需要在交错轴之间完成动力换向传递的工位，直齿锥齿轮凭借加工门槛低、装配调整容错空间适中、传动效率稳定的特点，是很多结构工程师做方案选型时的优先选项。这款20齿的M2锥齿轮，在设计之初就瞄准了小负载、紧凑安装的使用需求，没有采用常规锥齿轮独立安装的轴孔键槽结构，而是直接集成了适配6mm光轴的联轴器段，省去了额外采购联轴器、做轴系同轴度调整的工序，对于小批量试制的设备或者DIY类的传动结构来说，能大幅压缩装配调试的时间成本。从实际传动特性来看，M2模数的锥齿轮单齿齿厚适中，

　　20齿的齿数选择避开了小齿数锥齿轮容易出现的根切问题，齿面受力分布更均匀，在额定负载下的齿面接触疲劳强度能满足小型传动机构的长期运行需求，交错轴传动的换向角度采用行业通用的90度配置，能直接适配绝大多数垂直换向的传动布局，不需要额外调整安装座的角度基准。设计过程中，联轴器段的锁紧结构采用M2螺栓顶丝固定的方案，对应的轴段位置做了局部平面处理，避免光轴传动时出现的打滑窜动问题，齿轮本体和联轴器段采用一体化结构设计，减少了分体装配带来的累计同轴度误差，运转时的径向跳动量能控制在小模数传动的允许范围内。安装边界方面，齿轮的最大外径匹配M2模数20齿锥齿轮的齿顶圆尺寸，轴向总长度包含联轴器段的安装空间，在做安装座设计时，

　　只需要预留出齿轮啮合的侧隙调整空间，以及联轴器顶丝的操作空间即可，不需要额外预留分体联轴器的安装避让位。实际使用时，如果需要适配不同直径的传动轴，只需要拆分模型中联轴器段的冗余结构，重新填充轴孔尺寸就能快速生成适配不同轴径的衍生版本，不需要重新计算锥齿轮的齿形参数，能大幅缩短同系列不同规格传动件的建模周期。齿形部分采用标准直齿锥齿轮的渐开线齿廓，啮合时的重合度满足平稳传动的要求，在1000rpm以内的转速工况下，传动噪音和振动都能控制在小型设备的可接受范围内，不会因为齿形精度问题带来额外的运转异响。对于做小型传动机构设计的工程师来说，这类集成了联轴器功能的锥齿轮，能有效简化轴系的结构设计，减少传动链上的零件数量，

　　降低装配环节的复杂度，尤其适合在安装空间局促、负载不大的传动场景中使用，比如小型分拣设备的换向传动机构、桌面机械手的关节动力传输、小型航模的动力换向结构等，都能直接套用这类结构做适配调整。建模过程中，齿形部分的参数严格遵循直齿锥齿轮的几何计算逻辑，分锥角、齿顶高、齿根高的参数都匹配标准模数系列的取值，保证和同模数其他齿数锥齿轮啮合时的侧隙处于合理区间，不会出现卡滞或者侧隙过大导致的传动回差问题。联轴器段的壁厚做了针对性的加强处理，避免顶丝锁紧时出现壁部开裂的问题，同时顶丝孔的位置避开了齿轮的齿根受力区域，不会因为开孔影响齿轮本体的结构强度。
