适配6mm轴M2螺纹联轴器的锥齿轮结构

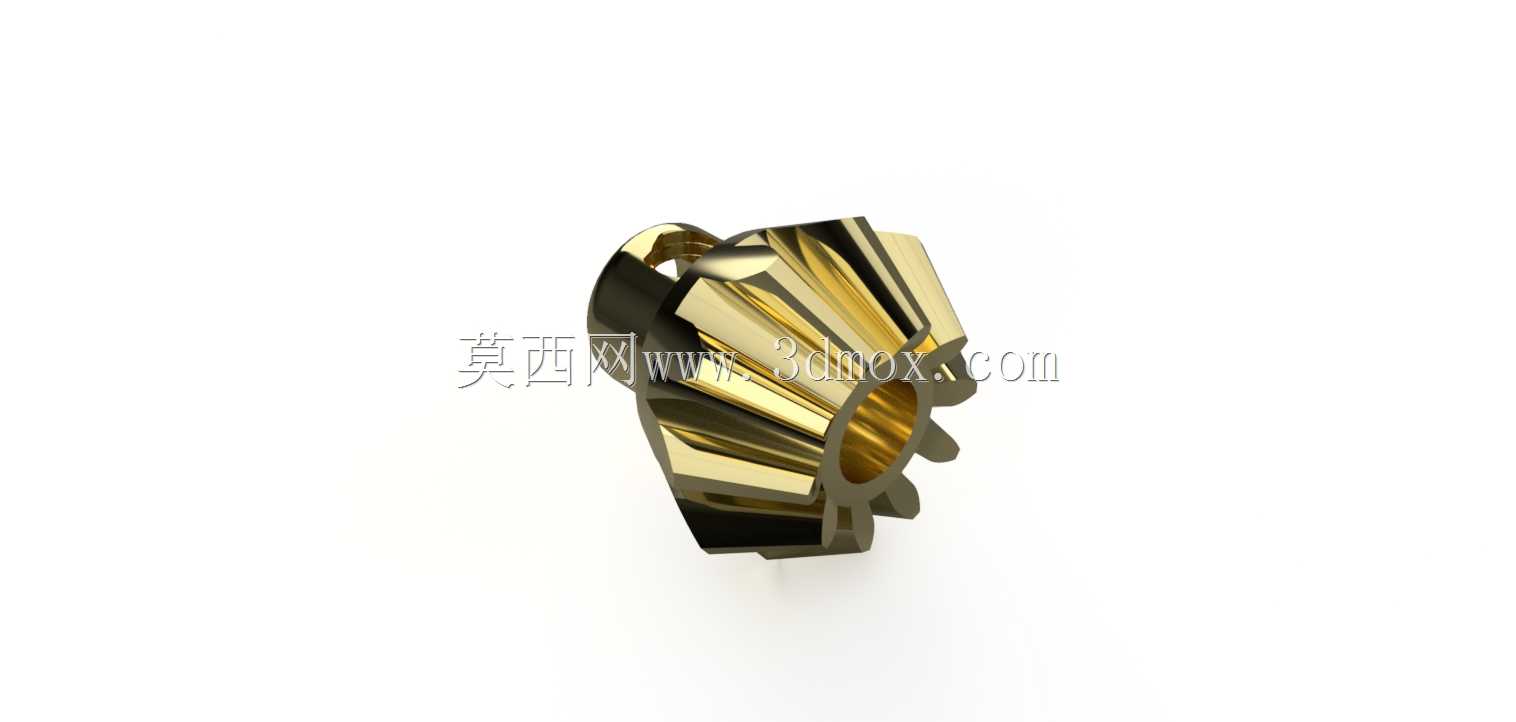

　　在小型精密传动场景中，这类模数2、齿数10的锥齿轮常被用于交轴传动的动力传递环节，常见于小型桌面自动化设备、航模动力总成、精密检测仪器的转角传动工位，承担两相交轴之间的旋转运动与扭矩传输功能，适配的安装轴径为6mm，可直接匹配带M2螺纹锁紧结构的联轴器，无需额外加工定制转接轴套，能大幅缩短小型传动模组的装配调试周期。从实际使用场景来看，这类小模数锥齿轮的传动交角通常为90度，齿部采用直齿锥齿形设计，啮合过程中不存在轴向附加分力带来的额外负载，对支撑轴承的轴向承载要求更低，适合安装空间紧凑、轴向载荷耐受能力有限的小型传动结构中，比如小型云台的转角传动、桌面级分拣设备的换向输送辊驱动、微型电动工具的动力输出转角转换等场景，

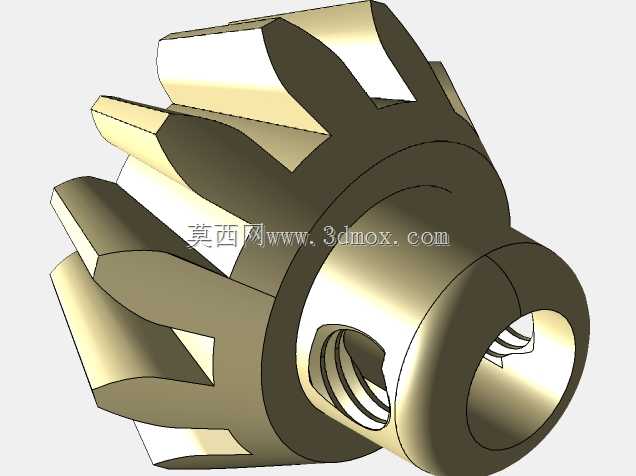

　　都能见到同规格锥齿轮的应用。从设计逻辑层面分析，该锥齿轮的齿形参数按照标准模数2直齿锥齿轮参数推导，齿顶高、齿根高均符合通用直齿锥齿轮的基准齿形规范，啮合重合度能满足轻载高速传动的平稳性要求，不会出现小齿数齿轮常见的根切问题，齿部强度经过校核，在额定扭矩范围内传动不会出现断齿、异常磨损等问题。齿轮的内孔直径严格匹配6mm安装轴，孔壁预留了M2螺纹联轴器的锁紧避让空间，装配时只需将齿轮内孔对准安装轴推入到位，拧紧联轴器上的M2锁紧螺钉即可完成固定，无需额外加工键槽、顶丝孔等结构，对于快速迭代的原型设备开发、非标小型模组的快速搭建十分友好。齿轮的轮毂部分做了轻量化的镂空设计，在保证齿根到轮毂的壁厚满足强度要求的前提下，

　　去除了多余的实体材料，既降低了齿轮自身的转动惯量，减少传动过程中的启停冲击，也能控制整体零件重量，适合对运动部件重量有严格要求的航模、小型移动机器人等应用场景。齿面的加工基准与内孔基准保持严格同轴，齿圈径向跳动控制在小模数齿轮的通用公差范围内，装配后啮合侧隙均匀，不会出现卡滞、单侧齿面过度磨损的问题，传动过程中噪音水平能满足小型精密设备的使用要求。在安装边界方面，该锥齿轮的轴向定位尺寸与配套的M2螺纹联轴器锁紧位置完全匹配，装配后齿轮的背锥面与相邻传动件的端面预留有足够的安全间隙，不会出现运转过程中端面摩擦的问题，齿轮的最大外径满足小空间安装的尺寸限制，不会和周边的结构支架、线路等部件发生运动干涉。实际选型使用时，

　　需要注意匹配的从动锥齿轮参数保持一致，保证两轴的交角、安装距符合设计要求，啮合接触斑点调整到齿面中部位置，就能实现稳定的交轴传动，这类锥齿轮的传动效率在直齿锥齿轮的正常区间内，轻载工况下的传动损耗极低，能满足小型设备长时间连续运转的使用需求。对于结构设计从业者来说，这类标准化适配常见轴径与联轴器规格的锥齿轮，能直接调用到对应的传动结构设计中，省去了从零开始计算齿形参数、校核安装尺寸的步骤，大幅提升三维建模与结构设计的效率，同时也能减少后续加工、装配环节出现尺寸不匹配问题的概率。
