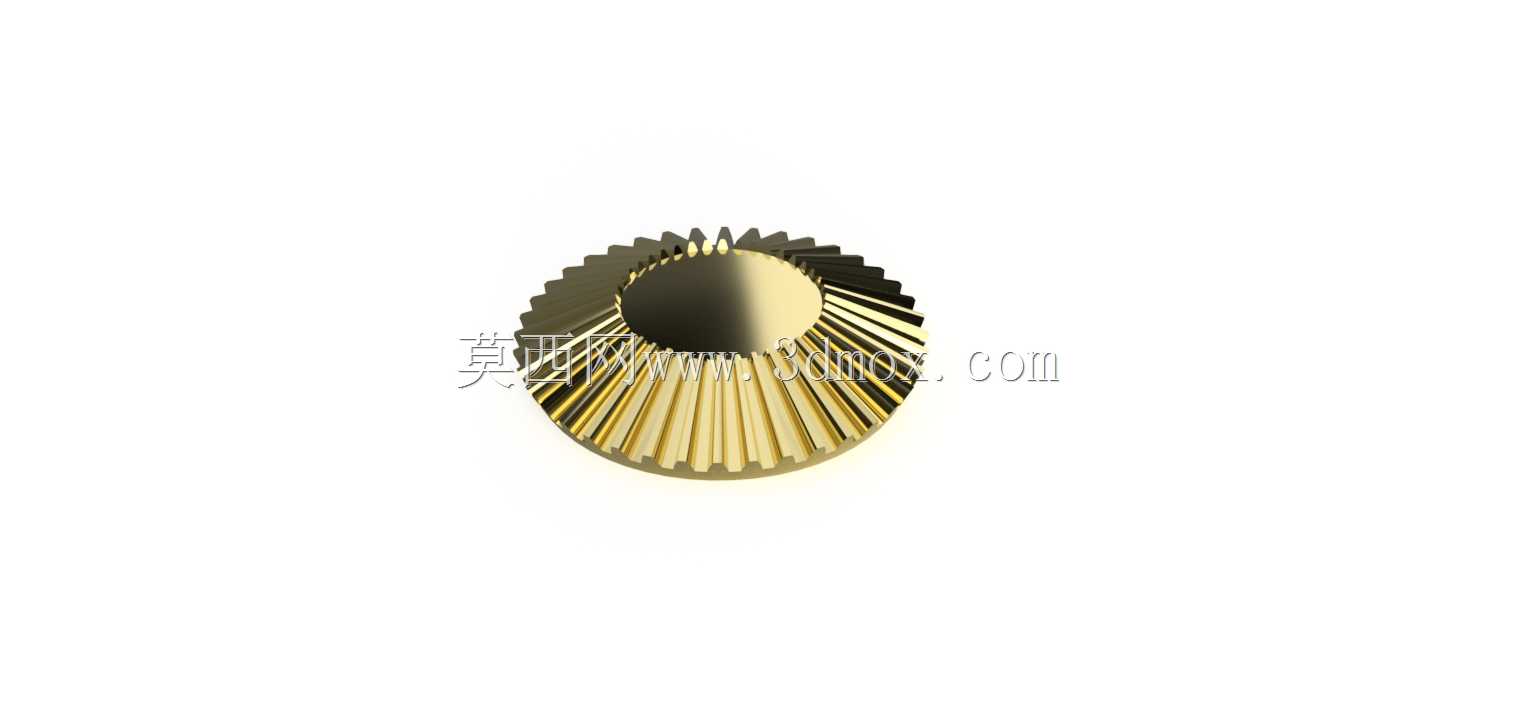

模数1齿数40直齿锥齿轮传动构件

　　这款模数1、齿数40的锥齿轮，主要用于相交轴之间的运动与动力传递，常见于两轴轴线夹角为90度的传动布局中，在小型自动化设备的进给机构、桌面级工装夹具的传动单元、精密检测仪器的角度调整组件里都能见到这类构件的身影。不同于平行轴传动的圆柱齿轮，锥齿轮的轮齿分布在截锥体表面，齿形从大端到小端逐渐收窄，设计时首先要确定分锥角参数，配对齿轮的分锥角之和等于两轴的轴交角，当轴交角为常规90度时，单个齿轮的分锥角正切值等于自身齿数与配对齿轮齿数的比值，这一参数直接决定了齿轮的安装定位基准。从安装边界来看，这款齿轮的背锥端面是核心安装基准面，通常需要与配套轴系的轴肩端面紧密贴合，保证分锥顶点与两轴轴线交点完全重合，一旦出现安装偏移，

　　会导致轮齿接触区偏向齿端，轻则加剧齿面磨损，重则出现轮齿崩断的故障。齿宽的选取也有明确的工程约束，一般不超过外锥距的三分之一，同时要满足齿宽系数的取值范围，避免小端齿厚过薄导致强度不足，这款40齿的锥齿轮齿宽取值刚好覆盖了常用传动载荷下的强度需求，大端齿厚经过参数校核，能在额定扭矩下保证齿根弯曲强度满足工况要求，不会出现过载断齿的问题。在实际应用场景中，这类小模数锥齿轮多用于传递中小扭矩的场合，比如小型包装设备的分瓶机构传动、3D打印设备的挤出头角度调整传动、精密电子组装设备的工位转位传动，这些场景对传动的平稳性有一定要求，因此齿形加工时需要严格控制齿向误差与齿距累积误差，保证轮齿啮合时的接触斑点位于齿面中部，

　　避免边缘接触带来的冲击与噪音。设计过程中，首先要明确传动比要求，40齿的配置通常搭配小齿数锥齿轮实现减速传动，当配对齿轮齿数为10时，传动比为4，能将输入端的高转速低扭矩转换为输出端的低转速高扭矩，匹配执行机构的负载需求。轮齿的压力角选用标准20度，保证齿面接触强度与齿根弯曲强度的平衡，同时降低加工时的刀具成本，不需要定制特殊角度的成型铣刀或者滚刀。从外形尺寸来看，齿轮的大端分度圆直径为模数乘以齿数，即40毫米，外锥距根据分锥角计算得出，安装轴孔的直径需要根据配套轴的直径选配，通常会设计键槽结构来传递扭矩，键槽的位置要与轮齿的位置保持对应角度，保证安装时的啮合间隙调整余量。在装配调试环节，

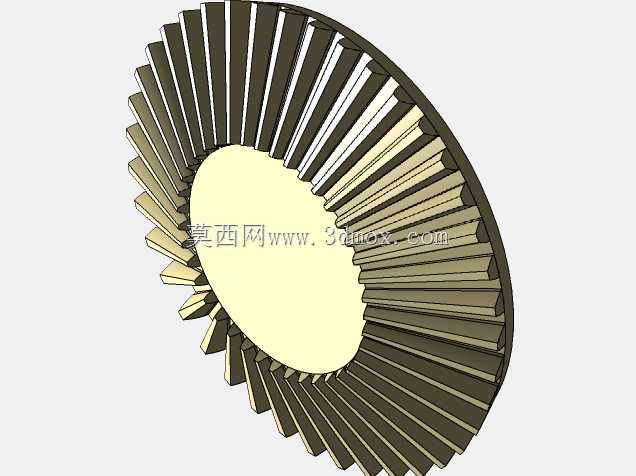

　　需要通过调整垫片的厚度来控制齿轮的轴向安装位置，保证啮合侧隙在合理范围内，侧隙过小会导致齿轮运转卡滞、润滑脂无法进入啮合面，加剧齿面磨损；侧隙过大则会导致传动回程误差增大，影响精密传动场景下的定位精度。这类锥齿轮的常用材质根据工况不同有所区分，常规无腐蚀、轻载场景下可选用工程塑料注塑成型，能降低传动噪音、减少润滑需求；中载、有一定转速要求的场景下多选用45号钢调质处理，齿面硬度达到HB220-250，兼顾强度与加工成本；高速重载场景下则需要选用20CrMnTi渗碳淬火，齿面硬度达到HRC58-62，提升齿面接触疲劳强度，延长使用寿命。建模过程中需要先构建分锥、背锥、顶锥、根锥四个基准锥面，通过背锥展开的当量齿轮参数来绘制齿形轮廓，再沿分锥母线方向扫描切除出轮齿结构，最后阵列得到全部40个轮齿，建模时要注意齿顶间隙的预留，保证配对齿轮啮合时齿顶与齿根之间有合理的间隙，避免运转时出现顶齿现象。在设备维护环节，这类锥齿轮需要定期补充润滑脂，尤其是金属材质的齿轮副，润滑脂能在齿面形成油膜，减少金属直接接触带来的磨损，延长构件的使用寿命，同时要定期检查轮齿的磨损情况，当齿面出现点蚀、胶合或者轮齿出现崩边时，需要及时更换，避免故障扩大影响整台设备的运行。
