8欧姆1瓦规格圆形电声扬声器结构

　　在消费电子、小型工控提示终端、便携音频设备的结构开发环节，这类小功率圆形扬声器是极为常用的电声转换部件，本次建模的8Ω1W规格扬声器，主要面向对安装空间有严格限制、发声功率需求不高的应用场景，比如小型桌面数码设备的提示音输出、便携检测仪器的报警发声、入门级音频外设的全频发声单元，也可作为智能家居终端的语音播报部件使用，覆盖从民用消费电子到小型工业提示装置的多类装机需求。

　　从实际功能层面看，该类扬声器的核心作用是将前端电路输出的音频电信号转换为可被人耳识别的机械振动声波，1W的额定功率决定了它不适合大音量扩声场景，更适合近距离的语音提示、音效播放场景，8欧姆的阻抗匹配绝大多数小功率音频功放电路，不需要额外做阻抗适配电路，能直接对接常用的功放输出端口，降低终端设备的电路设计复杂度。建模过程完全参照实物的实际安装尺寸做等比例还原，没有做夸张的结构简化，所有和装配相关的边界尺寸都严格对齐实物测量值，包括圆形振膜的有效直径、盆架的外圈安装尺寸、背部磁路组件的凸起高度，这些尺寸都是结构设计阶段需要重点核对的安装边界，避免装机时出现和周边结构干涉的问题。

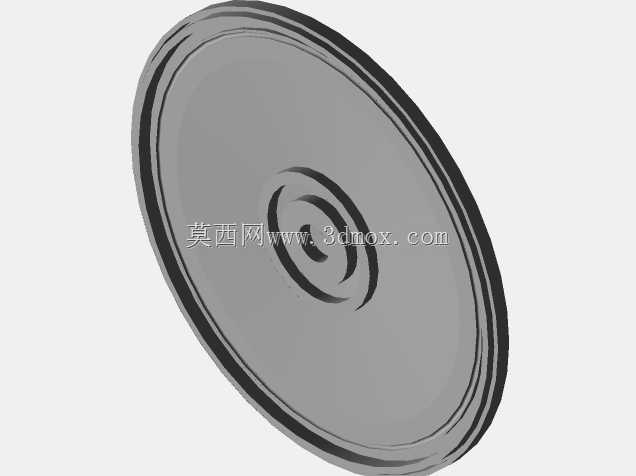

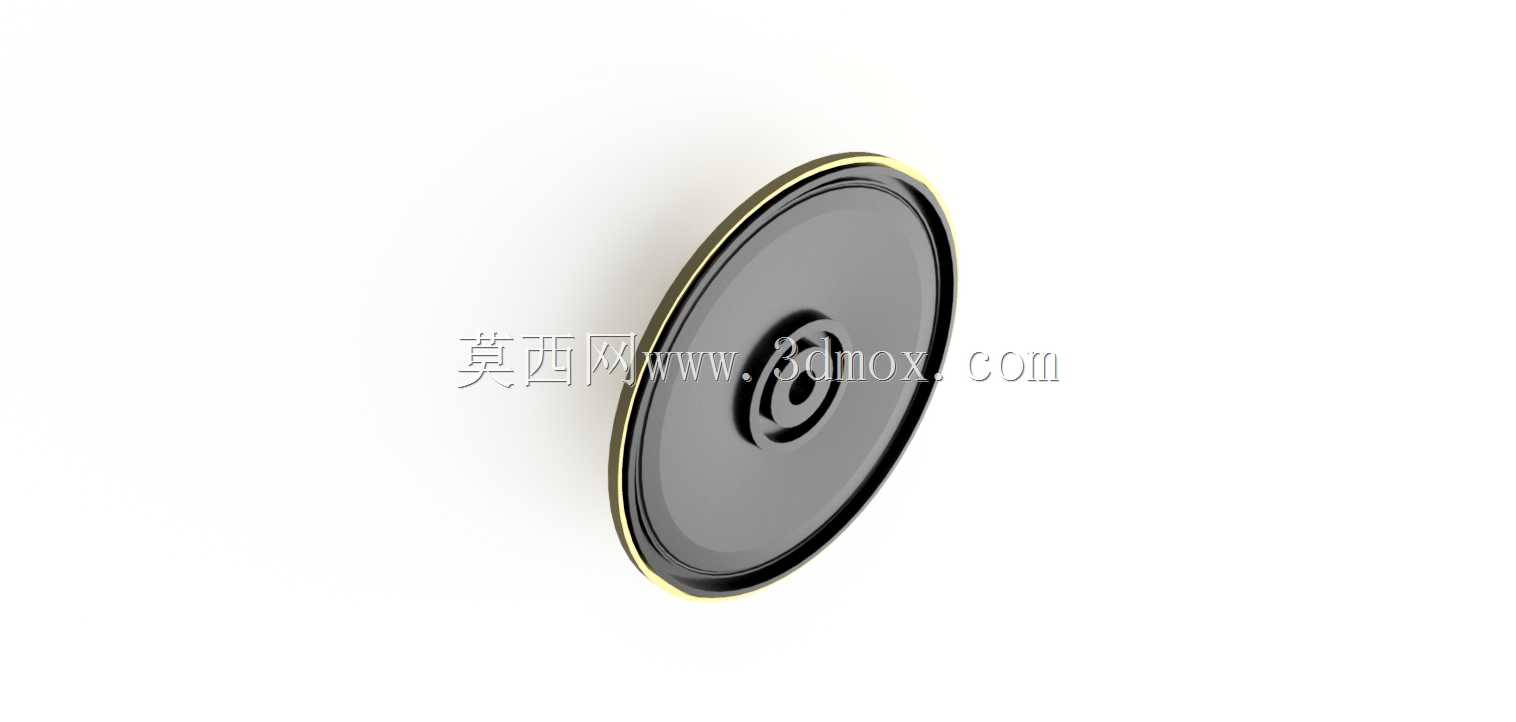

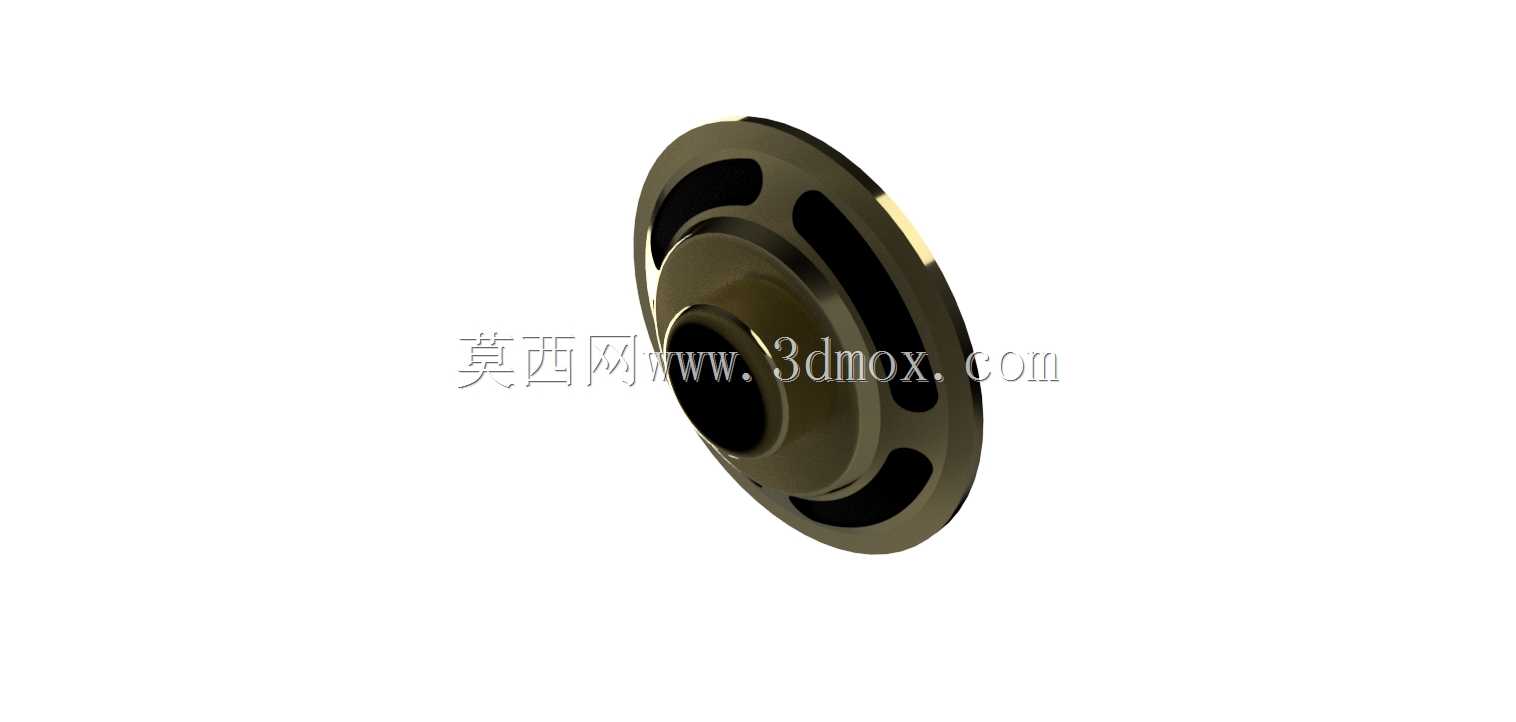

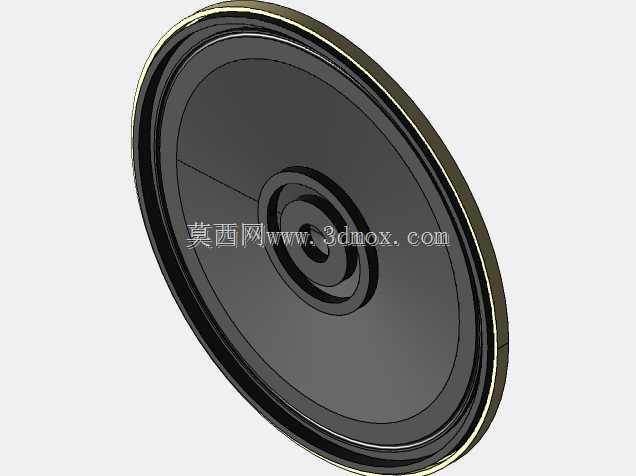

　　设计建模时优先还原了产品的实际装配逻辑，扬声器的盆架作为核心承载结构，外圈的金属包边既做结构加强，也为前端的防尘网、固定压圈提供安装贴合面，建模时保留了盆架边缘的细微厚度差，还原实际冲压件的结构特征；中心的振膜部分做了曲面弧度还原，对应实物振膜的发声振动曲面，中心的防尘帽凸起结构也完全参照实物比例，没有做平面化简化；背部的磁路组件还原了圆柱形磁钢的实际外径和突出高度，这部分是安装时最容易和后方电路板、结构筋位产生干涉的区域，建模时严格控制了磁路部分的轴向尺寸，确保结构工程师调用模型做装配校核时，能直接获取准确的空间占用数据。需要注意的是，本次建模仅还原扬声器的本体结构，没有包含外接引线部分，这是因为不同终端设备的引线走向、焊盘位置都有定制化需求，实际应用时需要根据自身PCB布局调整引线长度和焊接位置，不需要被模型的引线结构限制设计思路。

　　从安装适配角度看，这类圆形扬声器的常规固定方式有两种，一种是通过盆架外圈的安装点位打胶固定，适合对密封有要求的音腔结构，另一种是通过压圈压紧盆架边缘做机械固定，适合需要经常拆装维护的设备结构，建模时保留了盆架边缘的完整环形平面，能适配这两种主流的固定方案，不需要额外修改模型的安装面结构。振膜前方的预留空间需要满足振动行程要求，建模时的振膜位置对应实物的静止安装位置，结构设计时需要在振膜前方预留至少1mm的净空区域，避免大音量振动时振膜触碰前方的防尘网或者外壳出音孔结构，导致声音失真甚至损坏振膜。背部磁路部分和后方结构的间距也需要做合理预留，避免磁钢接触金属结构件产生振动异响，同时要注意磁钢的磁场影响，不要将霍尔传感器、磁敏元件直接布置在磁钢正后方的近距离区域，避免磁场干扰器件正常工作。

　　在做整机结构的音腔设计时，该扬声器的前音腔需要尽量做密封处理，出音孔的总面积要匹配振膜的有效发声面积，避免因为出音不畅导致高频响应衰减，后音腔的容积可以根据目标频响做调整，小容积后音腔会提升低频的截止频率，适合只做提示音输出的场景，适当增大后音腔容积可以优化低频的发声效果，适合有简单音乐播放需求的设备。建模时的所有外形尺寸都可以直接导入装配环境做干涉检查，不需要额外测量实物调整尺寸，能有效缩短结构开发阶段的元件建模周期，也能避免因为手动建模的尺寸误差导致的装配问题。
