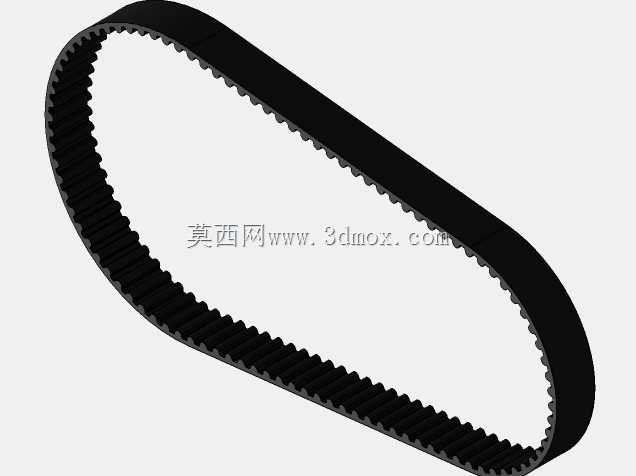

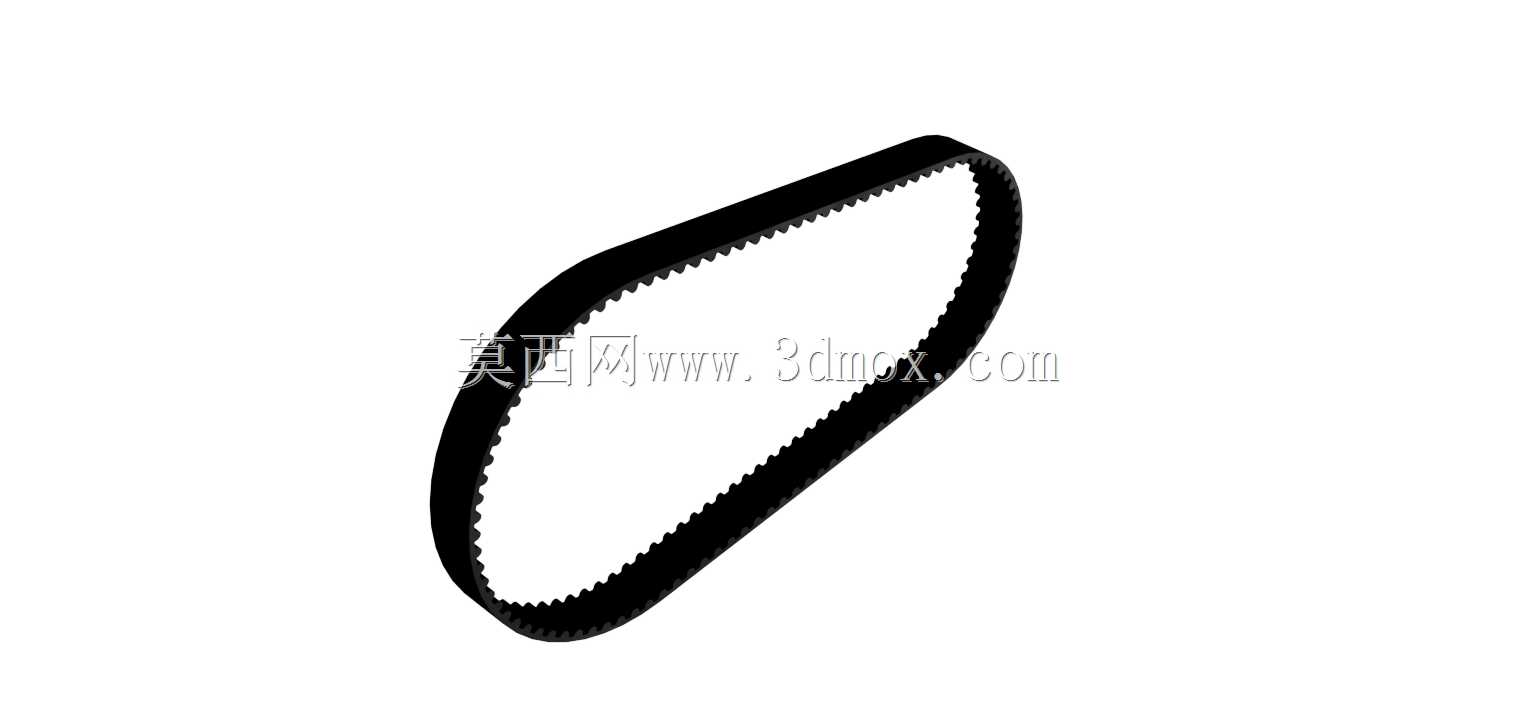

200mm周长环形齿形同步传动皮带

　　这款环形齿形传动件，是机械传动系统里常见的挠性传动部件，日常在小型自动化输送线、桌面级精密传动模组、3D打印设备进给轴、小型办公设备走纸机构、小家电动力传输结构里都能见到它的身影。和普通平皮带靠摩擦力传动的逻辑不同，带齿的结构能和带轮的齿槽完全啮合，不存在打滑的问题，传动比能保持恒定，哪怕是频繁正反转的启停工况，传动精度也能维持在稳定区间，不会出现丢转、传动滞后的问题。做结构设计选型的时候，首先要卡准安装边界，这款皮带的有效周长为200mm，选型时要先核算两个传动带轮的中心距调整范围，确保安装时皮带能有合理的张紧余量，既不能张紧力过大导致皮带齿根长期受交变应力出现早期断裂，也不能张紧不足导致啮合间隙过大出现跳齿。从结构设计细节来看，

　　皮带的齿形采用了等距梯形齿廓，齿侧和带轮齿槽的接触面积均匀，载荷能沿着齿宽方向均匀分布，不会出现局部应力集中的情况；带体的基体采用挠性耐屈绕的材质，背部做了平整处理，背面如果需要加装附件或者配套压带轮使用，也能保证接触平稳，不会出现运行抖动。齿根位置做了圆弧过渡处理，避免直角结构带来的应力集中，大幅提升了皮带的耐弯曲疲劳寿命，哪怕是在小直径带轮的高速往复运行工况下，也能减少齿根开裂的风险。实际设备装配调试的时候，要注意两个带轮的端面平行度公差，必须控制在合理范围内，不然皮带运行时会出现单边蹭挡边、齿面偏磨的问题，大幅缩短使用寿命；张紧机构优先推荐采用中心距可调的结构，不建议过度依赖张紧轮，若结构空间受限必须加装张紧轮，

　　要尽量将张紧轮布置在皮带的松边内侧，减少对带齿啮合的干扰。这类齿形皮带相比齿轮传动、链传动，运行时的噪音更低，不需要额外添加润滑脂，日常维护成本极低，而且自身具备一定的缓冲吸震能力，能过滤掉动力端输出的小幅振动，让末端执行件的运行更平稳。在小型精密设备的设计中，这类同步带经常被用在对传动精度有要求、但载荷不算特别大的动力传输场景，比如小型雕刻机的X/Y轴进给、桌面型点胶机的位移传动、智能仓储的小型分拣模组输送，它不需要像齿轮传动那样严格控制中心距的加工公差，装配容错率更高，也不会像链传动那样运行久了出现节距拉长、传动异响的问题。建模的时候要注意还原齿形的节距参数、齿顶圆角和齿根过渡的细节，带体的环形弯曲弧度要符合实际材料的弯曲半径，

　　不能出现曲率突变的结构，不然生成的模型在做装配干涉检查、运动仿真的时候，会出现和带轮啮合错位、运动卡顿的问题，无法给后续的结构选型、装配模拟提供准确的参考。另外，带体的宽度方向要做等厚处理，齿面的粗糙度要符合实际传动的接触要求，不能出现齿形歪斜、节距不均的建模错误，否则后续导出工程图或者做3D打印样件验证的时候，会出现和标准带轮无法啮合的问题。
