Arduino音频播放扩展模块结构设计

　　这款音频播放扩展模块主要面向嵌入式开源硬件开发场景，可直接插接在Arduino主控板上，为各类创客项目、小型交互装置、智能演示设备提供独立的音频输出能力，无需额外搭建复杂的音频解码电路，能大幅缩短音频类交互项目的开发周期。在实际项目应用中，该模块可适配智能导览设备、小型互动艺术装置、DIY语音提示终端、教学实验演示平台等多种场景，仅需通过简单的串口指令即可触发指定音频文件的播放、暂停、切曲、音量调节等操作，无需占用主控过多运算资源。

　　从功能特性来看，模块板载独立音频解码芯片，可直接读取SD卡内存储的MP3格式音频文件，板载3.5mm音频输出插孔，可直接对接耳机、有源音箱等外放设备，排针引脚定义完全匹配Arduino标准扩展接口，插接后无需额外飞线即可完成电气连接。板载电源指示与工作状态指示灯，可直观反馈模块供电状态与当前运行状态，降低调试阶段的故障排查难度。

　　设计过程中优先保证接口尺寸的通用性与安装兼容性，SD卡插槽采用标准Micro SD卡座尺寸，插拔行程与市面上通用卡座完全一致，可兼容常规厚度的Micro SD卡，不会出现卡滞或接触不良的问题。3.5mm音频插孔采用通用三段式音频接口尺寸，可适配市面上绝大多数3.5mm规格的音频插头，插入深度与接触弹片位置均按照通用接口标准设计，保证音频信号传输稳定。排针采用标准2.54mm间距排针，引脚排布完全匹配Arduino主控板的对应IO口，插接后引脚对位准确，不会出现错位、虚接的情况。

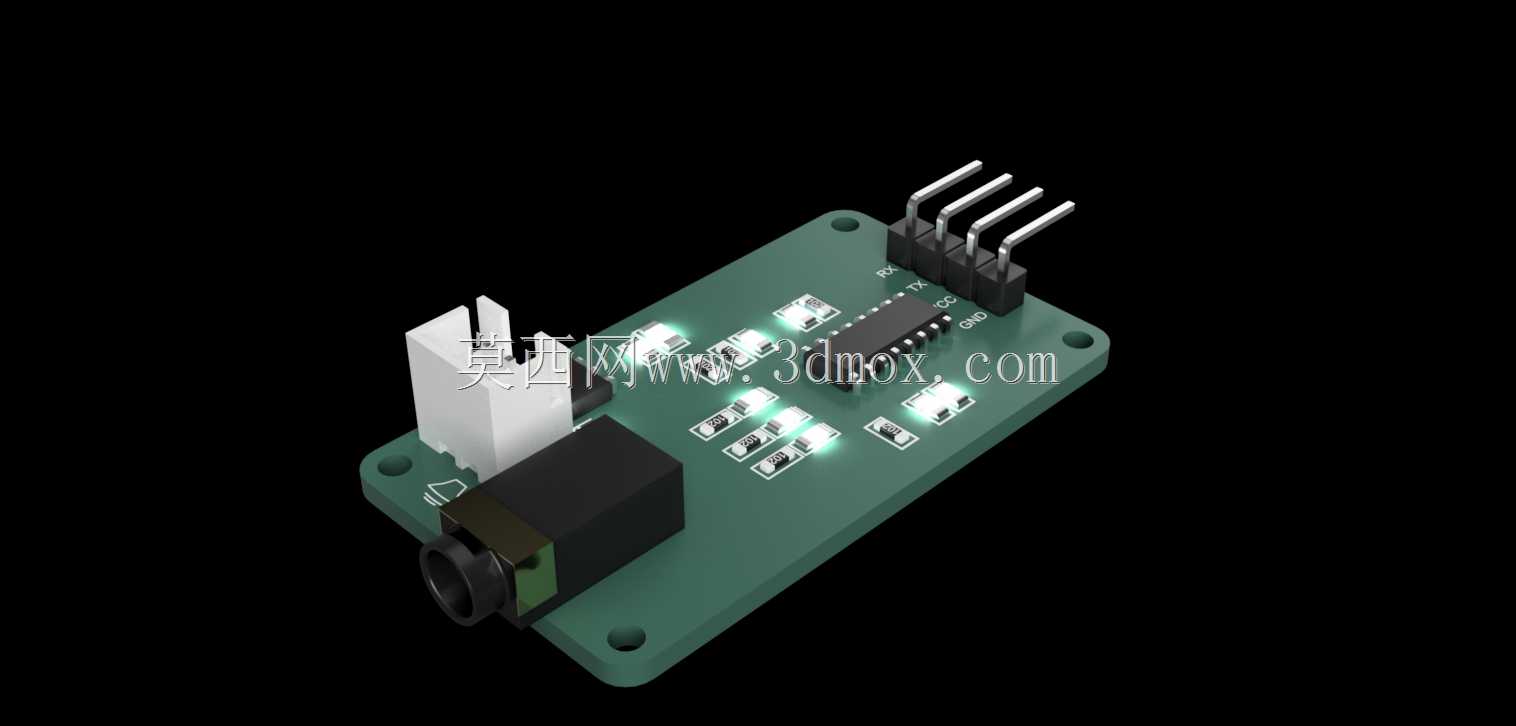

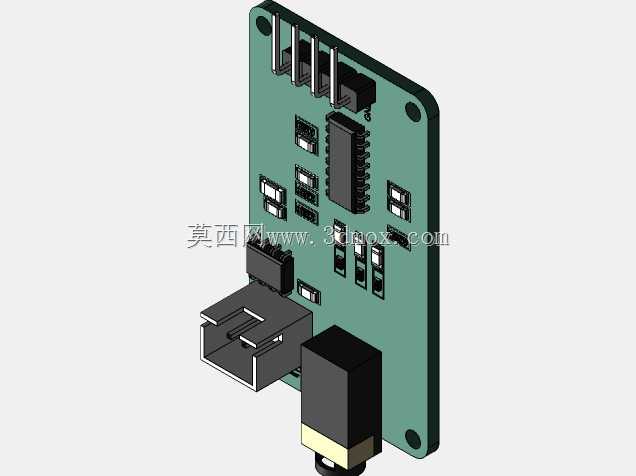

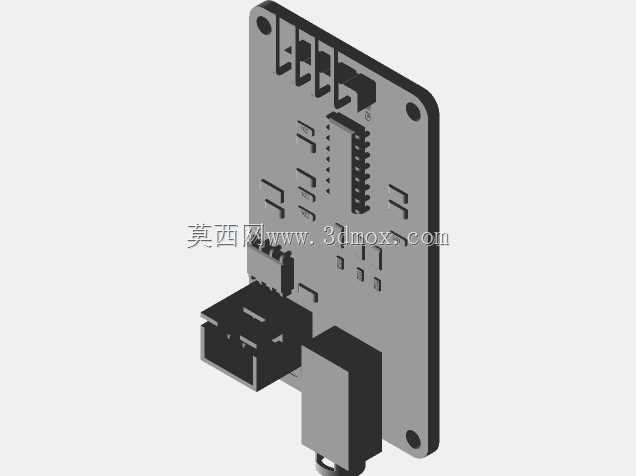

　　建模阶段对板上核心元器件的外形按比例还原，排针的插针长度、塑料基座高度均按照实际元器件尺寸建模，音频接口的金属外壳厚度、插孔内的弹片位置做了简化处理但保留了关键安装尺寸，SD卡座的卡槽开口位置、插拔导向结构均按照实际尺寸还原，保证整体装配干涉检查的准确性。PCB板的安装孔位按照标准扩展板尺寸设置，孔径与孔位间距可匹配常用的铜柱安装规格，可直接固定在标准Arduino主控板上方，不会和板上其他元器件产生空间干涉。

　　考虑到实际使用中的安装边界，模块整体高度控制在合理范围内，最高的元器件为音频接口与排针部分，整体堆叠高度不会遮挡Arduino板上的其他接口，插接后仍可正常使用主控板上的USB接口、电源接口等外接端口。板上元器件布局遵循信号流向原则，解码芯片放置在板卡中部，SD卡座与音频接口布置在板边方便插拔操作，排针布置在板卡一侧对应主控插接位置，电源滤波电容靠近芯片电源引脚布置，减少电源纹波对音频信号的干扰。

　　在结构细节处理上，PCB板边缘做了圆角处理，避免尖锐边角在安装过程中划伤操作人员，板上丝印位置预留了引脚定义标识区域，建模时保留了丝印的位置空间，方便后续生产时添加标识内容。对于电阻、电容这类小型贴片元器件，建模时做了适当简化，仅保留外形轮廓与安装位置，保证整体装配视觉效果的同时减少不必要的建模工作量，核心接口类元器件则严格按照实际尺寸建模，确保结构验证时的尺寸准确性。

　　该模块的结构设计充分考虑了开源硬件项目的通用性需求，所有对外接口均采用行业通用尺寸标准，可直接适配现有开源硬件生态的各类安装配件，无需额外定制结构件即可完成组装，非常适合快速原型开发阶段的结构验证与功能演示使用。
