1.2英寸8欧20W微型全频扬声器结构

　　做便携音频设备、小型工控提示音模块的结构设计时，选对小尺寸发声单元直接决定整机的声学表现与安装适配性，这款1.2英寸标称阻抗8欧姆、额定功率20W的微型扬声器，就是针对紧凑安装空间下的中高频声学需求开发的换能部件。从实际选型适配的角度看，这类小口径扬声器最常出现在便携蓝牙音箱的辅助声道、桌面小型数码产品的内置发声单元、工业控制设备的故障提示音模块、头戴式音频设备的发声单元，甚至部分车载内饰的辅助提示音点位，核心是在有限的安装空间内，兼顾足够的功率承载能力与平顺的频响输出，避免小尺寸单元常见的功率余量不足、大音量下破音的问题。

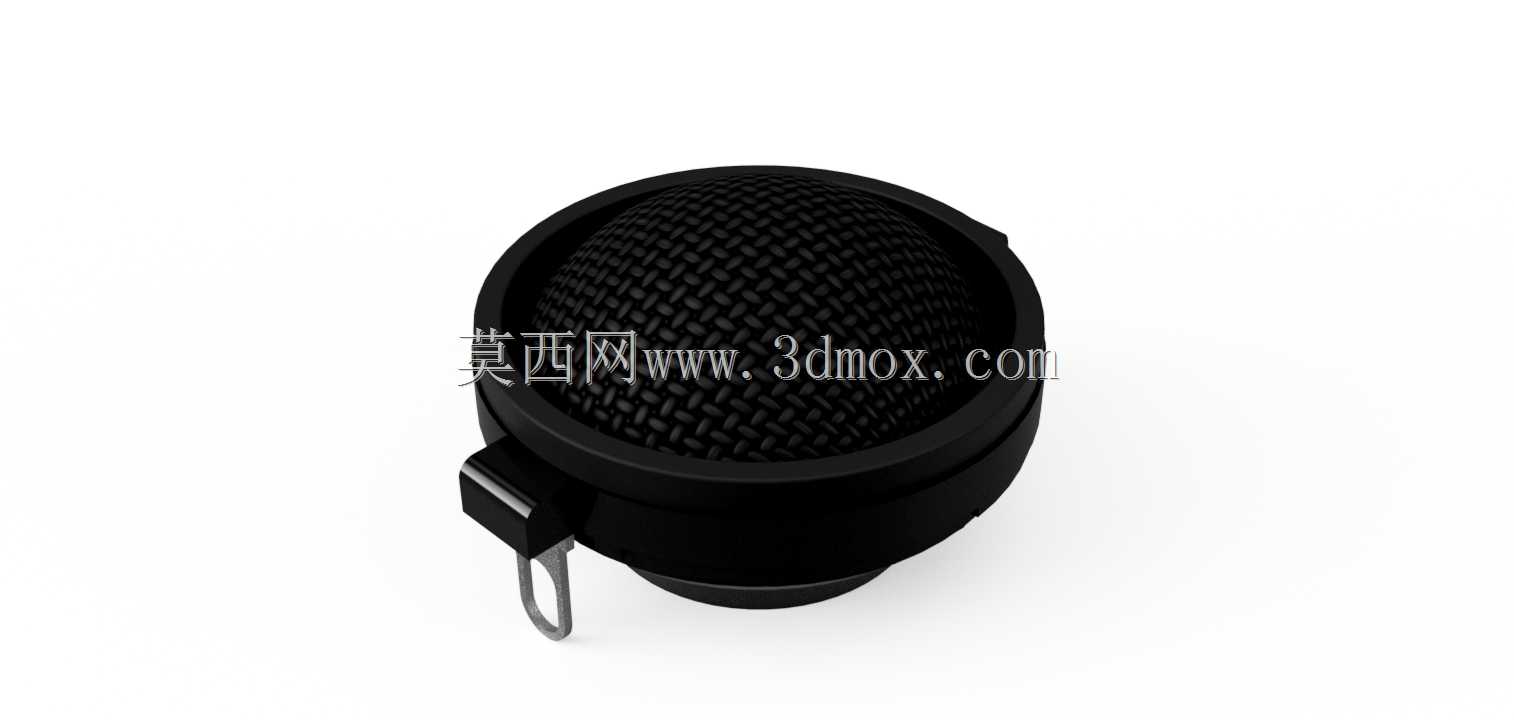

　　从结构设计逻辑来看，这款单元的整体外形采用圆形同轴布局，振膜表面做了网状压纹处理，这种结构不是单纯的外观装饰，是为了在1.2英寸的极小振膜面积下，提升振膜本身的结构刚性，减少大振幅运动下的分割振动，让中频段的失真控制在可接受的范围，毕竟20W的额定功率对于这个尺寸的单元来说，功率密度已经不低，如果振膜刚性不足，稍大的输入功率就会出现振膜形变不均，直接导致音质劣化。单元的外框采用一体化注塑成型的黑色壳体，侧壁预留了带金属挂扣的安装点位，这个设计是考虑到不同设备的安装需求，既可以通过外圈的台阶做嵌入式胶粘或者压合安装，也可以利用侧边的金属挂接件做卡扣式快速装配，不用额外设计复杂的固定压片，能帮结构工程师省掉不少安装位的设计工作量。

　　实际安装边界上，这款单元的外径严格匹配1.2英寸的标称尺寸，安装时需要预留的沉孔深度要覆盖单元整体的轴向高度，侧边的接线挂扣向外突出的尺寸也要在壳体设计时提前留出避让空间，避免装配时挂扣被壳体顶住导致单元无法安装到位。单元的接线端采用焊片式引出结构，相比引线式的设计，焊片结构在自动化装配时更容易实现精准焊接，也能避免装配过程中引线拉扯导致的音圈引线断线问题，提升批量生产时的良品率。从声学性能的设计取舍上，8欧姆的阻抗匹配绝大多数便携音频功放的输出阻抗，20W的额定功率意味着它不需要搭配额外的分频电路，就可以在小功率功放的驱动下输出足够的声压级，对于只需要覆盖近场听音需求的场景来说，完全不需要搭配更大尺寸的单元，就能满足使用要求。

　　很多工程师在选小尺寸扬声器时容易忽略单元的背部腔体需求，这款单元的磁路结构做了紧凑化设计，背部的磁钢组件直径比振膜直径略小，设计安装腔体时，背部不需要预留过大的共鸣腔，只需要留出基本的磁路避让空间，就能让单元的低频表现达到设计值，不会因为腔体过小出现低频发闷的问题。振膜前方的防护网和振膜做了一体化集成，不需要额外在设备外壳上加装独立的防尘网，既减少了整机的零件数量，也避免了额外加装防尘网导致的声阻变化影响频响曲线。侧边的金属挂扣采用不锈钢材质冲压成型，表面做了钝化处理，在长期使用过程中不会出现锈蚀问题，挂扣的弹性形变量经过校准，装配时只需要对准安装位按压到位，就能实现可靠固定，拆卸时也只需要轻轻挑起挂扣就能取出单元，方便后期的维修更换。

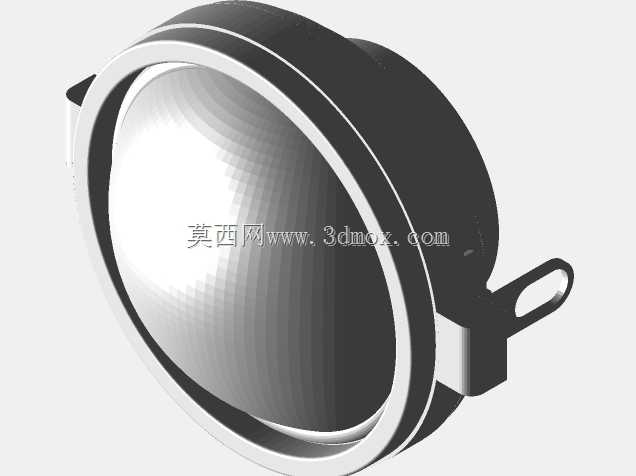

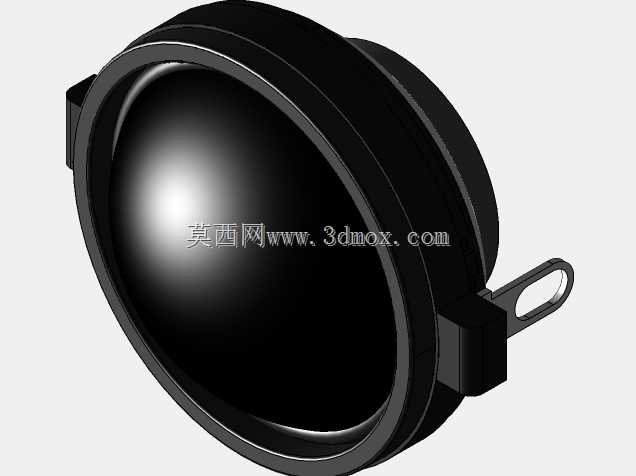

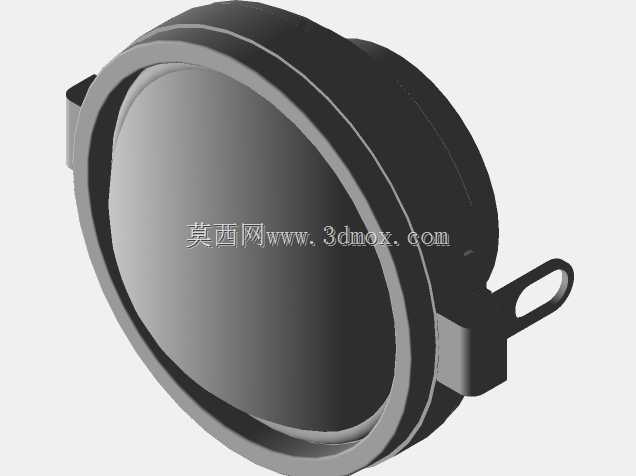

　　从三维建模的角度看，这个模型完整还原了单元的所有安装特征，包括外框的台阶尺寸、挂扣的突出高度与弹性间隙、振膜的网状纹理、焊片的位置与尺寸，在做整机结构干涉检查时，可以直接调用这个模型进行装配模拟，不需要自己反复测量样品尺寸，能大幅缩短结构设计的周期。尤其是做便携类数码产品的结构设计时，扬声器的安装位往往和电池、主板、按键等部件距离很近，精准的模型能提前发现装配干涉问题，避免开模后才发现尺寸不匹配导致的模具修改成本。另外这款单元的整体重量控制在很低的水平，对于对重量敏感的穿戴类音频设备、小型无人机的提示音模块来说，不会给整机带来额外的重量负担，同时足够的功率余量也能保证在户外嘈杂环境下，提示音或者音频输出有足够的清晰度，不会被环境噪音掩盖。
