七英寸五十引脚液晶显示模组结构设计

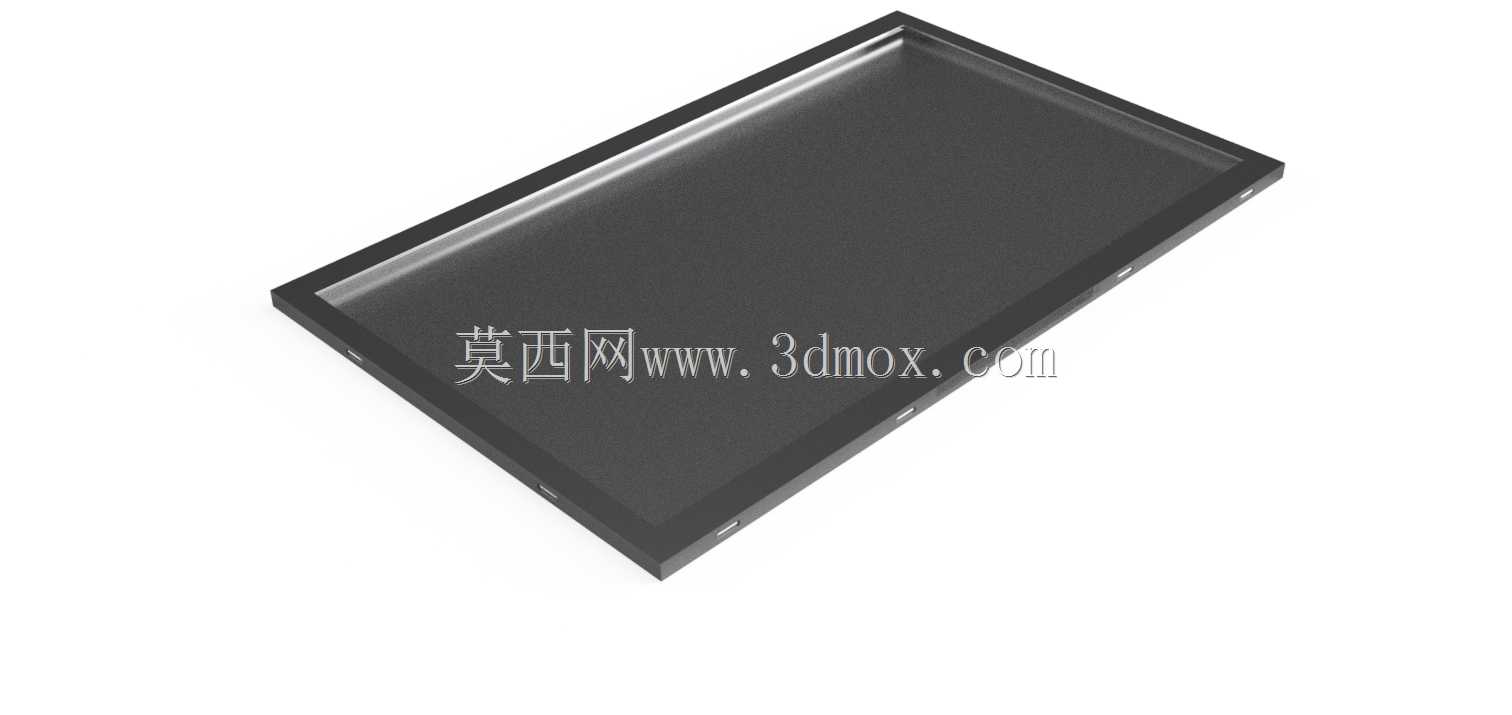

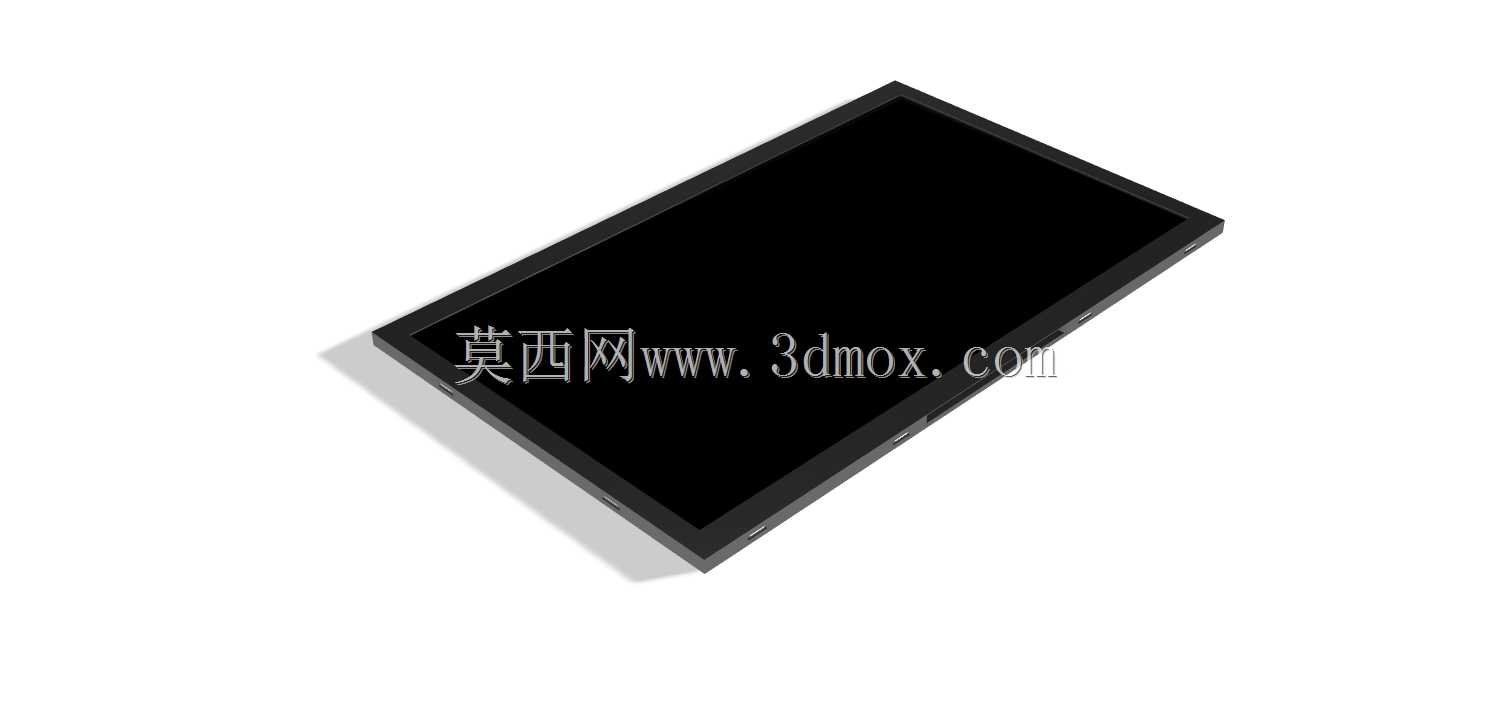

　　在嵌入式设备开发、小型工控终端搭建、便携检测仪器组装的场景里，显示单元的选型与结构适配往往是决定整机装配效率的核心环节，这款七英寸规格的五十引脚液晶显示模组，就是针对这类紧凑安装需求做的结构还原设计。做这类显示件的三维建模时，最先要敲定的是屏幕本体的外轮廓边界，七英寸的可视区域对应到整体模组的长宽尺寸，要预留出边框封装的余量，不能直接按显示区对角线推算外框，不然装到设备面板上会出现压合不严、边缘漏光的问题，建模时特意把屏幕黑边的宽度、边框的圆角弧度都做了1:1还原，连屏幕表面和边框的高度差都按实际装配公差做了预留，方便结构工程师做面板开孔的时候直接参考，不用再反复核对实物样件的尺寸。

　　五十引脚的接口是这款模组的核心连接部位，建模时没有简化引脚的排布细节，每一个引脚的间距、引脚伸出FPC排线的长度、排线弯折的最小半径都做了准确还原，要知道很多工程师做整机布线的时候，最容易出问题的就是屏幕排线的干涉，要是引脚位置建模不准，后续打样出来的主板接口对不上，或者排线弯折后碰到旁边的电源模块、存储芯片，就要重新改板，耽误整个项目的进度。这款模组的引脚排布是按通用液晶驱动板的接口定义做的适配，安装时不需要额外做转接板，直接对应插装就能完成信号连接，能省掉不少转接件的成本和装配空间。

　　从实际使用场景来看，这款显示模组可以适配多数小型嵌入式设备的显示需求，不管是做桌面式的检测仪器面板，还是便携设备的手持终端显示，甚至是小型3D打印机、桌面雕刻机的操作屏，都能匹配对应的安装空间。设计时特意考虑了不同安装方式的兼容性，屏幕背部的安装孔位、贴合定位的基准面都做了明确的结构标识，要是用螺丝锁附的方式固定，孔位的深度、孔径都对应常用的M2螺丝规格，不会出现锁附时打穿屏幕背光层的问题；要是用双面胶贴合的方式安装，屏幕背部的平整区域也预留了足够的贴胶宽度，不会因为贴合面积不够导致屏幕使用过程中脱落。

　　建模过程中还特意还原了屏幕的厚度参数，这类七英寸屏的整体厚度控制在轻薄区间，适合对整机厚度有要求的便携设备，不会因为屏幕过厚导致整机外壳凸起，影响握持手感或者设备堆叠。屏幕边缘的包边结构也做了细节还原，这个包边不光是起到固定液晶层的作用，还能在装配时起到定位导向的作用，把屏幕往面板开孔里装的时候，包边的倒角能顺着开孔滑入，不用反复调整对位，能提升产线装配的效率。另外，屏幕的可视角度对应的安装倾斜角度也做了参考标注，要是设备的操作面板是倾斜布置的，安装时可以参考这个角度调整屏幕的固定倾角，让操作人员站着或者坐着操作的时候都能看清屏幕显示的内容，不会因为反光或者视角偏差看不清参数。

　　很多工程师做这类显示件建模的时候，容易忽略屏幕和驱动部分的间隙预留，这款模型里特意把屏幕背部的驱动元件凸起高度做了准确还原，安装时背部要预留对应的避让空间，不能直接把屏幕背部贴死在安装板上，不然会压到驱动芯片导致屏幕显示异常。还有排线引出的位置，模型里明确标注了排线的伸出方向，做结构设计的时候要在对应位置留出排线走的槽位，槽位的边缘要做圆角处理，避免组装的时候划伤排线导致信号传输故障。从实际选型的角度来说，这款五十引脚的七英寸屏通用性很强，对应的驱动方案成熟，不需要做复杂的驱动调试，只要硬件接口对应就能快速点亮，适合快速原型开发的时候选用，能缩短项目的研发周期。
