小型阻尼缓冲减震器结构设计

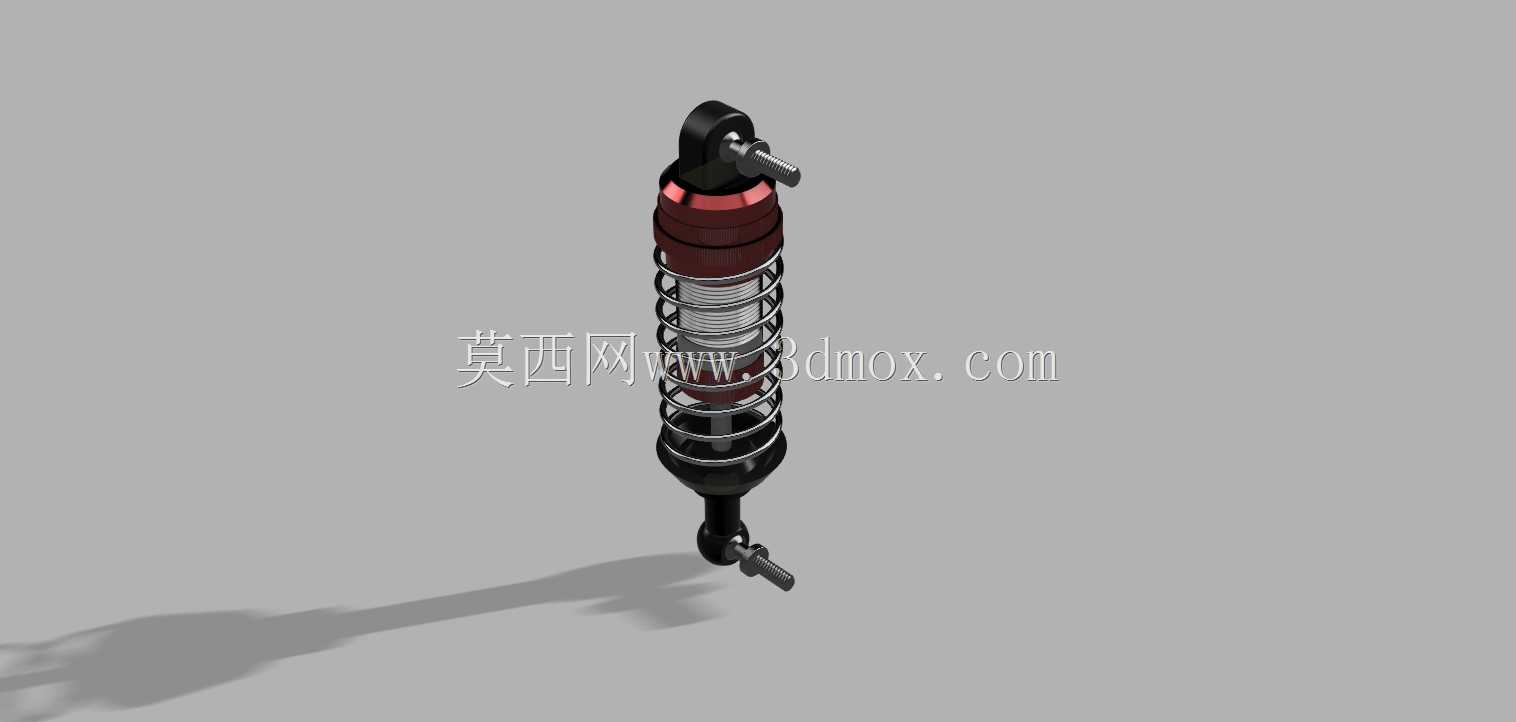

　　这款减震缓冲部件的建模完全依托实际安装尺寸约束完成，总长度控制在57.5毫米，适配小载荷工况下的隔振需求，常见于小型遥控模型车、桌面级隔振平台、小型检测设备的支撑缓冲位置，用来抵消运行过程中产生的往复冲击载荷，避免刚性连接带来的结构共振、部件松脱问题。

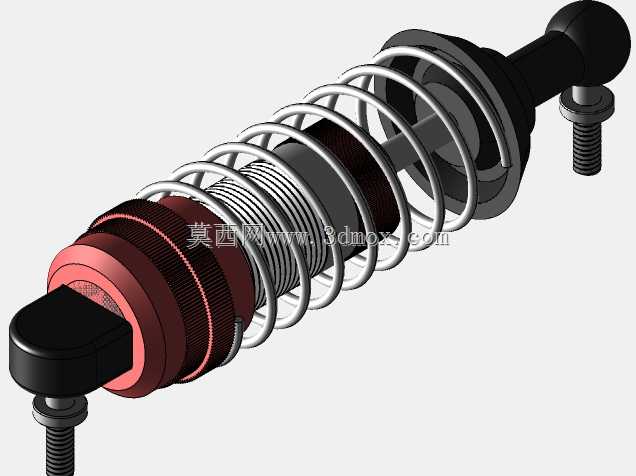

　　从结构设计逻辑来看，部件采用螺旋弹簧与阻尼芯同轴布置的方案，外部螺旋弹簧承担主要的竖向承载作用，弹簧圈径、节距经过匹配计算，在额定载荷下不会出现并圈失效的问题，同时预留足够的压缩行程，避免冲击触底。内部阻尼芯负责耗散冲击能量，避免弹簧往复弹跳带来的余震，两端的铰接安装结构采用球头铰接形式，允许安装端存在小角度的摆角偏差，补偿安装过程中的同轴度误差，也能适应工作过程中连接端的小幅摆动，不会因为侧向力造成阻尼杆卡滞。

　　建模过程中首先确定两端安装球头的中心距作为总长度基准，先搭建阻尼芯的核心结构：包括活塞杆、阻尼筒体、上下端密封连接结构，再匹配外部弹簧的中径、线径参数，确保弹簧安装后与阻尼筒体之间保留均匀的径向间隙，不会在压缩过程中出现剐蹭筒体的问题。两端的安装接头分别设置了销轴连接孔，孔径与配套的安装销尺寸匹配，安装时可以直接穿入销轴完成固定，不需要额外加工转接结构。

　　在实际应用场景中，这类小尺寸减震部件的选型首先要确认安装边界：两端铰接点的中心距必须匹配安装位的空间尺寸，压缩后的最小长度要小于安装位的极限压缩空间，避免部件被压溃；其次要核对额定载荷，弹簧刚度需要匹配承载重量，过硬会导致缓冲效果不足，过软会导致压缩量过大出现触底。这款模型的所有配合面都按照实际装配公差搭建，弹簧的两端并紧磨平结构也做了还原，阻尼筒体表面的限位台阶、活塞杆的表面粗糙度对应的结构细节都有体现，能够直接用于装配干涉检查、运动仿真验证，也可以作为小载荷减震方案选型的参考样件。

　　从结构可靠性角度考虑，设计时特意在阻尼筒体上端设置了弹簧限位挡圈，避免弹簧在大冲击下弹出筒体，下端的安装球头与阻尼筒体采用一体式连接结构，减少连接松动的风险，活塞杆表面做了光滑处理的结构还原，降低往复运动过程中的摩擦阻力，提升阻尼响应的灵敏度。这类部件在实际使用中不需要额外的日常维护，铰接位置的球头自带自润滑结构，能够长期在往复摆动的工况下稳定工作，不会出现卡滞、异响的问题。

　　建模时严格按照实际加工的工艺逻辑还原结构，没有出现无法加工的倒扣、薄壁结构，所有圆角、倒角都按照机械加工的常规要求设置，弹簧的螺旋升角符合实际冷卷弹簧的加工参数，阻尼筒体的壁厚满足强度要求，在承受最大冲击载荷时不会出现筒体变形、活塞杆弯曲的问题。对于需要做小型设备隔振改造的结构工程师来说，这个模型可以直接导入装配环境，匹配安装位的尺寸做微调，不需要从零开始搭建结构，能够大幅缩短方案设计的周期，也可以通过运动仿真模拟不同冲击载荷下的压缩行程、阻尼效果，验证方案的可行性。
