RC模型适配E46下控制臂结构设计

　　这款适配RC模型的下控制臂，核心服务于比例遥控车的底盘悬挂系统，是复刻E46车型底盘结构的关键承载部件，在遥控模型的行驶过程中承担车轮与底盘主体之间的力传导作用，既要传递车轮受到的路面冲击载荷，也要约束车轮的跳动轨迹，保证模型在过弯、颠簸路面行驶时的轮位参数处于合理区间，避免出现轮距异常偏移、轮胎偏磨甚至行驶失控的问题。

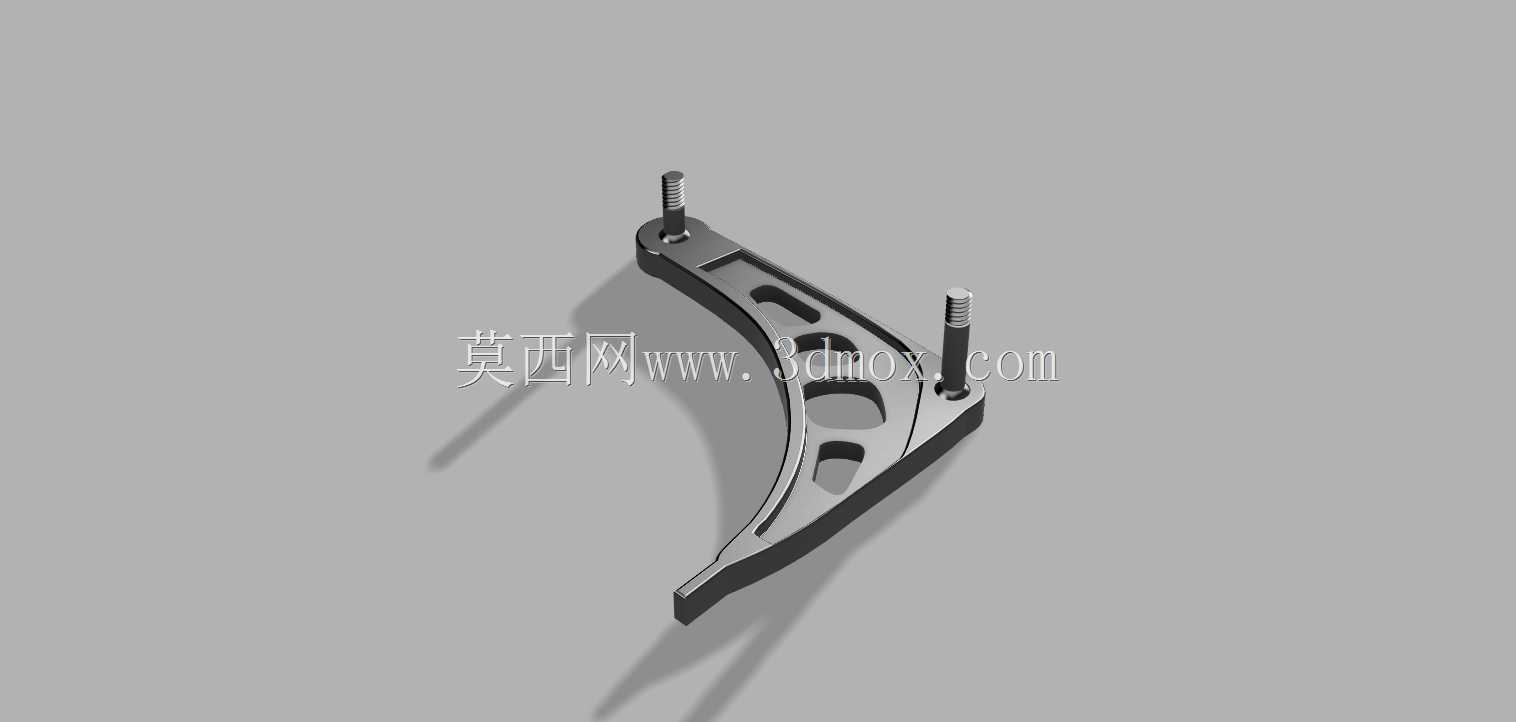

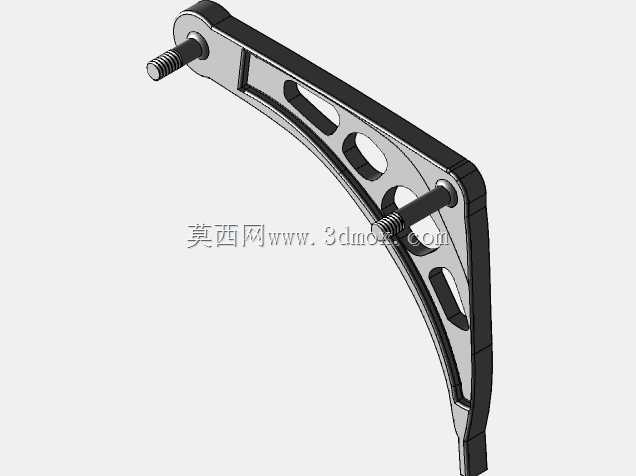

　　从实际使用场景来看，这类控制臂主要应用于1:10及相近比例的仿真RC漂移车、平跑车改装与组装场景，不少玩家在复刻真车底盘结构时，会替换原厂强度不足或者造型还原度低的原厂摆臂部件，这款结构在设计时兼顾了仿真外观与实际使用强度，臂身采用了弧形镂空的结构设计，并非单纯为了造型复刻，而是在保证整体抗弯截面模量足够的前提下，尽可能降低部件自身重量，减少悬挂下质量，让避震器的动作响应更灵敏，在模型经过细碎颠簸路面时，车轮可以更快速地贴合路面，提升抓地表现。

　　设计过程中首先明确了安装边界的约束条件：控制臂两端的安装位分别对应底盘的摆臂固定座与转向节的连接点，臂身上端的两个螺栓安装柱的中心距严格匹配RC模型通用的M3螺丝安装规格，柱体高度预留了足够的垫片与球头安装空间，不会出现安装时球头与臂身干涉的问题。臂身的弧形轮廓完全参考真车E46的下控制臂线条做等比例缩放，同时对受力集中的螺栓安装柱根部做了圆角过渡处理，避免模型在高速过弯产生侧向载荷时，柱体根部出现应力断裂的问题，这也是很多复刻外观的模型零件容易忽略的结构细节——单纯复刻外形而不做受力强化，实际落地使用时很容易在几次剧烈碰撞后出现断裂。

　　从结构特性来看，这款控制臂属于不等长摆臂结构的下支臂部分，安装后与上摆臂配合可以形成符合仿真设定的主销倾角与车轮外倾角变化曲线，当悬挂被压缩时，车轮会自动产生一定的负外倾，提升过弯时轮胎的接地面积，这和真车的悬挂几何设计逻辑完全一致，而非简单的直臂结构只起到连接作用。臂身的镂空槽做了不等宽设计，靠近安装柱的位置镂空宽度更小，保留更多的材料厚度提升强度，靠近臂身中部的位置镂空宽度更大，进一步减重，整个臂身的壁厚保持均匀，不管是采用FDM3D打印制作，还是采用CNC加工铝合金材质制作，都能保证加工过程中不会出现壁厚突变导致的变形问题。

　　安装适配层面，这款控制臂的两个固定端孔位同轴度控制在0.1mm以内，安装后摆臂可以绕固定轴顺畅转动，没有卡滞旷量，臂身的最低点距离安装平面的高度经过反复校核，在悬挂全行程压缩时不会蹭到底盘底板，也不会在车轮最大转向角度时与拉杆、避震器产生运动干涉。很多玩家自制摆臂时容易忽略运动包络的校核，往往静态安装没问题，一旦车轮上下跳动或者打方向就会出现部件剐蹭，甚至卡断避震拉杆，这款结构在设计阶段就已经完成了全行程的运动干涉仿真，覆盖了悬挂上下极限行程、车轮左右最大转向角度的所有工况，安装后不需要额外打磨修配就可以直接使用。

　　从实际使用的载荷传递路径来看，车轮受到的纵向冲击力会通过转向节传递到控制臂外端，再沿着臂身的弧形结构分散到两个内侧安装螺栓柱上，最终传递到底盘主体，臂身的弧形结构相比直臂结构可以更好地分解纵向冲击载荷，避免应力集中在某一个连接点上，在模型发生轻微碰撞时，臂身可以产生微小的弹性形变吸收冲击能量，不会直接把冲击力传递到底盘导致底盘固定柱断裂。同时臂身上预留的安装位可以适配市面上主流的RC模型球头扣规格，不需要额外定制连接件，玩家可以直接使用手头的标准配件完成组装，适配性更强。
