1.2英寸8欧20W小型电声扬声器结构

　　做消费电子、小型工控音频终端的结构设计时，这类小尺寸全频扬声器是选型里绕不开的部件，很多刚入行的工程师容易只看标称的阻抗功率参数，忽略安装边界和实际发声面的结构干涉，最后打样回来要么装不上，要么振膜被周边结构挡住出现破音。这款1.2英寸规格的扬声器，标称阻抗8欧姆、额定功率20W，属于小体积里功率密度偏高的型号，适配的场景比常规同尺寸喇叭要广，不光能用到便携蓝牙音箱、桌面迷你音响这类消费音频产品里，在工控设备的语音提示终端、安防摄像头的拾音对讲模块、车载小型辅助发声单元里也能适配，毕竟20W的额定功率在1.2英寸的尺寸下，能覆盖3米范围内的清晰语音播报需求，不需要额外搭配独立的小功放模块就能驱动，对紧凑空间里的电路布局很友好。

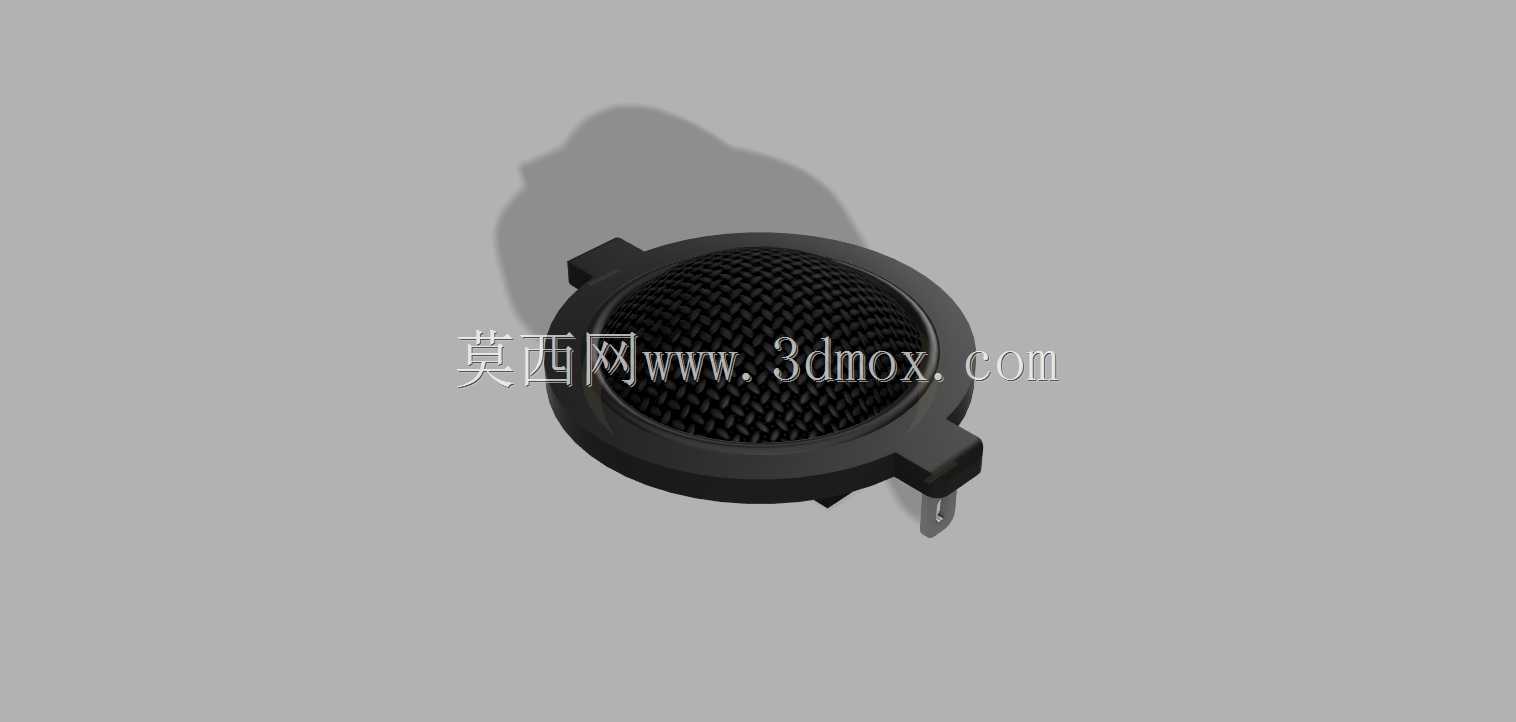

　　从结构设计的角度看，建模时首先要抓准三个核心边界：第一是发声面的网罩区域，这个部分的振膜突出高度要严格留足0.8mm以上的安全间隙，不能和外壳的出声网直接接触，不然大音量下振膜振动会蹭到网面产生杂音，网罩本身的格栅开孔率要控制在65%以上，不然会遮挡高频声波的扩散，实际听感会发闷；第二是侧边的两个固定安装耳，这两个带安装孔的凸耳是整个扬声器的受力支撑点，建模时要注意安装孔的中心距公差，孔位本身要做0.2mm的避让余量，因为这类扬声器的安装耳大多是注塑包胶结构，生产时会有轻微的收缩变形，留足余量才能让装配时螺丝顺利对位，不会出现硬拧导致安装耳断裂的问题；第三是背面的接线引脚，引脚的伸出长度和折弯角度要匹配PCB板的焊盘位置，不能过长导致和外壳内壁干涉，也不能过短造成焊接困难，引脚根部要做0.5mm的应力释放槽，避免装配时掰动引脚把内部的音圈接线扯断。

　　很多人建模时会把扬声器的外轮廓做的和实物完全一致，但实际选型时要注意，这类小功率扬声器的磁钢部分是在背部的，磁钢的直径比正面的振膜安装边要小一圈，设计腔体时要给磁钢留出足够的后腔空间，后腔的容积不能小于15立方厘米，不然低频的下潜会被完全压缩，声音会干瘪没有厚度，要是设备内部空间实在紧张，也可以在磁钢对应的外壳位置做下沉式的避让槽，尽量减少后腔的遮挡。另外振膜前方的出声通道不能做直角转弯，最好做15度以上的导流斜面，减少声波在通道内的反射驻波，不然实际发声时会有明显的谐振峰，语音播报的清晰度会下降很多。

　　从实际装配的角度说，这类带固定安装耳的扬声器，比那种无耳的圆形喇叭装配效率要高很多，不需要额外做压圈固定，直接用两颗M2的自攻螺丝就能锁在壳体的安装柱上，安装柱的高度要比扬声器安装耳的厚度高0.1mm，这样锁螺丝时能有轻微的预紧力，不会因为设备振动导致扬声器松动产生异响。还要注意扬声器的正面和外壳出声面之间要贴一圈1mm厚的EVA泡棉密封圈，一方面可以防止声音从缝隙处漏出影响声压，另一方面也能隔绝壳体本身的振动传递到振膜上，避免出现机振杂音。建模的时候不要忽略这个密封圈的厚度，不然实际装配时会把扬声器顶起，导致安装耳和安装柱之间出现间隙，锁螺丝时容易把安装耳压裂。

　　另外要注意，这款扬声器的振膜是复合纸盆加布质折环的结构，折环的顺性决定了它的低频响应下限，建模时折环的圆弧弧度要和实物匹配，不能做的太生硬，不然做运动仿真时会出现干涉误判。磁钢部分的外壳是冷轧钢冲压的碗状结构，边缘的卷边要做R0.3的圆角处理，不然装配时容易刮伤连接线。两个接线引脚的极性要在模型上做清晰的标识，虽然这类小扬声器反接也能发声，但反接后会和其他同规格扬声器出现相位抵消，多喇叭组合使用时声压会明显下降，建模时在引脚旁做个小小的正极凸点标识，能给后续的电路设计人员减少很多麻烦。

　　很多工程师在做这类小扬声器的结构适配时，容易忽略温度对部件的影响，这类扬声器的额定功率20W，长时间满功率工作时磁钢部分的温度会升到60度以上，所以周边的结构件尽量不要用ABS材质直接贴在磁钢上，最好留0.5mm的空气间隙，或者用耐热的PP材质做相邻的结构，避免长期高温导致结构件变形。还有安装耳的橡胶部分，建模时要考虑橡胶的压缩量，锁螺丝后的压缩量控制在30%左右就足够密封，不要压的太死，不然橡胶失去弹性后，长期使用会出现密封失效的问题。
