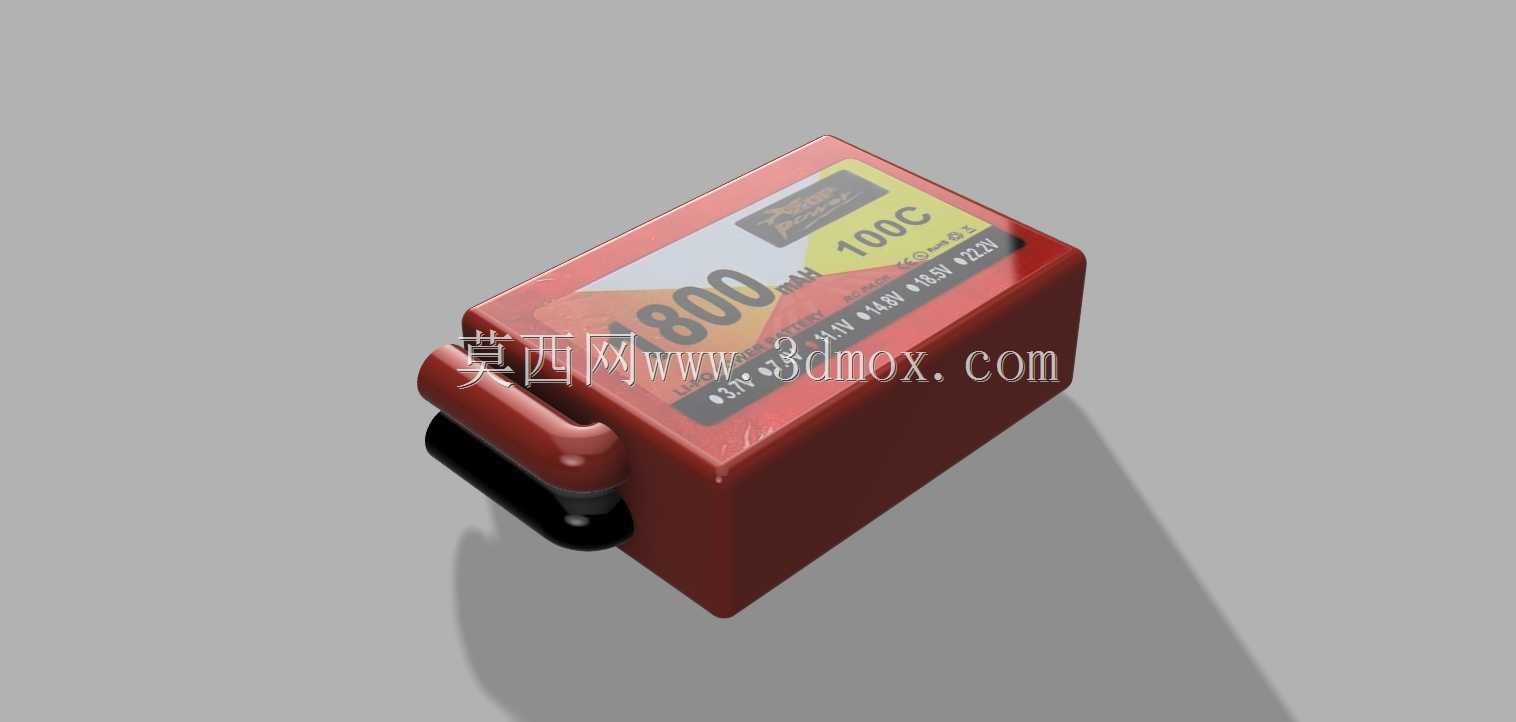

航模用高倍率3S锂聚合物动力电源

　　这款动力锂电池主要面向航模、小型竞速无人设备、大电流放电的电动玩具类场景设计，核心是满足瞬时大电流输出的使用需求，100C的放电倍率能够支撑设备在急加速、满负载动作时的峰值功率供给，不会因为电压骤降导致设备动力中断或者失控。从实际使用场景来看，这类电池常被装配在固定翼航模、小型穿越机、1/10比例的电动遥控车这类需要瞬间爆发动力的设备上，相比普通消费类锂电池，它的持续放电能力、峰值电流承载能力都有明显提升，能够匹配高功率无刷电机的用电需求。

　　在设计建模过程中，优先还原了电池的实际安装边界尺寸，外壳的长宽高参数完全参照市售同规格产品的实测尺寸设定，外壳边角做了对应弧度的圆角处理，避免安装时和设备舱的硬棱产生干涉。顶部的放电接头部分做了简化处理，因为实际应用中不同用户会根据自己的设备更换不同规格的插头，比如XT60、T插这类常见接头，建模时只保留了接头基座的安装位结构，方便使用者根据自身需求替换对应的接头模型，完成整机装配的干涉检查。外壳表面的标签区域做了对应位置的凹陷处理，还原真实产品的标签贴附位置，在做整机渲染展示的时候能够还原真实的产品外观质感。

　　从结构设计的角度来说，这类动力锂电池的外壳采用硬质阻燃塑料封装，内部是卷绕式的锂电芯组合，3S的规格代表内部是三节电芯串联，标称电压11.1V，满电电压12.6V，1800mAh的容量能够平衡设备的续航时间和电池自身重量，毕竟航模类设备对重量十分敏感，容量过大会增加整机重量影响飞行性能，容量过小则续航时间不足，这个容量规格是中小型航模的常用选型。建模过程中没有对内部电芯的排线、细导线做精细化建模，因为这类柔性线缆在实际装配中会根据安装空间随意调整走线位置，精细化建模反而会在装配时产生不必要的干涉报错，只保留了外部硬质结构的准确尺寸，就能够满足结构设计阶段的安装校验需求。

　　在安装适配性上，电池外壳侧面没有多余的凸起结构，能够适配市面上多数标准尺寸的航模电池舱，配套的魔术贴绑扎位置也预留了对应的空间，用户在做整机结构设计时，可以直接将该模型导入装配体，校验电池舱的内部空间是否足够，检查电池和电调、接收机等其他机载部件的安装间隙，避免出现结构干涉。外壳顶部的提手结构也做了1:1还原，这个结构一方面方便使用者插拔电池时借力，另一方面也可以作为绑扎带的固定位点，防止飞行过程中电池从舱位滑脱。实际使用中这类电池的放电接头会做镀金处理降低接触电阻，建模时虽然没有还原镀层细节，但接头的插合尺寸是按照通用标准设定的，能够和常用插头模型完成配合装配。

　　从建模逻辑来看，整体采用实体建模方式，外壳部分先绘制基础的长方体轮廓，再通过倒角、抽壳命令完成壳体结构，顶部的接头基座、提手结构通过单独的草图拉伸后和主体做布尔合并，表面的标签区域通过偏置面命令做出轻微的凹陷效果，还原真实产品的外观细节。没有做内部电芯的建模，一方面是因为内部电芯属于封装好的标准部件，结构设计时不需要考虑其内部构造，另一方面是为了降低模型的面数，提升大装配体下的软件运行流畅度。对于结构工程师来说，这个模型的核心价值是提供准确的外部安装尺寸，在做设备整体布局时能够快速完成电池部分的占位校验，不需要自己从零开始测量绘制电池模型，节省结构设计阶段的重复建模时间。

　　在实际选型参考中，这类高倍率锂电池的重量、尺寸、放电能力是核心选型参数，模型还原的外部尺寸可以直接用来计算设备的重心位置，提前规划电池在舱内的安装位置，保证整机的重心处于设计要求的范围内，避免因为重心偏移影响设备的操控性能。外壳的硬质结构也做了对应的壁厚还原，能够模拟真实电池的结构强度，在做跌落仿真、安装受力分析时，可以赋予对应的塑料材质参数，得到相对准确的仿真结果。
