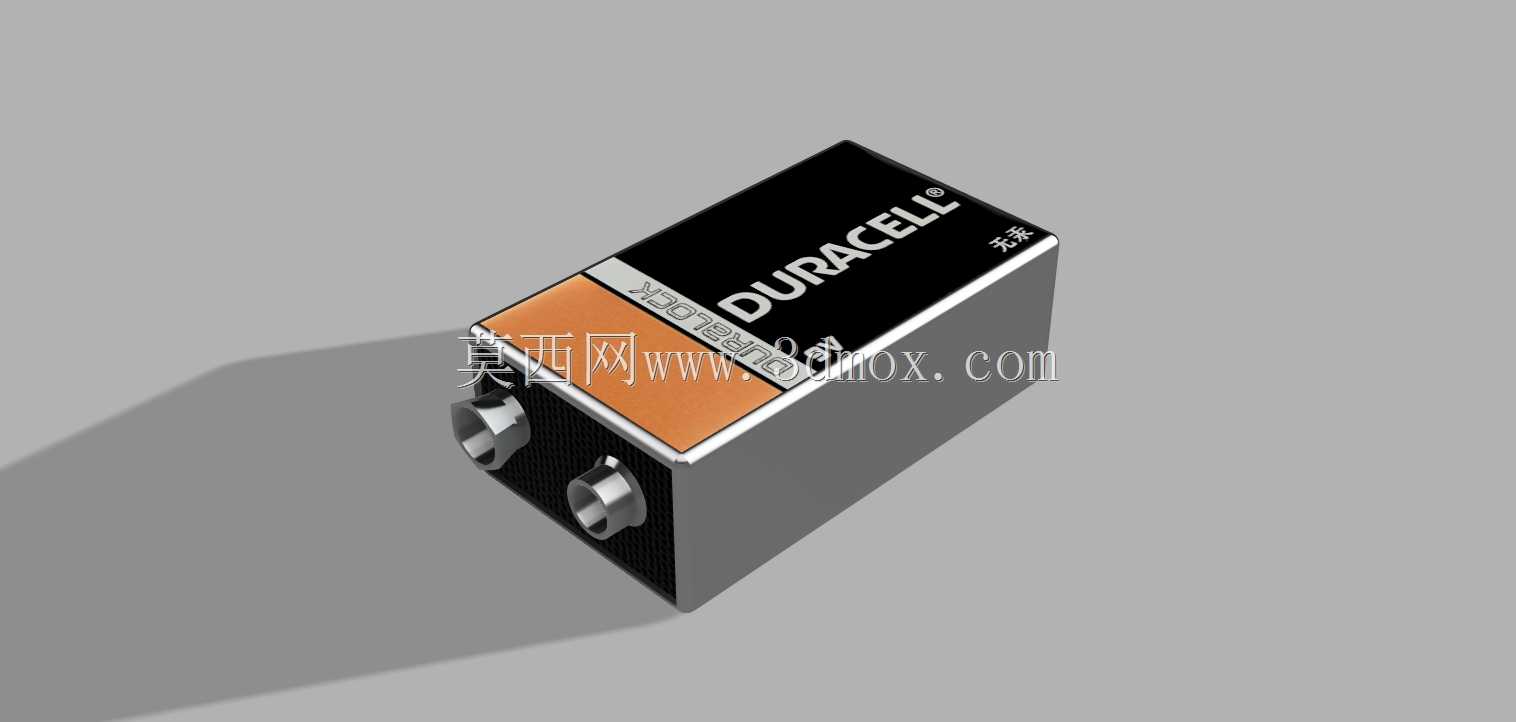

金霸王9V叠层方型供电电池三维建模

　　在遥控模型、手持检测仪器、小型无线通讯设备的结构设计环节，供电部件的尺寸匹配度直接决定整机装配公差与内部空间利用率，9V规格叠层电池作为小体积高电压供电方案，在RC遥控模型接收机供电、万用表供电、无线麦克风供电等场景中应用广泛，本次建模的金霸王9V电池，完全参照实物实际尺寸完成结构还原，可直接用于各类设备的装配干涉检查、空间布局验证工作。

　　从实际工程应用角度出发，这类9V叠层电池的安装边界有明确的通用规范，顶部两个卡扣式电极的中心距、电极突出壳体的高度、壳体本身的长宽高尺寸，都需要和设备内部的电池仓、弹片触点完全匹配，建模过程中优先锁定了电极位置的基准坐标，先完成两个公端卡扣电极的结构绘制，电极的倒角、卡扣凸台尺寸完全参照实物测绘值，确保导入设备装配体后，和电池仓弹片的接触位置完全对齐，不会出现装配后触点偏移、接触不良的问题。

　　壳体部分的建模遵循实物的分件逻辑，主体黑色塑壳的拔模角度、顶部橙色标识区的凹陷深度、侧面品牌标识区域的印刷位平面度都做了还原，壳体边角的圆角半径完全匹配实物，避免在装配仿真中出现边角和电池仓加强筋干涉的情况。很多新手建模时容易忽略电池壳体的实际拔模斜度，直接做直壁结构，导入装配体后往往会出现理论尺寸能装入、实际生产中因为拔模角度导致的装配卡滞问题，本次建模过程中特意保留了壳体四周的微小拔模角度，和量产电池的实际注塑成型参数保持一致。

　　针对RC模型领域的使用场景，这类9V电池常作为接收机的独立供电电源，安装在模型设备舱的狭小空间内，周边往往挨着舵机、电调、接收机天线等部件，建模时还原了电池表面的实际纹理与标识区域的凹凸特征，在做整机布线仿真时，可以准确评估电池和周边线材、结构件的间隙，避免飞行或者行驶过程中震动导致的线材磨损、部件磕碰问题。和常规圆柱电池不同，9V叠层电池的方型结构在空间利用率上有明显优势，建模时也保留了壳体底部的微小凹陷特征，对应电池仓内部的定位凸台，装配时可以快速定位，防止电池在震动环境下出现移位。

　　建模过程中没有做过度的艺术化修饰，所有结构特征都服务于工程装配验证需求，壳体壁厚按照实际产品的1.2mm通用值做了内部抽壳，内部叠层电芯的占位结构也做了简化还原，在做设备热仿真时，可以准确评估电池的发热体积与散热空间，不会因为模型过度简化导致热仿真结果出现偏差。顶部电极的金属材质特征做了区分，在渲染验证环节可以清晰识别电极与塑壳的材质差异，方便做产品宣传图、装配说明书的配图制作。

　　很多结构工程师在做小型手持设备设计时，往往会从标准件库调用简化的电池模型，这类简化模型通常只保留了大致外形，缺少电极细节、拔模角度、边角圆角等关键特征，导致后续开模阶段才发现电池仓尺寸和实际电池不匹配，需要反复修改模具，耽误项目进度。本次完成的9V电池模型，所有关键尺寸都经过实物测绘校准，公差控制在0.1mm以内，完全可以直接用于结构设计阶段的装配验证，不需要后续再调整尺寸。

　　在实际的RC模型改装场景中，不少玩家会自行改装电池仓来容纳更大容量的9V电池，这个模型也可以作为改装设计的基准参考，通过测量模型与周边部件的间隙，判断可以拓展的电池尺寸边界，避免改装后出现电池盖无法闭合、部件干涉的问题。对于工业手持检测设备的设计来说，电池仓的密封结构设计需要围绕电池外形做密封圈沟槽设计，准确的电池模型可以帮助工程师快速确定密封圈的布置位置，提升设备的防尘防水性能。
