空气压缩机机身铸造型腔结构设计

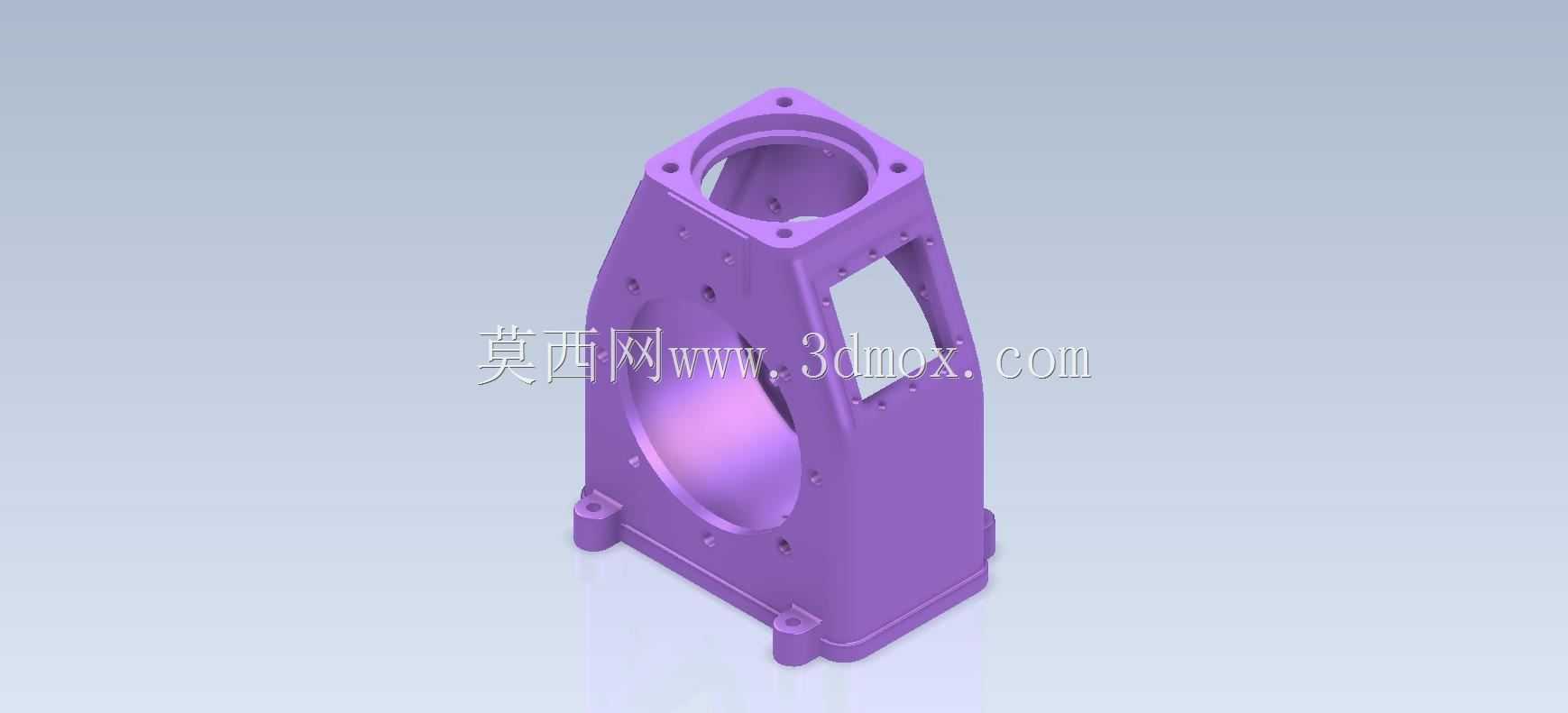

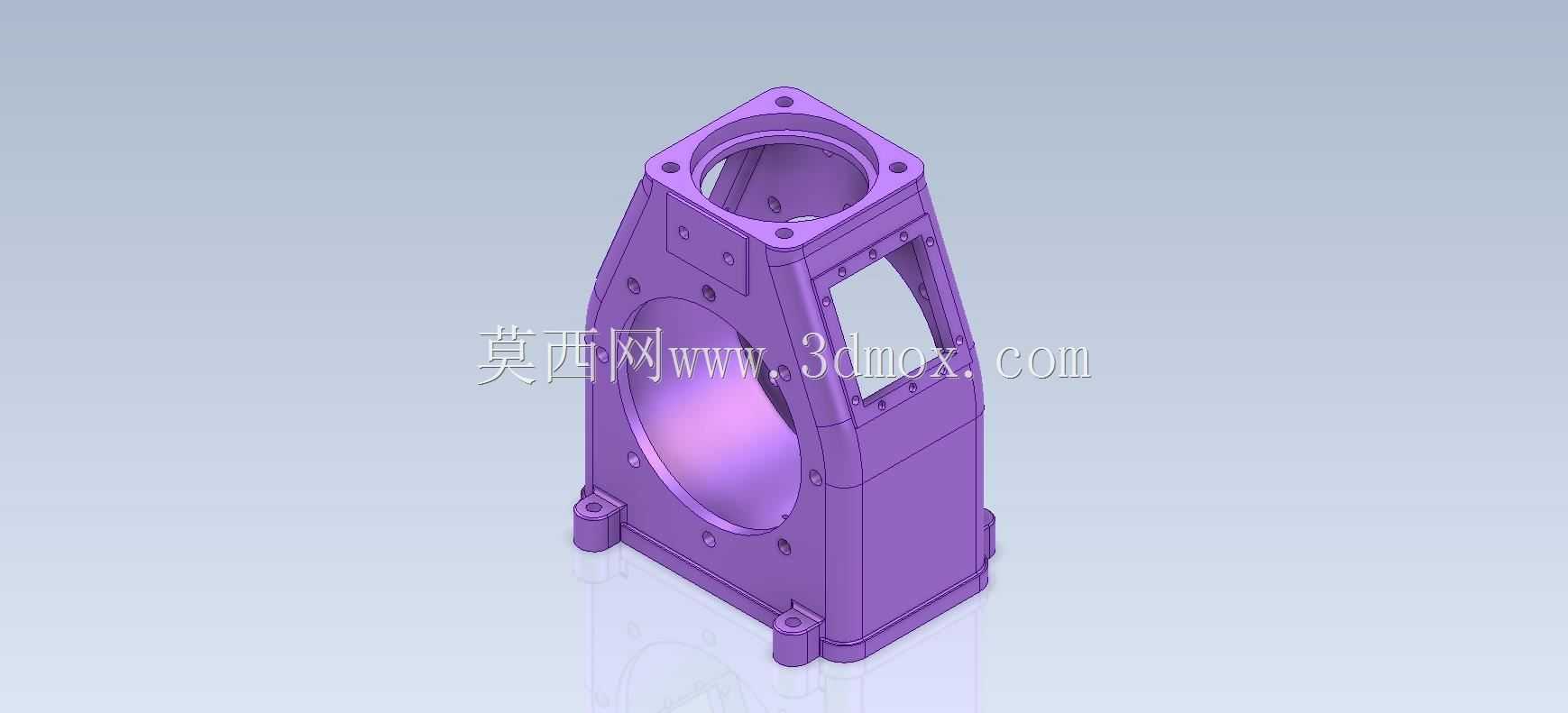

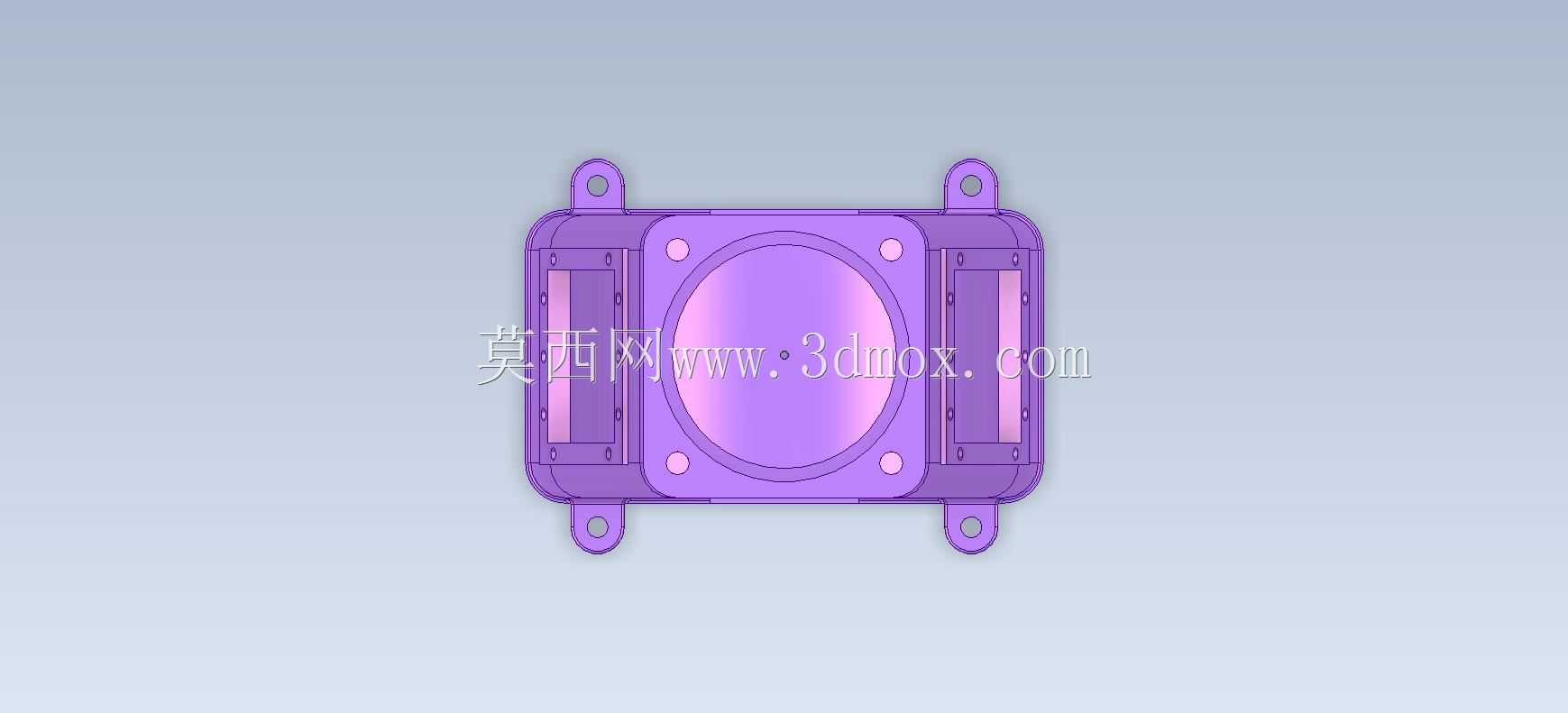

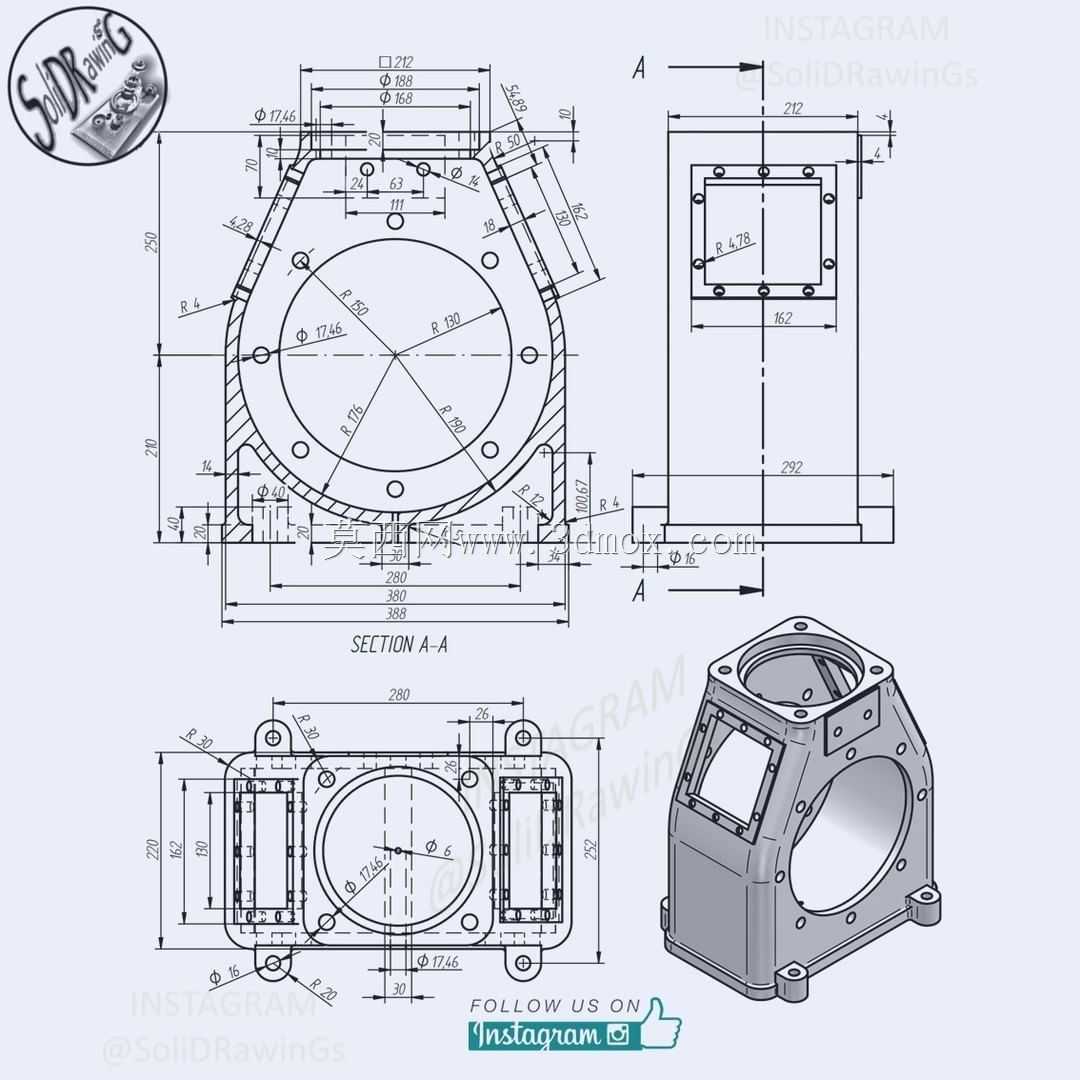

　　空气压缩机机身作为容积式往复空压机的核心承载构件，直接决定整机组装精度与长期运行稳定性，在小型移动式空压机、固定式工业气源站、汽修喷涂配套气源设备中均作为基础骨架使用，所有动力端、压缩端的核心部件都要依托该机身完成定位装配，其结构合理性直接影响设备运行振动幅度、密封可靠性与服役寿命。从结构功能来看，该机身采用一体化铸造成型的箱式框架结构，上部开设的圆形法兰止口用于安装气缸套组件，止口端面均匀分布的螺栓孔可实现气缸与机身的刚性连接，保证气缸轴线与曲轴回转中心的垂直度公差控制在0.02mm/100mm范围内，避免活塞运行过程中出现偏磨导致的漏气、窜油问题。机身中部的镂空开窗结构并非减重设计的冗余处理，

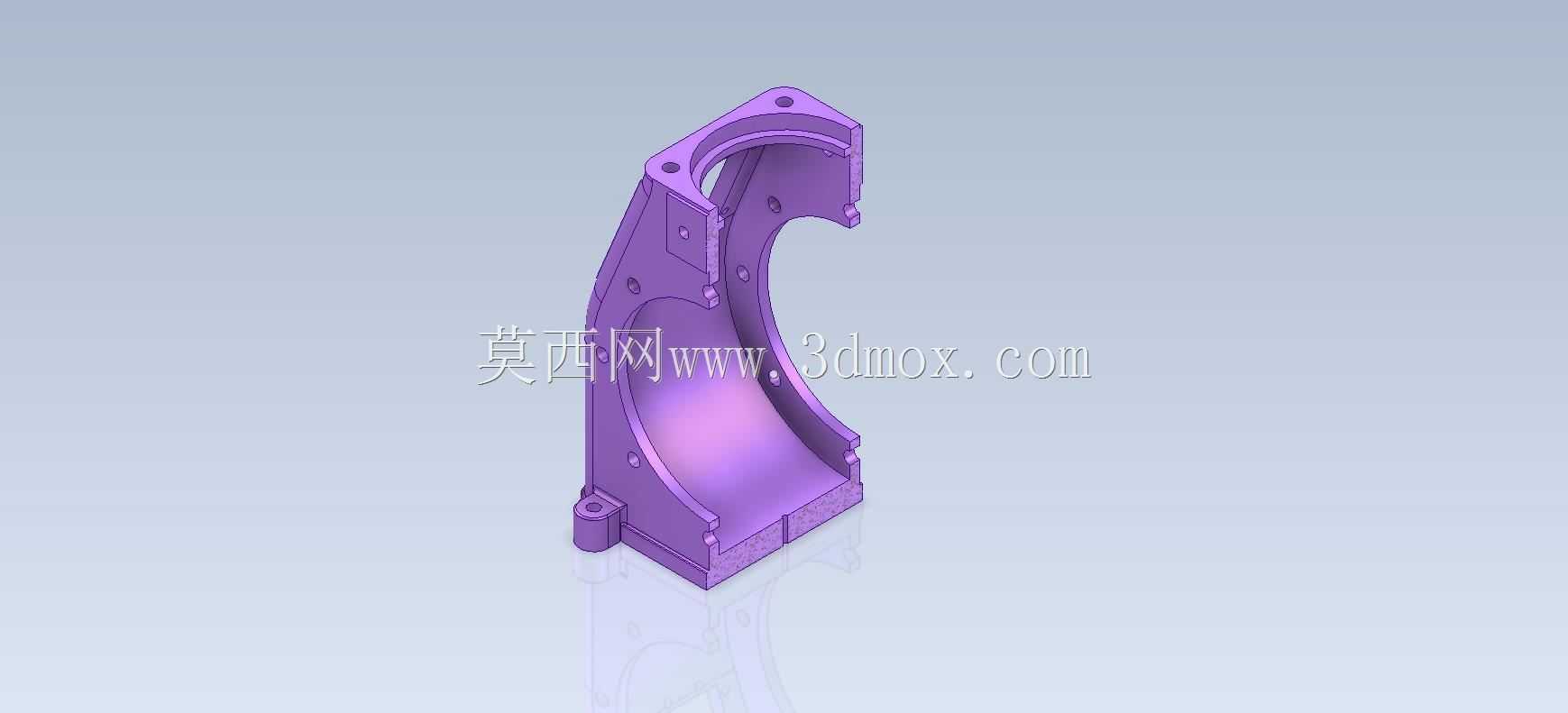

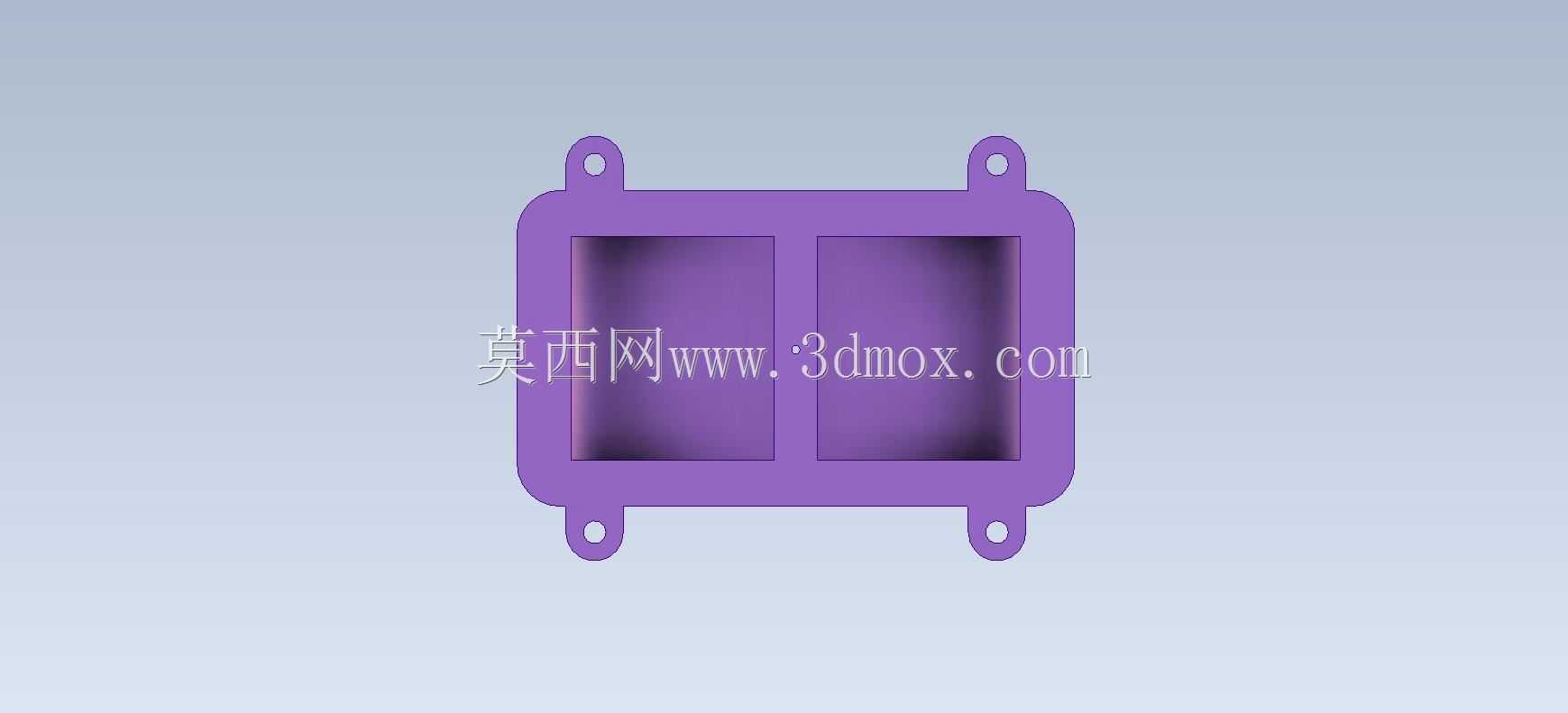

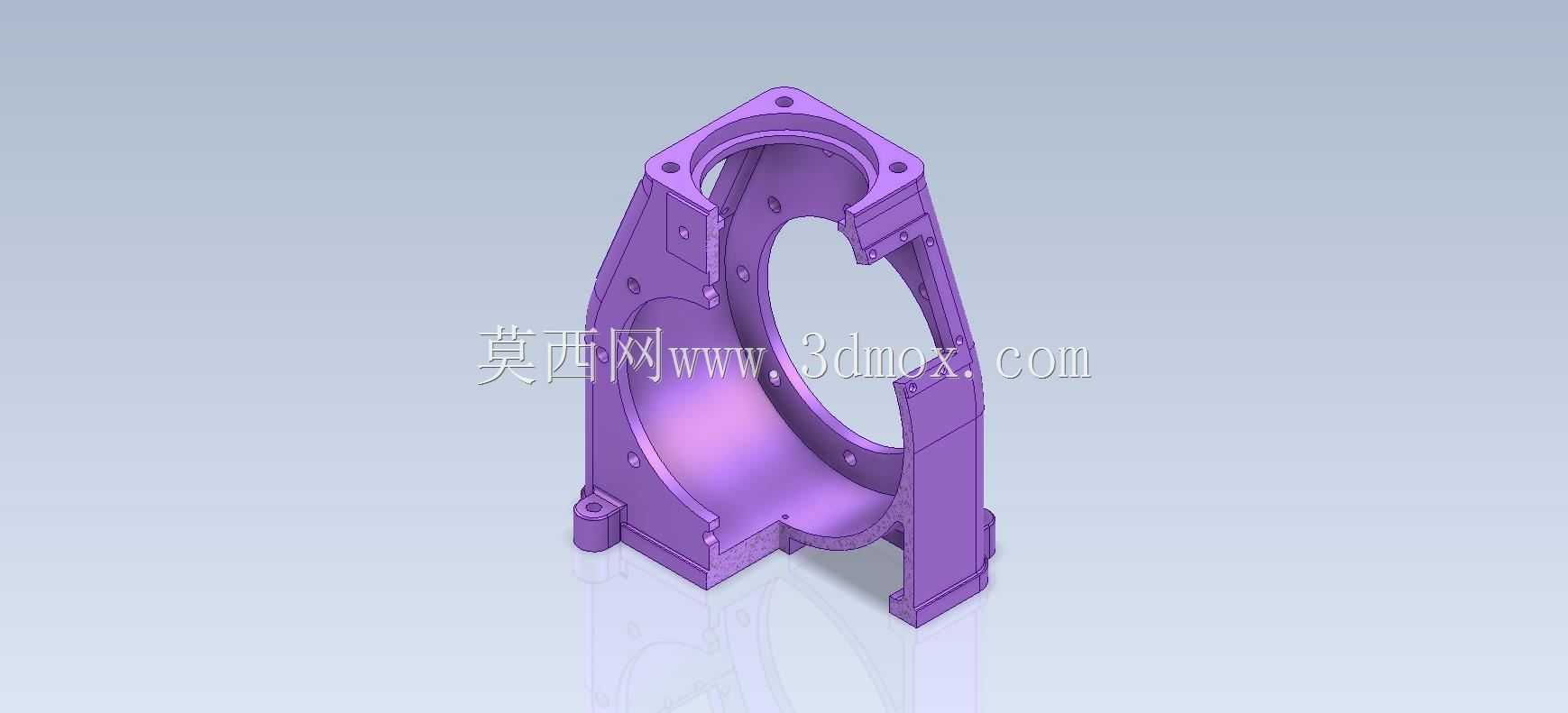

　　一方面是为曲轴连杆组件的装配预留操作空间，方便维修时直接拆装连杆瓦与活塞销，无需将整个机身从机架上拆解；另一方面可作为传动端的散热通道，让曲轴运转过程中搅起的润滑油飞溅过程中与空气完成热交换，降低传动箱内部的油温升幅，避免润滑油高温氧化失效。下部的箱型腔体作为曲轴箱使用，两侧预留的轴承安装孔用于装配曲轴主轴承，孔位的同轴度公差直接决定曲轴的回转精度，设计时需将同轴度控制在0.015mm以内，减少曲轴运转过程中的附加弯矩，降低主轴承的异常磨损概率。机身底部的四个带安装孔的凸台是整台设备的安装定位基准，凸台底面经过铣削加工保证平面度，安装时通过螺栓与底部机架或者储气罐上端面连接，

　　凸台位置的加强筋结构可将设备运行过程中的振动均匀传递到基础，避免局部应力集中导致的机身开裂问题。从设计思路层面，这类练习用的机身结构完全遵循通用小型空压机的成熟设计逻辑，首先要满足核心部件的装配空间需求，曲轴回转半径、连杆长度、活塞行程这些参数确定后，先反推曲轴箱的内部腔体尺寸，保证连杆运动过程中不会与箱体内壁发生干涉，预留至少5mm的安全间隙；其次要兼顾铸造工艺可行性，所有转角位置都设置了铸造圆角，避免铸件冷却过程中出现应力集中导致的冷裂缺陷，壁厚设计保持均匀，相邻壁厚差控制在30%以内，防止铸件出现缩松、气孔等成型缺陷；最后要考虑加工工艺的合理性，所有需要机加工的止口、轴承孔、安装端面都设计了对应的加工基准，

　　减少加工过程中的装夹次数，保证各配合面的位置精度。在安装边界方面，上部气缸安装法兰的止口尺寸与通用小型活塞空压机的气缸尺寸匹配，可适配缸径65mm级别的单缸压缩组件，底部安装凸台的孔位间距符合行业通用的小型空压机安装尺寸规范，可直接替换同规格机型的机身配件，不需要对配套机架进行二次改造。机身侧面预留的多个螺纹孔用于安装呼吸器、油标尺、油路接头等辅件，孔位位置避开了连杆运动轨迹，同时方便日常运维时的油位检查与润滑油更换操作。这类机身结构的建模练习，核心是训练工程师对承载类箱型零件的结构拆分能力，既要理解每个结构对应的功能需求，也要兼顾铸造、加工、装配全流程的工艺要求，避免出现只看外观不重功能的建模误区，很多新手建模时容易忽略壁厚均匀性、安装孔位的加工余量、运动部件的干涉间隙这些细节，最终设计出的模型只能用于展示，无法直接投入实际生产使用。实际工程应用中，这类机身通常采用灰铸铁HT200材质铸造，具备良好的减震性与切削加工性能，能够有效吸收曲轴运转过程中产生的振动，降低设备运行噪音，部分轻量化机型也会采用铝合金压铸成型，但铝合金材质的刚性略差，多用于功率3kW以下的小型移动式空压机。
