公路自行车碳纤维轮组结构设计方案

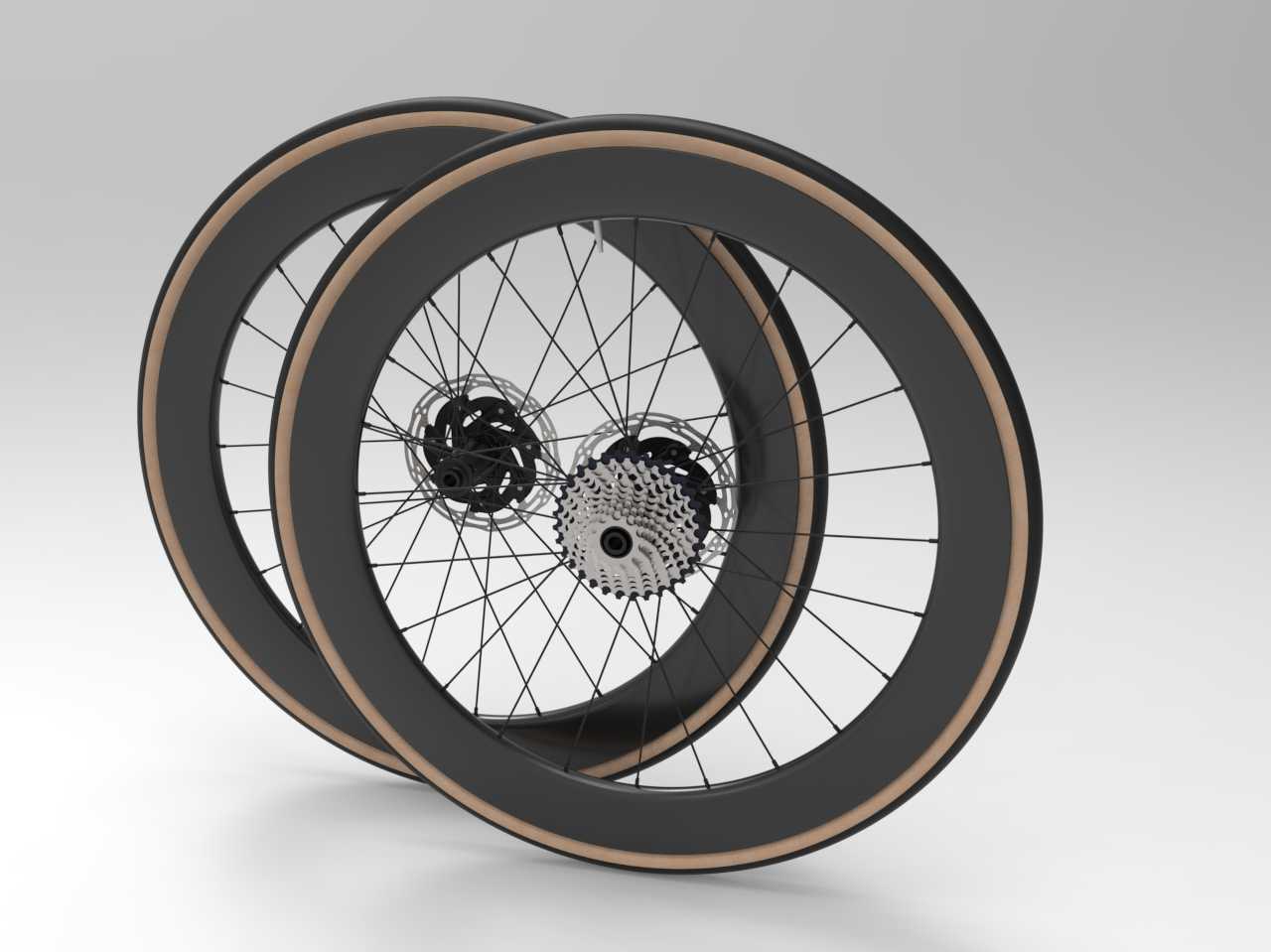

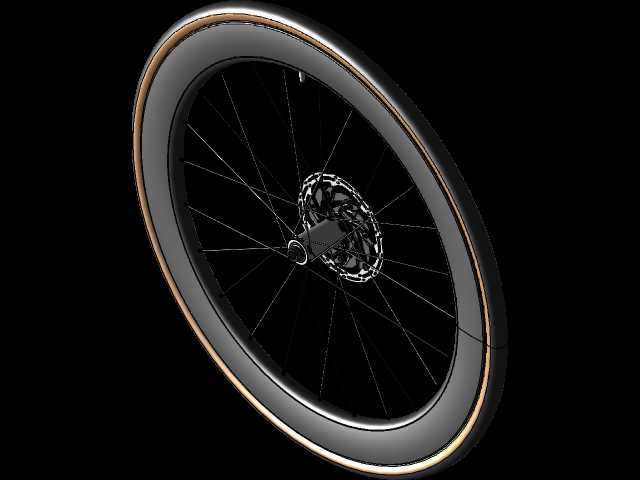

　　这套轮组结构针对公路竞速场景开发，适配铺装路面长距离骑行、业余赛事以及日常高强度通勤使用，整体围绕低滚阻、高传动效率、侧向刚性平衡三个核心需求展开设计，区别于传统低框轮的气动短板，采用高框碳纤轮圈构型，在侧风稳定性与气动收益之间做了工程层面的折中。轮圈部分采用偏心圈设计，胎床兼容主流开口真空胎规格，胎唇卡位尺寸严格遵循公路车胎通用安装标准，轮圈外宽做了微扩处理，可匹配25C至32C宽度的外胎，安装后胎壁与轮圈衔接处形成平滑过渡，减少高速骑行时的气流扰流。轮圈刹车边为碟刹专属设计，取消了圈刹结构的刹车边研磨层，整体截面做了流线型修型，框高设定兼顾平路巡航的气动增益与爬坡时的重量控制，不会出现过高框轮组在侧风下的舵效扰动问题。

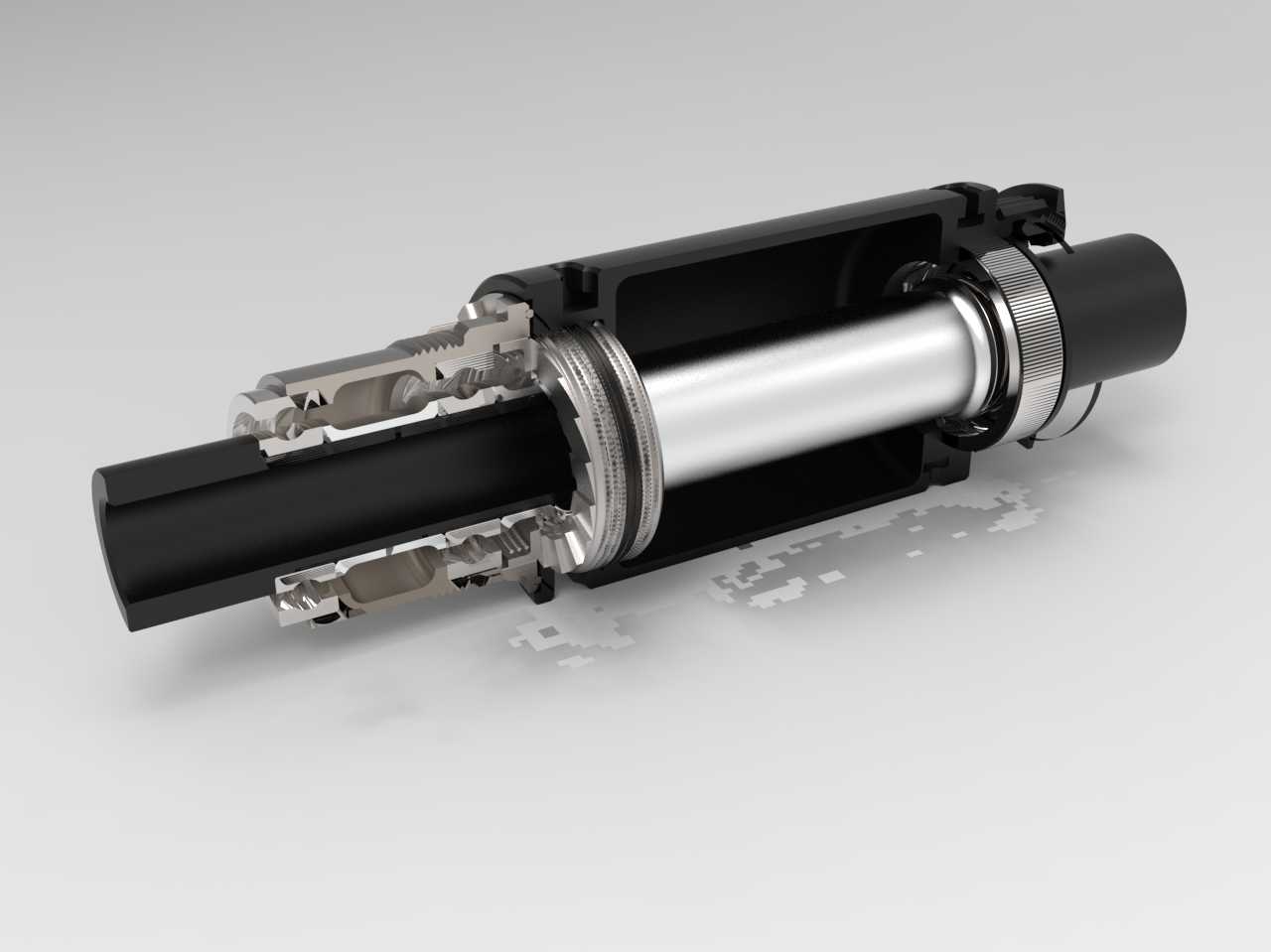

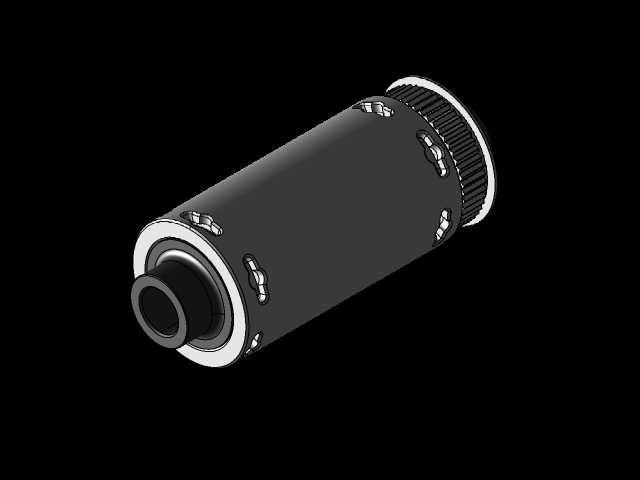

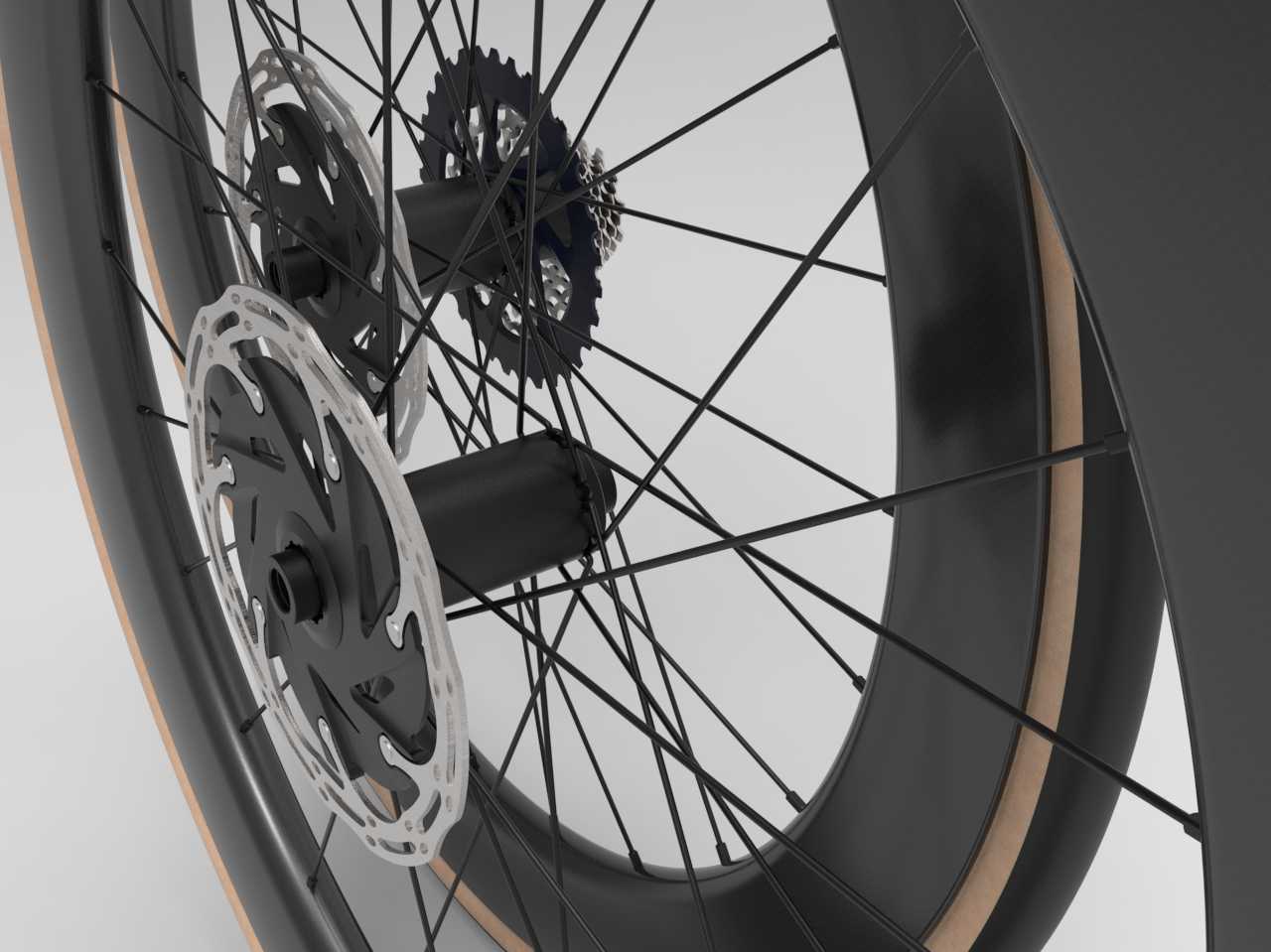

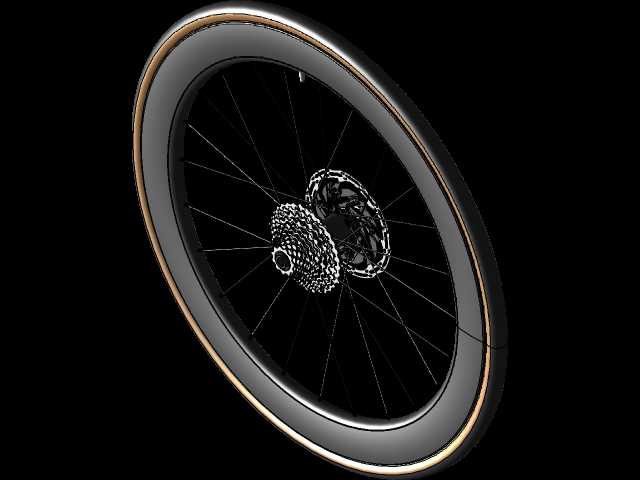

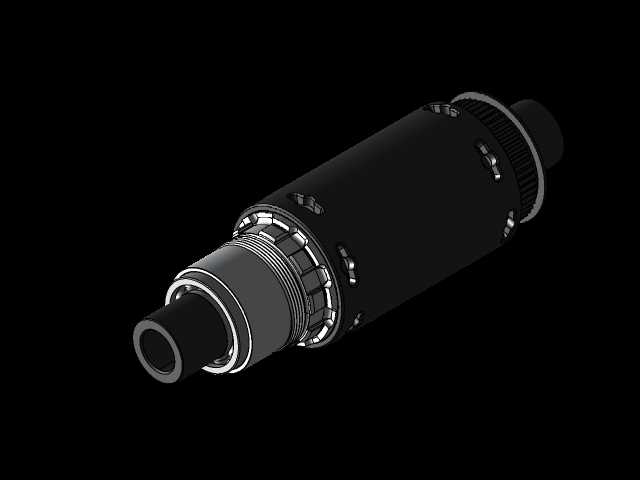

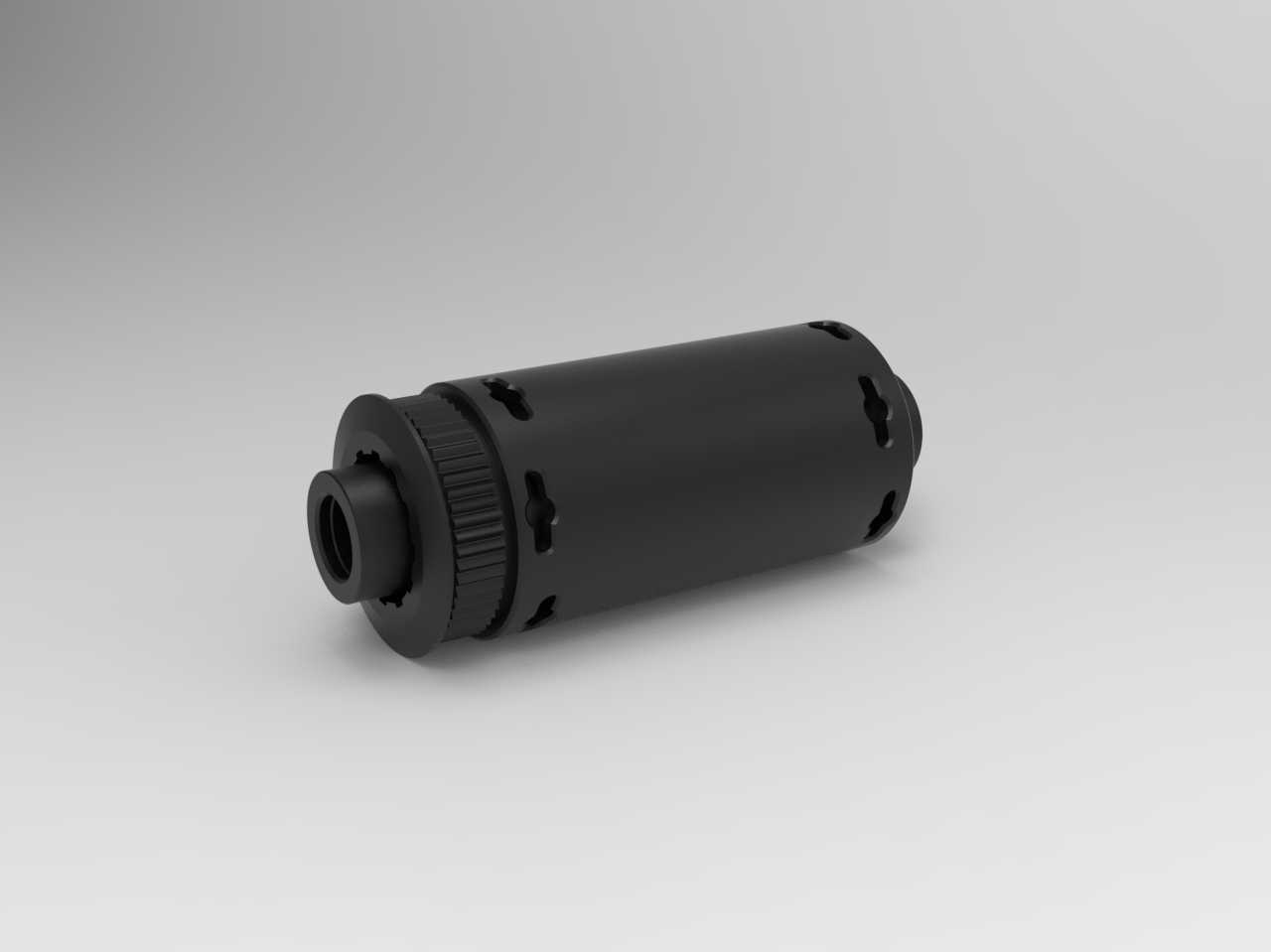

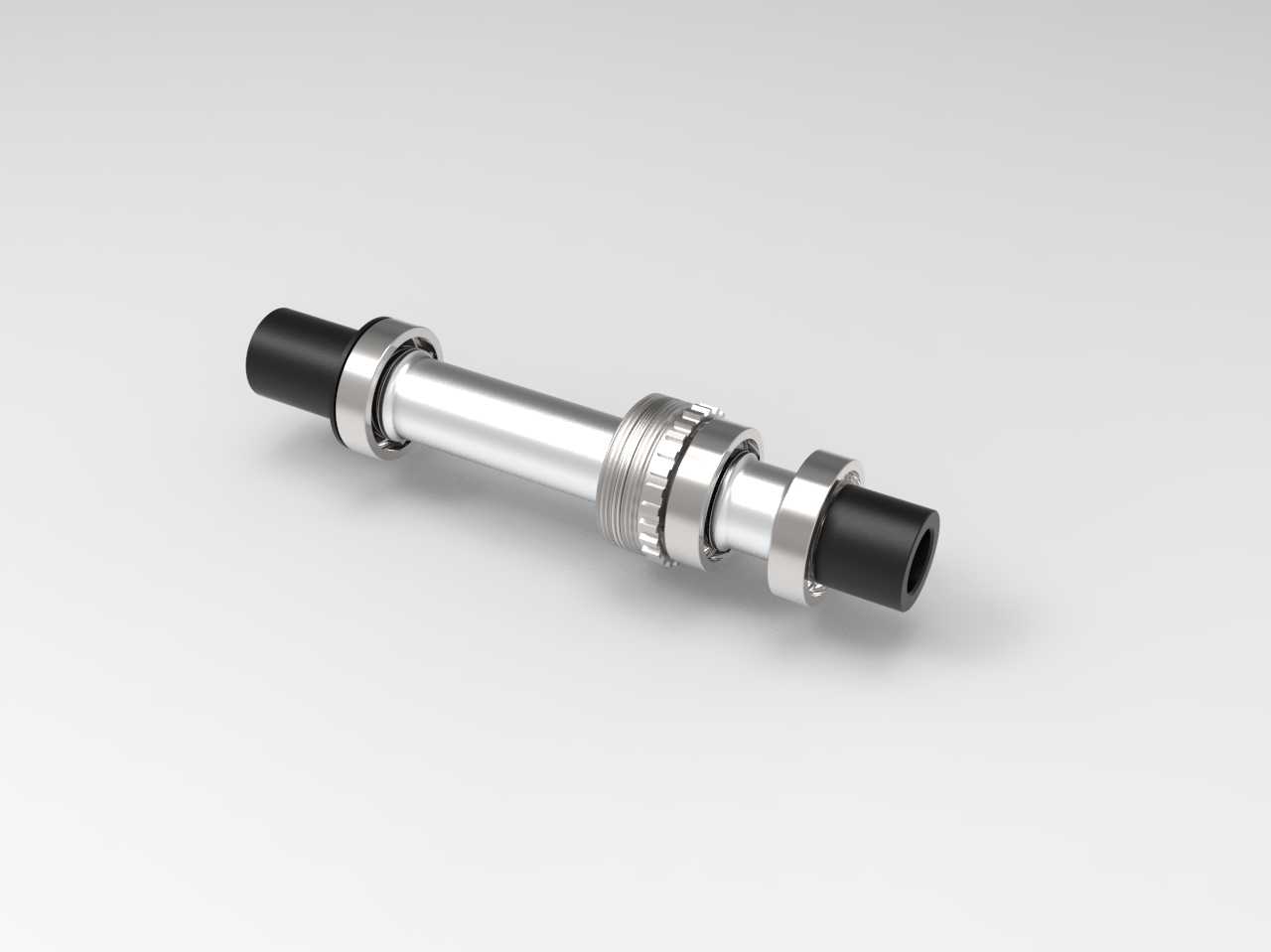

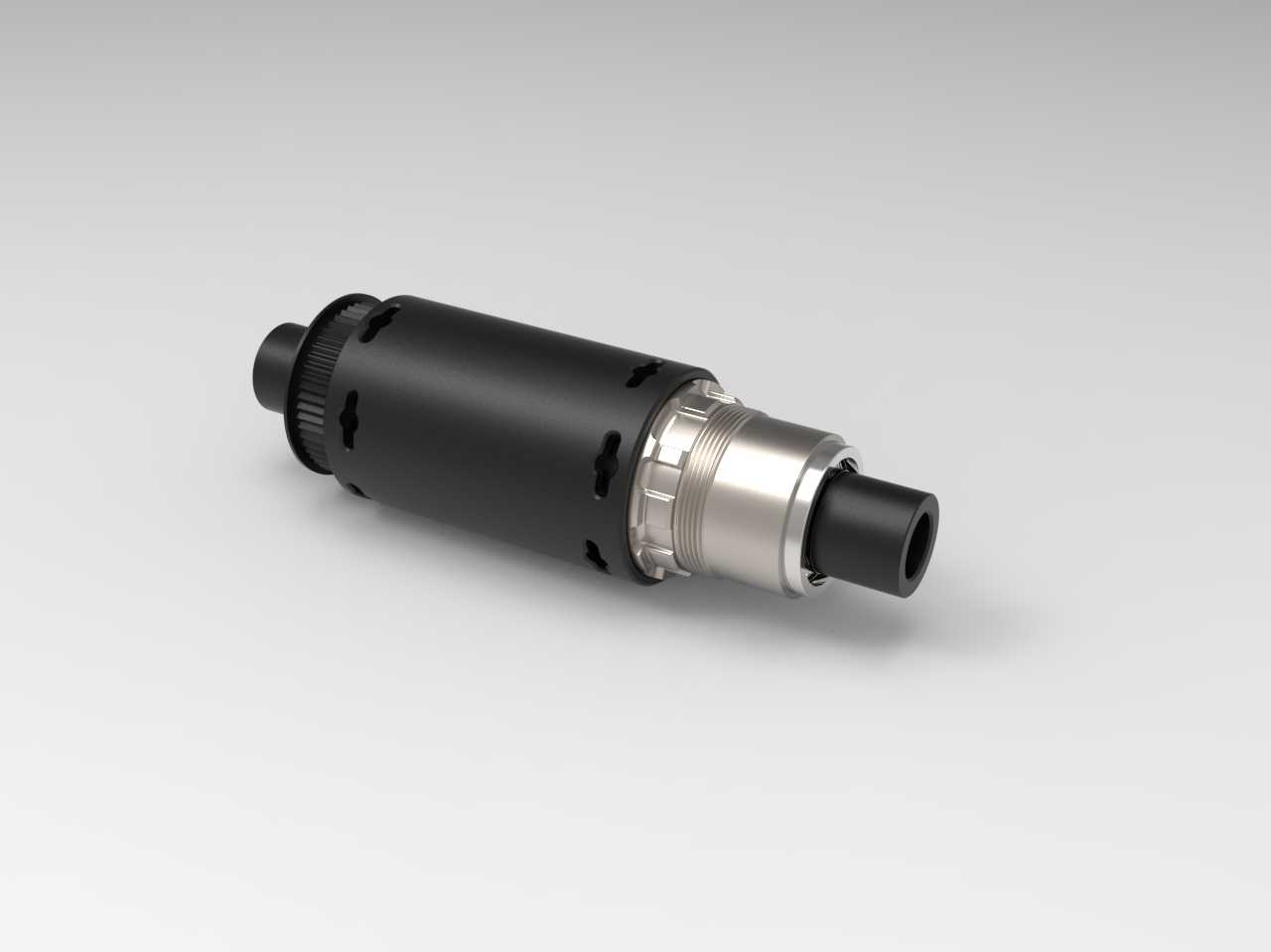

　　传动侧采用XDR规格塔基结构，可兼容12速及以上规格的公路飞轮，塔基内部的棘轮结构采用DT式行星棘轮设计，棘齿咬合角度做了优化，在保证踩踏咬合响应速度的同时，降低了棘轮结构的滑行阻力，塔基与花鼓主体的衔接处设置了多层密封结构，可阻挡骑行过程中泥水、灰尘进入轴承腔体，延长维护周期。花鼓主体采用中心锁碟刹安装座结构，相比六钉碟刹座，中心锁结构的安装同轴度更高，碟片安装后的偏摆量更容易控制，锁紧结构的受力更均匀，长时间高强度制动下不会出现碟片移位的问题。花鼓内部的轴承采用贯通轴布局，12mm规格的桶轴杆贯穿前后花鼓轴心，相比快拆结构，桶轴的安装定位精度更高，轮组安装后的刚性更好，在大力摇车冲刺时不会出现轮组偏摆蹭刹车的问题。

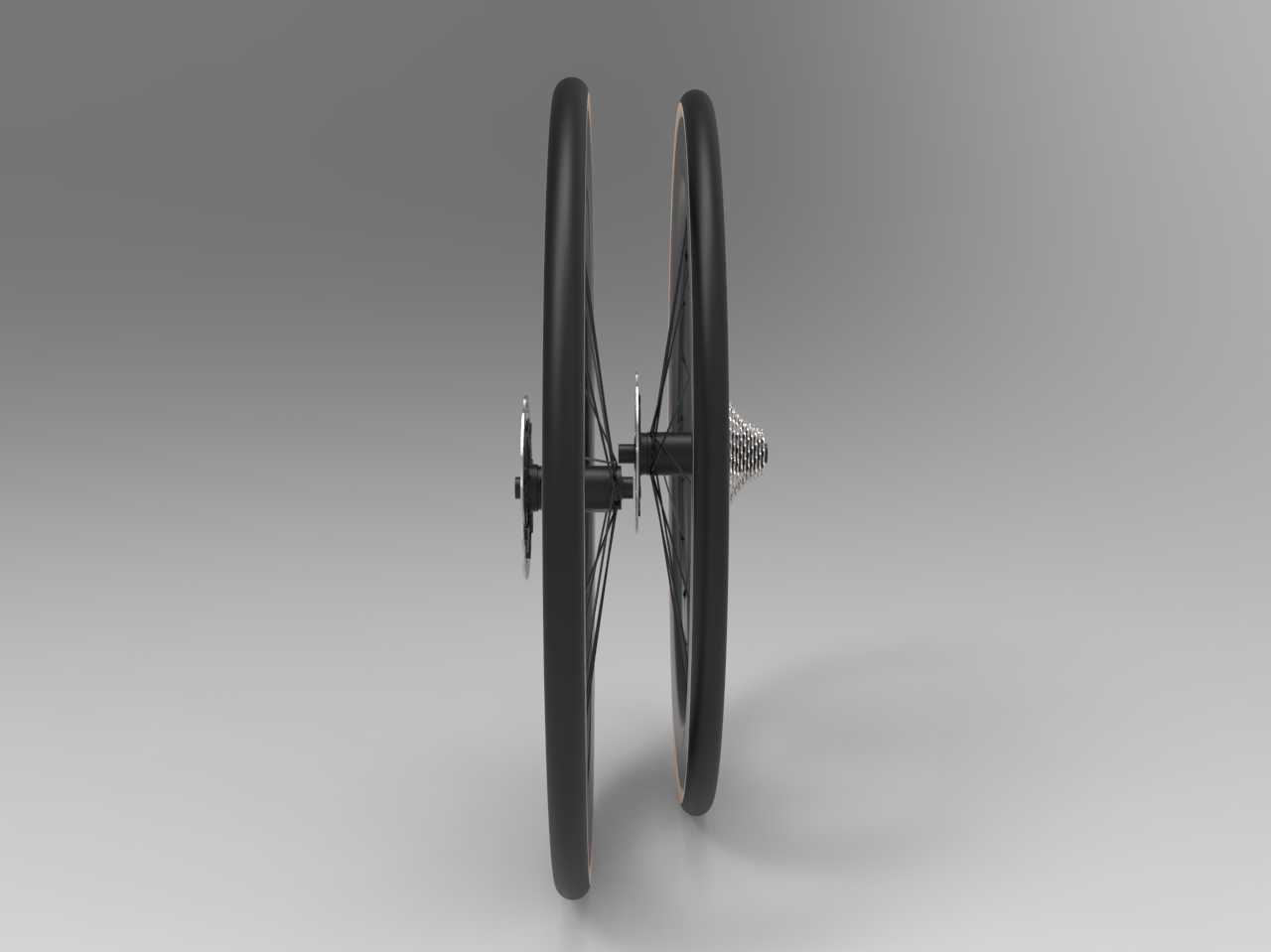

　　辐条采用24根钩头辐条布局，前后轮均采用非等径扁辐条，辐条与轮圈、花鼓的衔接处做了应力分散设计，辐条帽采用内置铜质结构，可在轮圈外部直接调整辐条张力，编圈时采用交叉编法与直拉编法结合的方式，驱动侧辐条采用交叉编法提升传动刚性，非驱动侧采用直拉编法降低重量、优化气动表现，整体辐条张力差控制在合理区间，保证轮组长期使用下的张力保持率，避免出现辐条松动、轮组偏摆的问题。轮组的安装边界完全遵循公路车通用安装标准，前花鼓开档、后花鼓开档尺寸适配主流碟刹公路车架与前叉规格，碟刹安装座的中心距符合通用碟刹夹器的安装标准，不需要额外加装转换座即可直接适配市面主流的公路碟刹系统。在实际使用场景中，这套轮组可应对平路巡航时的持续高速踩踏，

　　高框结构带来的气动收益可降低长距离骑行的功率损耗，棘轮结构的快速咬合特性可在突围冲刺、爬坡发力时做到踩踏力无延迟传递，24根辐条的布局在保证刚性的前提下，过滤路面细碎震动的表现优于多辐条轮组，提升长距离骑行的舒适度。设计过程中针对轮组的受力场景做了多工况仿真验证，包括垂直冲击载荷、侧向摇车载荷、驱动扭转载荷、制动热载荷等多个维度，轮圈的碳纤维铺层做了针对性优化，在应力集中的辐条孔位置、胎床位置做了铺层加强，避免大力充气、过坑冲击时出现轮圈开裂的问题，花鼓的法兰盘尺寸、辐条孔角度经过反复调整，保证辐条受力方向与辐条本身的轴线重合，降低辐条在交变载荷下的断裂风险。塔基的棘轮棘齿接触面积做了优化，在大扭矩踩踏时棘齿的接触压强控制在材料许用应力范围内，避免大力踩踏时出现棘齿打坏的问题，密封结构的摩擦阻力经过反复调校，在保证密封效果的前提下尽可能降低转动阻力，提升轮组的滑行表现。
