ISO7379标准肩螺钉三维参数化建模设计

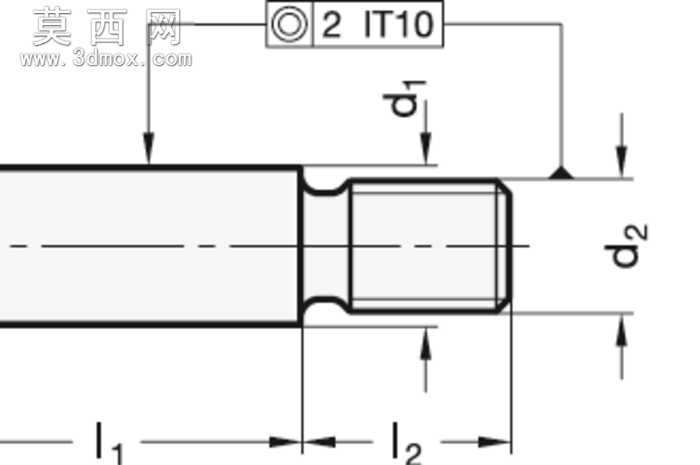

本次建模针对ISO7379标准肩螺钉开展全参数化三维设计，建模过程严格遵循标准规定的尺寸公差与形位公差要求，首先以肩螺钉的中心轴线作为全局设计基准，搭建完整的参数化尺寸关联体系，将肩径d1、螺纹直径d2、肩段长度l1、螺纹段长度l2等核心尺寸设置为可驱动参数，后续可通过修改参数快速生成M5至M20全规格的肩螺钉模型，无需重复建模操作。建模阶段优先采用旋转凸台特征生成螺钉的主体回转结构，精准还原肩段与螺纹段之间的退刀槽过渡结构，保证轴肩端面与轴线的垂直度、肩段圆柱面的同轴度符合图纸标注的IT10级公差要求；螺纹部分采用装饰螺纹线配合简化牙型特征的设计方式，既保证模型轻量化便于装配调用，又能清晰标识螺纹规格与旋向，避免全牙型建模带来的文件冗余问题。材质配置上根据肩螺钉的实际应用场景，选用合金结构钢材质，赋予模型哑光镀锌的表面处理质感，还原紧固件出厂时的金属光泽与表面粗糙度特征，同时对轴肩端面、螺纹起始端等关键受力部位做边缘倒角处理，完全符合机械加工的工艺要求，避免模型出现锐边、干涉等不符合生产实际的结构问题。结构设计层面重点还原肩螺钉的核心功能特征：肩段的高精度圆柱面可作为定位基准使用，在模具、工装夹具等装配场景中实现精准的轴向与径向定位，螺纹段则实现可靠的锁紧连接，两段结构的过渡退刀槽既满足螺纹加工的退刀工艺要求，又能避免装配时出现应力集中问题，提升零件的实际使用寿命。建模完成后开展全尺寸校验，逐一核对各段直径、长度、倒角尺寸与ISO7379标准的对应关系，检查形位公差标注的合理性，确保模型可直接用于工程图导出、虚拟装配、运动仿真等后续设计环节，适配机械设计过程中对标准紧固件的调用需求。
