多自由度浮动拾取机械臂结构设计

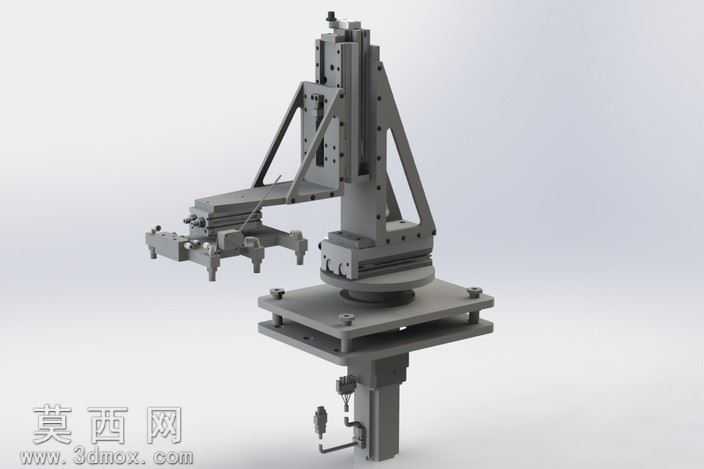

本作品为面向自动化拾取工位设计的浮动式拾取执行机构三维模型，建模阶段严格遵循机械设计公差规范，对每一处安装孔位、运动配合面、连接结构都做了精准的尺寸约束，确保各运动部件的装配关系完全符合实际加工装配要求。模型采用自底向上的建模思路，先完成底座回转支承、立柱升降导轨、悬臂摆动关节、末端拾取夹座等单个零件的特征建模，通过拉伸、切除、倒角、阵列等基础特征还原零件的加工细节，再按照实际装配逻辑添加同轴、重合、距离等配合约束，完整还原机构的运动逻辑。渲染阶段采用哑光金属材质模拟设备常用的阳极氧化铝型材与碳钢机加工件质感，对导轨、转轴等运动配合面添加轻微的磨砂金属粗糙度，对底座安装板、连接支架等结构件做均匀的哑光漆面处理，搭配柔和的影棚环境光，多角度呈现机构的结构层次与装配关系，避免过度反光遮挡结构细节。结构设计上，底座采用法兰式安装结构，可适配不同规格的设备安装台面，内置回转支承实现整周回转自由度；立柱部分采用双直线导轨搭配滑动座的结构，保证Z向升降运动的直线度与承载能力，侧面设置加强筋结构提升立柱刚性，避免长行程运动出现形变；悬臂部分采用多关节铰接设计，可实现水平方向的伸展与角度调整，末端拾取模块设置浮动补偿结构，可在拾取过程中自适应补偿工件位置偏差，避免刚性接触损伤工件或夹头，夹座部分预留标准安装接口，可根据拾取工件的类型更换不同的夹具端头。设计过程中充分考虑机构的运动行程与干涉问题，对各关节的运动极限位置做了模拟验证，确保全行程范围内无零件碰撞，同时对各连接部位的紧固件选型做了匹配设计，所有螺栓、定位销的规格都符合通用五金件标准，方便实际加工时的配件选型，整体结构紧凑，运动灵活，可直接用于自动化生产线的上下料、工件转运等工位的方案设计参考，也可作为同类浮动拾取机构的设计原型进行参数化修改，适配不同的负载与行程需求。
