大吨位卷材输送用卡沃斯张力张紧装置

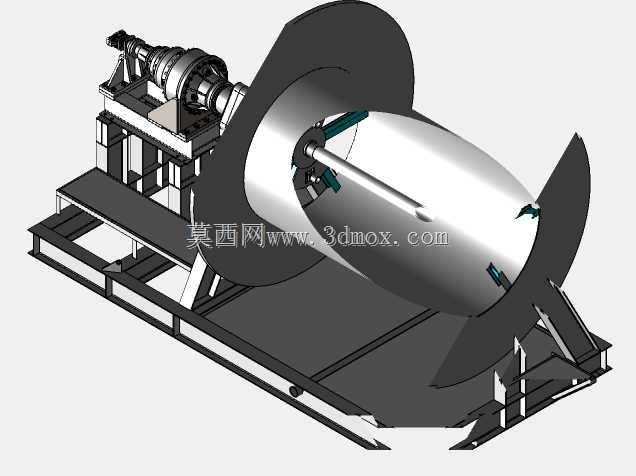

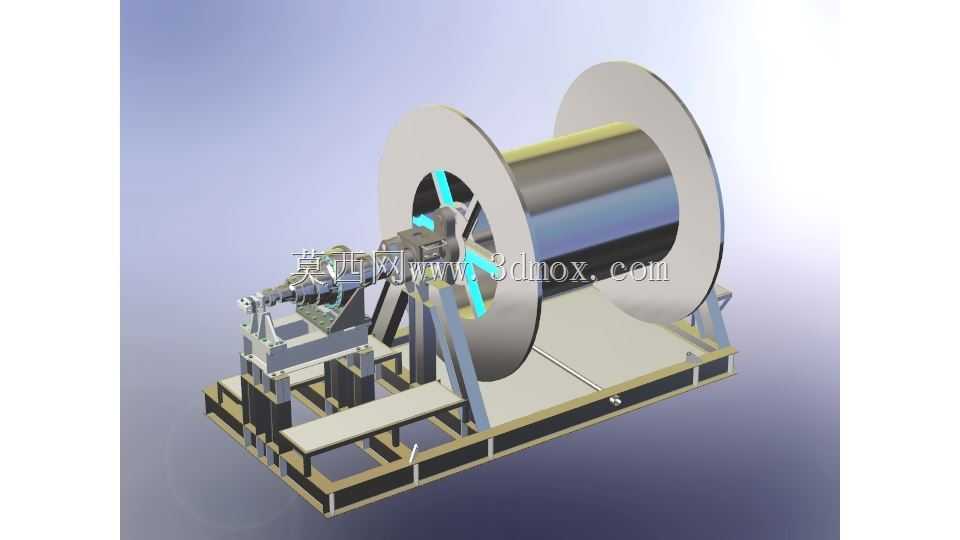

　　在冶金带钢连续轧制、彩涂板深加工、重型卷材分切生产线的开卷作业段，这类大张力张紧装置是保障产线连续稳定运行的核心配套单元，主要承担250吨级重型钢卷开卷过程中的张力恒定控制，避免带材在输送过程中出现跑偏、褶皱、断带或者松卷堆料的问题。从结构布局来看，整套装置采用落地式型钢焊接机架作为承载基础，机架底部预留了与车间预埋板配合的安装孔位，安装时需要保证机架上表面的水平度误差控制在每米0.1mm以内，避免开卷过程中因机架倾斜导致带材张力分布不均。装置的核心执行部分集成了胀缩式卷筒结构，卷筒表面的撑块可以沿径向伸缩，适配不同内径规格的重型钢卷装夹，装夹时撑块伸出后与钢卷内孔紧密贴合，配合端部的轴向挡盘限制钢卷的轴向窜动，挡盘的直径大于常规钢卷的最大外径，能够在钢卷松卷时起到侧向防护作用，避免带材边缘脱开后剐蹭设备机架。

　　张力控制的动力输入端采用多级减速传动结构，传动单元与卷筒之间通过法兰刚性连接，传动侧的轴承座采用剖分式结构设计，方便后期维护时更换轴承或者拆解检修传动部件，轴承座与机架之间设置了调整垫片组，可以在装配时调整卷筒的同轴度，保证传动过程中无偏载卡滞。在卷筒的旁侧设置了张力检测辊组件，检测辊表面包胶处理，增大与带材之间的摩擦力，避免带材与辊面之间出现打滑影响张力检测精度，检测辊的两端搭载张力传感器，能够实时采集带材运行过程中的张力数值，将信号反馈给传动端的驱动系统，动态调整卷筒的输出转速与制动力矩，保证带材在整个开卷输送过程中张力始终维持在工艺设定的区间内。

　　从安装边界来看，整套装置的轴向长度需要匹配产线的最大卷材宽度，机架的纵向深度要覆盖钢卷最大外径的回转范围，安装时需要在装置的操作侧预留足够的钢卷上料空间，满足车间行车或者上卷小车的作业半径要求，装置的传动侧需要预留传动单元与管线的布置空间，避免与周边的输送辊道、导向装置产生干涉。设计过程中针对重型卷材的大载荷特性，机架的主要承载梁采用加厚H型钢焊接成型，焊接后整体进行去应力退火处理，消除焊接内应力避免长期重载使用后出现机架变形，所有的转动辊面都做了动平衡校正，校正等级达到G6.3以上，保证高速运行时无明显振动。在带材的导向部位，所有与带材接触的棱边都做了圆角倒钝处理，避免划伤带材表面影响成品质量，装置的底座设置了可调式地脚组件，在车间地面存在小幅不平整时，可以通过调整地脚螺栓来校正机架的水平度，降低对安装基础的精度要求。

　　实际生产应用中，这类张紧装置可以适配不同厚度、不同材质的金属卷材开卷作业，除了常规的冷轧带钢、热轧钢卷之外，调整张力控制参数后也可以用于铝卷、铜卷等有色金属卷材的开卷张力控制，装置的张力调节范围覆盖从薄带材的小张力到厚板的大张力区间，能够匹配不同产线的工艺速度要求。在结构细节上，卷筒的胀缩机构采用液压驱动，响应速度快，胀紧力充足，能够在重型钢卷装夹后提供足够的摩擦力，避免钢卷与卷筒之间出现相对转动打滑，端部的挡盘采用快拆式结构设计，在更换不同宽度规格的卷材时，可以快速调整挡盘的轴向位置，减少换型调整的辅助时间。整套装置的润滑点都采用集中式润滑布置，日常维护时可以通过注油口直接对各个轴承、传动副加注润滑脂，不需要拆解设备护罩，降低日常维护的工作量。
