250吨承载线缆卷筒支撑工装结构

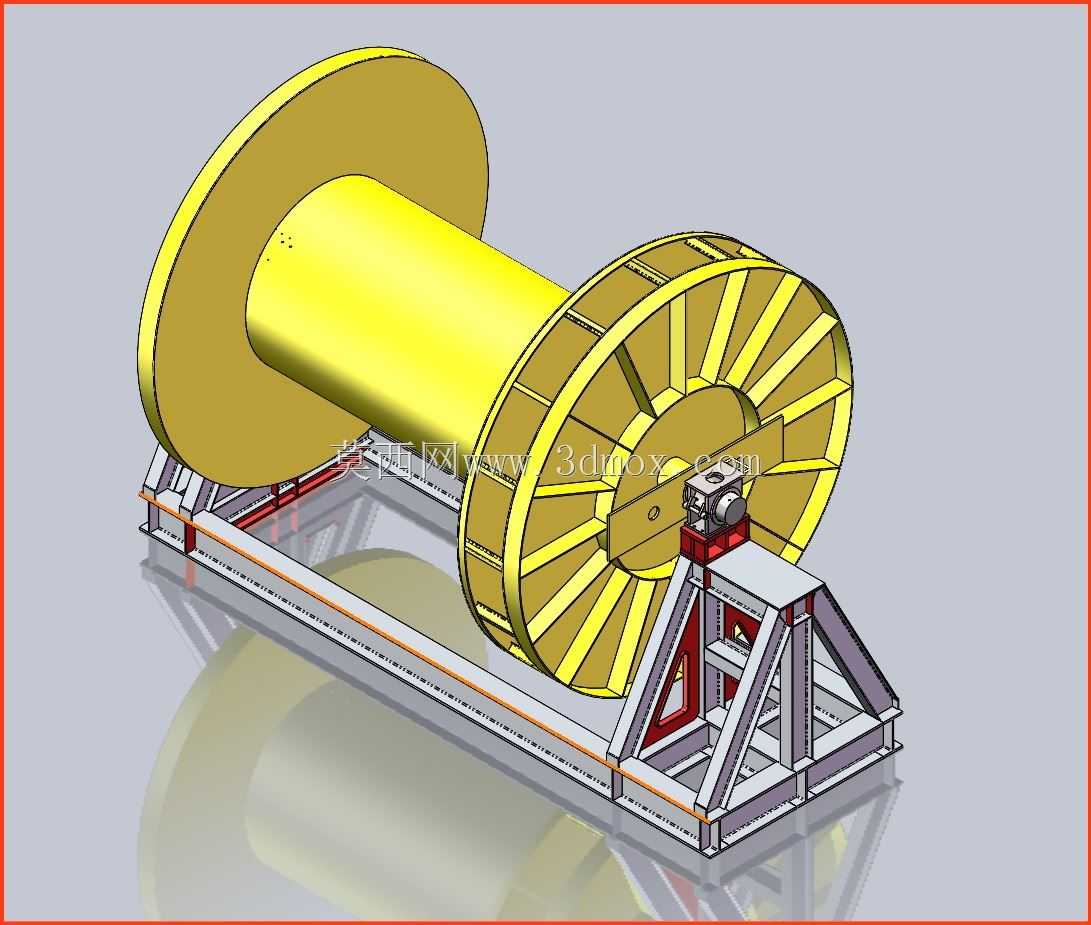

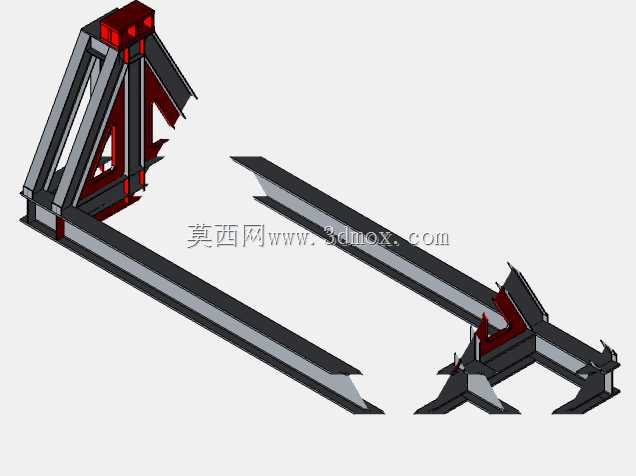

　　该支撑结构主要面向变压器生产制造环节中大型绕组线圈绕制、重型线缆/铜带卷材的承托放卷作业场景，在变压器铁芯绕制工序、高压线缆敷设现场也可适配使用，核心作用是为大吨位卷材提供稳定的旋转支撑，避免卷材自重导致的轴部变形、转动卡滞问题。整套结构采用分体式机架设计，底部为型钢焊接成型的框架式底座，底座沿卷材轴向设置通长安装基准面，两侧支撑臂可根据卷材幅宽沿底座导轨调整固定间距，适配不同宽度规格的重型卷筒安装需求，支撑臂采用三角形桁架加强结构，可将卷筒传递的竖向载荷均匀分散到底座整体框架，避免局部应力集中导致的结构形变。

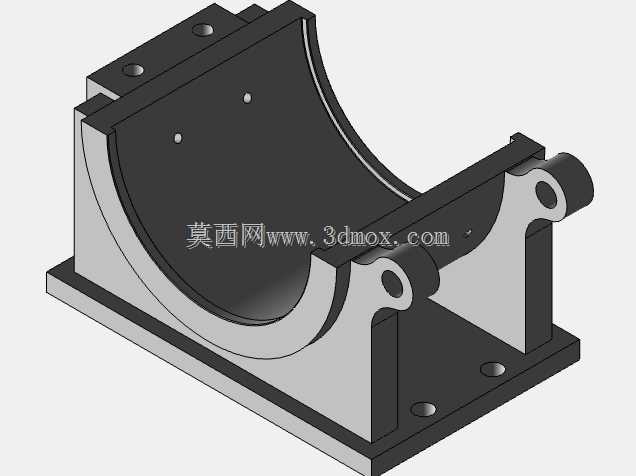

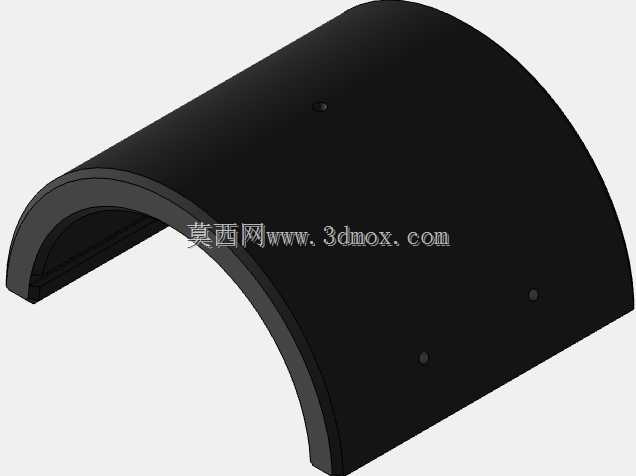

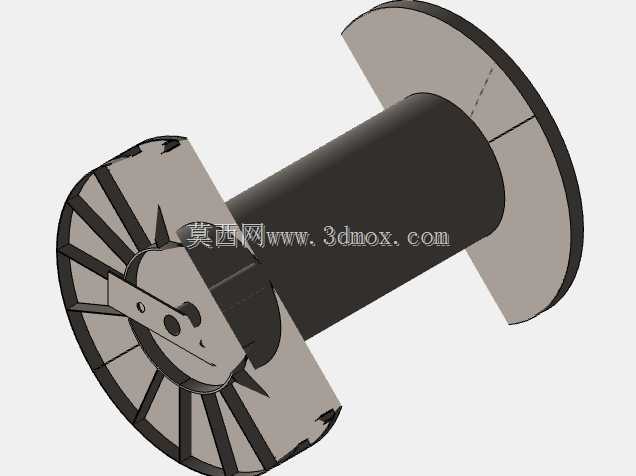

　　卷筒部分采用两端大直径挡边+中间圆柱筒身的结构，挡边外侧设置辐射状加强筋，既能够对卷材形成侧向限位，防止绕制过程中卷材侧向窜动脱落，又能在控制整体重量的前提下提升挡边的结构刚度，避免大吨位卷材挤压下挡边出现外张变形。支撑端配置带座轴承组件，其中一侧集成传动连接位，可外接减速驱动单元实现卷筒主动转动，也可作为被动放卷工位配合前端牵引设备使用，轴承座安装位置设置微调垫块，可补偿安装面的平面度误差，保证卷筒转动时的同轴度，降低转动过程中的径向跳动量。

　　从安装边界来看，底座底部预留了地脚螺栓安装孔位，可直接固定在硬化车间地面或者钢制平台上，整体宽度方向预留了足够的卷材吊装操作空间，卷筒中心高度设置符合人体工程学操作范围，方便操作人员进行卷材端部固定、绕制过程中的排线调整作业。设计过程中重点考量了重载工况下的结构冗余量，所有受力焊缝均采用全焊透结构，型钢选型按照额定承载能力的1.5倍做强度校核，避免长期交变载荷下出现结构疲劳失效；转动部位的轴承选型充分考虑了径向载荷与少量轴向载荷的复合受力情况，配套设置润滑脂加注通道，方便日常维护保养。

　　在实际生产场景中，该类支撑工装可替代传统的临时砌筑支撑结构，大幅缩短重型卷材的上线准备时间，同时稳定的转动支撑能够有效提升绕线工序的排线精度，避免因支撑晃动导致的绕组线圈排布不齐、绝缘层磨损等质量问题，适配250吨级的大吨位卷材承载需求，可覆盖特大型电力变压器绕组生产、大截面高压电缆盘承托等多种重载绕线作业场景。机架两侧还设置了安全限位挡块，可在卷筒安装到位后对轴端进行二次限位，防止转动过程中轴体窜动脱出，底座表面预留了驱动单元、制动单元的安装接口，可根据实际使用需求拓展主动驱动、驻车制动、转速检测等附加功能，无需对主体结构进行二次焊接改造。
