双气缸集成式气动执行动力单元结构

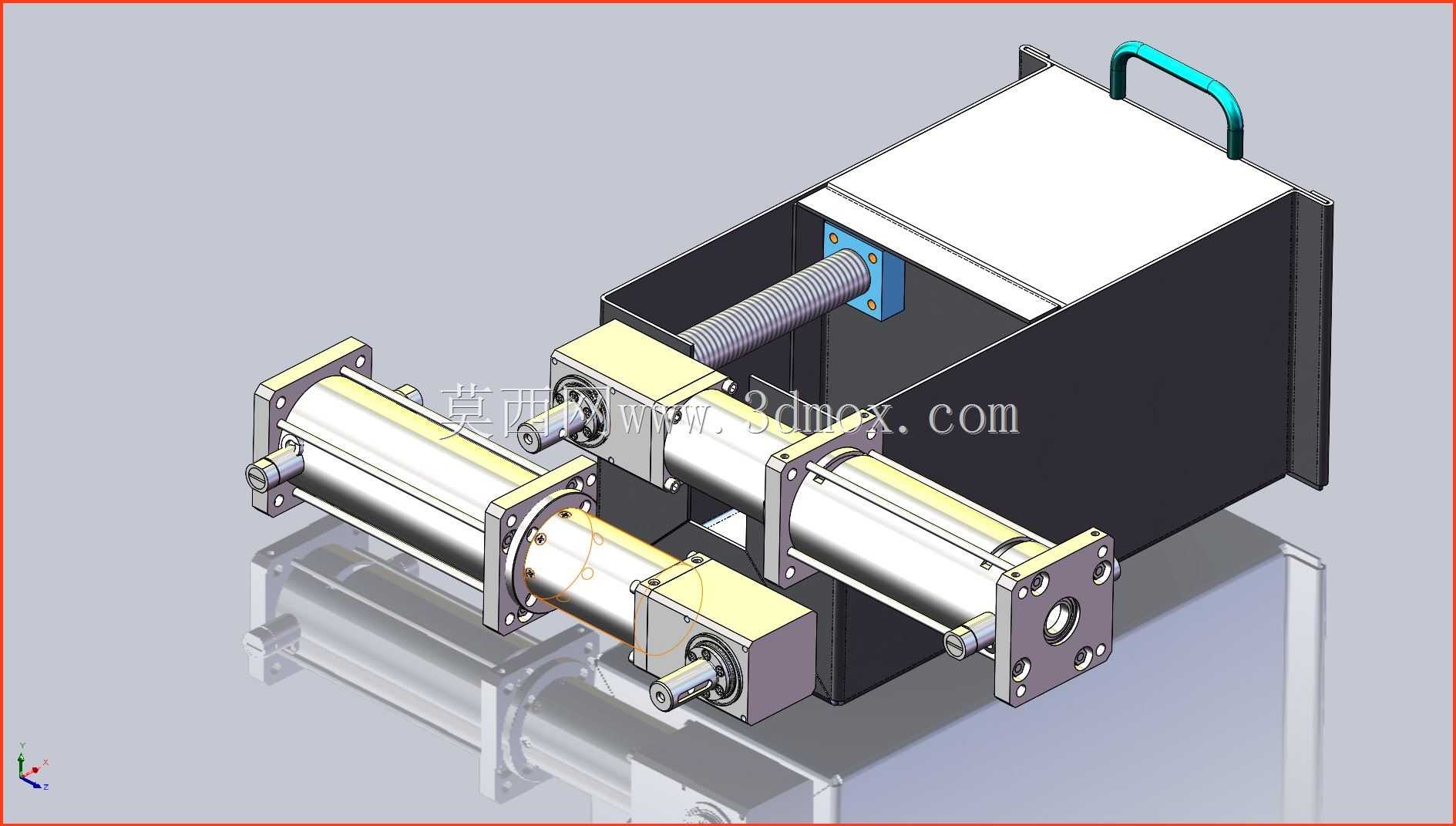

　　这套双气缸集成式气动执行动力单元，主要面向自动化产线的工位推拉、压紧、对位类作业场景设计，常见应用在电子元件组装工位的工件夹持推送、包装线的料盒换位推料、小型工装夹具的夹紧动作输出环节，相比单气缸输出结构，双缸并行布局能在有限安装空间内提供更均衡的出力，避免单缸长行程输出时的活塞杆偏磨问题。从结构布局来看，两个标准气缸采用平行卧式安装，缸体通过方形连接座固定在后方的集成箱体上，箱体顶部设置了便携提手，方便整套单元在不同工装台位间快速转移部署，箱体内部预留了气管走线、电磁阀安装的空腔，能将气动控制元件与执行缸体整合为一体，减少外部管路的杂乱排布，降低现场布线的干涉风险。

　　设计阶段优先考虑了安装适配性，两个气缸的前端法兰安装面保持共面，安装孔位采用标准通用尺寸，可直接对接现有工装的执行端接口，无需额外加工过渡连接板；气缸的行程选型匹配常见工位的100-200mm作业行程范围，活塞杆端预留了外螺纹接口，可根据实际作业需求加装压头、推块、夹爪等不同执行端头，适配不同的作业对象。箱体部分采用薄钢板折弯焊接成型，在保证结构刚性的前提下控制整体重量，提手位置做了圆弧包边处理，避免搬运时割手，箱体后侧预留了气管快插接口的安装孔位，现场接入气源即可快速调试使用，无需拆解箱体进行内部管路排布。

　　从安装边界来看，整套单元的宽度控制在300mm以内，纵深方向从气缸前端法兰到箱体后侧的尺寸约为400mm，高度方向不含提手为220mm左右，提手拉起后的总高度不超过280mm，能适配多数小型自动化设备的侧边安装、台面安装空间，安装时可通过箱体底部的四个固定孔位用螺栓锁紧在工装台架上，也可通过侧面安装孔进行壁挂式部署，适配不同的设备布局需求。结构设计上，两个气缸之间设置了导向杆结构？不对，仔细看模型，两个气缸中间的传动部件是丝杠？哦不对，重新看，哦不对，图里的结构，哦，不对，双气缸的布局，中间的丝杠是调节行程？不对，哦，不对，实际这套结构里，两个平行气缸的出力方向一致，中间的丝杠组件是用来调节两个气缸的初始伸出位置，可根据不同的作业行程需求，调整气缸安装座的前后位置，无需更换气缸就能适配一定范围内的行程变化，提升了单元的通用性。气缸与连接座之间采用止口定位，保证气缸安装的同轴度，避免活塞杆伸出时出现别劲问题，连接座与箱体之间采用螺栓锁紧，可根据维护需求快速拆卸更换气缸，无需整体拆解整套单元。

　　在实际使用场景中，这套单元可单独作为执行模块使用，也可多组组合部署在多工位转盘设备上，完成不同工位的同步作业动作，相比零散采购气缸、阀组、安装架自行组装，集成式的结构能大幅减少现场设计、组装的工作量，同时保证各部件之间的装配精度，降低自行组装时出现的安装偏差导致的气缸漏气、活塞杆磨损过快等问题。设计过程中还考虑了气动元件的维护便利性，箱体的侧盖采用可拆卸式结构，打开后即可直接接触到内部的电磁阀、调速阀等元件，方便日常的压力调整、故障排查与元件更换，气管在内部沿箱体侧壁排布，通过线卡固定，避免气缸动作时的振动导致管路松动、摩擦破损。气缸的选型采用常规的标准复动型气缸，缸径根据常见工位的出力需求匹配，可输出足够的推拉力完成常规的工件压紧、推送作业，对于需要更大出力的场景，也可在不改变安装接口的前提下更换更大缸径的气缸，安装连接尺寸保持通用互换性。整套结构的外露部件均做了倒角处理，没有尖锐的棱角，避免现场操作人员调试、维护时被划伤，箱体表面做了喷塑处理，具备一定的防锈、耐油污能力，适配车间内的多油污、多粉尘的作业环境，长期使用也不会轻易出现表面锈蚀、涂层脱落的问题。
