立式平面砂光加工设备结构设计

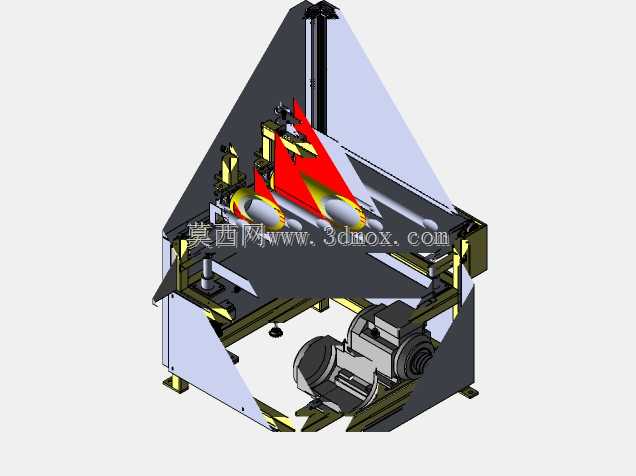

　　这款立式砂光设备主要面向平面类工件的表面精整加工场景，在木质板材加工、金属钣金件去毛刺、非金属板材表面砂毛等工序中都有广泛应用，能够替代人工手持打磨工具完成连续化的表面处理作业，大幅降低打磨工序的人工劳动强度，同时保证加工后工件表面的粗糙度一致性。设备整体采用立式柜式结构布局，将砂光执行机构、传动组件、电控单元全部集成在封闭的钣金柜体内部，既可以避免打磨过程中产生的粉尘随意扩散，也能对内部传动部件形成有效防护，减少车间粉尘环境对设备运行寿命的影响。从结构设计逻辑来看，设备进料端采用水平托辊搭配压紧输送的结构，工件从柜体中部的进料口送入后，由上下配合的输送辊夹持匀速通过砂光作业区，砂辊组件设置在输送路径的上方位置，

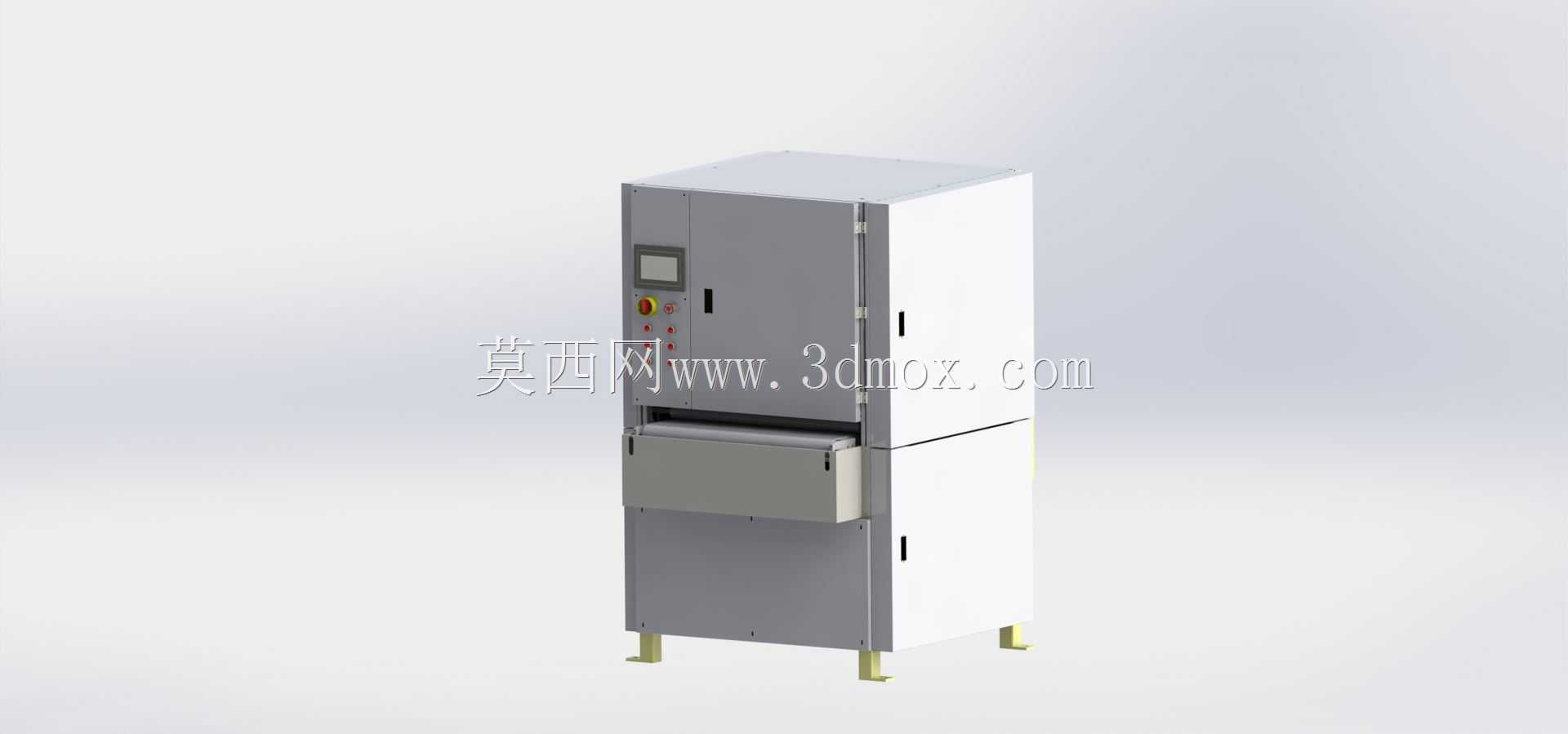

　　可根据加工需求调整砂辊与输送面的间隙，适配不同厚度工件的加工需求，砂辊的进给调节采用丝杆导向结构，调节精度可控制在0.1mm级别，能够满足不同磨削量的加工要求。设备的操作面板设置在柜体正面左侧位置，集成了触控显示屏、启停按钮、急停开关以及状态指示灯，操作人员站在设备进料侧即可完成所有参数调整与设备操作，符合人机工程学的操作高度设计，长时间操作也不易产生疲劳。柜体底部配置了四个可调式支撑脚，可根据车间地面的平整度调整设备水平度，避免设备运行过程中因放置不平产生振动，影响砂光加工的表面质量，支撑脚的调节行程预留了50mm的调整空间，能够适配多数车间的地面安装条件。设备的电控柜与主机柜体采用一体化设计，

　　电气元件全部布置在柜体上部的独立腔体内，与下部的砂光作业区做了密封隔离，能够有效阻挡打磨粉尘进入电气腔，降低电气元件因粉尘堆积出现接触不良、散热不畅等故障的概率。砂光作业区的出料端设置了工件承接托板，加工完成的工件从出料口送出后可直接落在托板上，方便操作人员取件，托板采用可拆卸式设计，可根据加工工件的长度更换不同尺寸的托板，适配不同规格工件的加工需求。设备的除尘接口预留于柜体侧部，可直接对接车间中央除尘系统或者独立工业集尘器，将打磨过程中产生的粉尘及时抽走，保证作业区域的空气环境符合职业健康要求，除尘接口的尺寸采用行业通用的标准管径，无需额外制作转接头即可完成管路对接。从安装边界来看，设备整体占地尺寸较小，不需要预留过大的安装空间，

　　设备左右两侧仅需预留600mm的维护空间即可满足日常检修、更换砂带的操作需求，设备后部预留300mm的空间用于布置除尘管路与电气接线，整体安装布局灵活，既可以单独布置在单机作业工位，也可以接入到连续化的板材加工生产线中，与前后段的裁切、封边等工序设备完成连线生产。在结构细节设计上，设备的柜门采用密封胶条做全周密封，柜门与柜体的连接采用隐藏式铰链，既保证了柜体外观的整体性，也能避免粉尘从柜门缝隙处溢出，砂辊组件的动平衡精度按照G2.5等级设计，设备高速运行时的振动量控制在极小范围内，不会因振动导致工件表面出现规律性的砂痕，输送辊采用包胶处理，表面摩擦系数充足，输送工件时不会出现打滑偏移的问题，保证工件进给速度稳定，砂光后的表面均匀无漏砂、过砂缺陷。
