工业插卡式电气控制机箱结构设计

　　这款插卡式电气控制机箱，主要面向工业自动化控制场景下的板卡集成安装需求，常见于生产线主控柜扩展单元、分布式IO控制站、小型设备电控集成单元等场景，用来承载各类功能插卡、主控板卡、供电模块与散热组件，为内部电气元件提供可靠的机械防护与电磁屏蔽基础。从结构设计逻辑来看，整体采用封闭式钣金焊接+拼装结合的工艺，主体框架使用1.5mm厚度的冷轧钢板弯折成型，侧围与顶板、底板通过定位凸台与沉头螺钉拼接，既保证了整体结构的刚性，也方便后期拆装维护。顶板区域整面排布直径3mm的通风冲孔，冲孔开孔率控制在32%左右，配合机箱内部预留的80mm规格轴流风扇安装位，可以形成从下进风、上出风的定向散热风道，避免多块功能插卡满配运行时出现局部积热的问题。

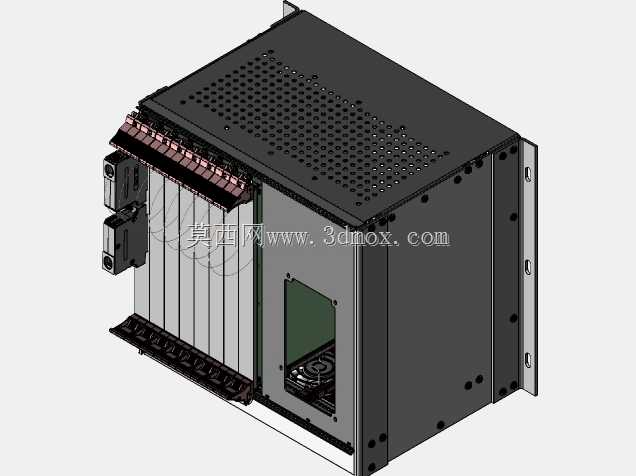

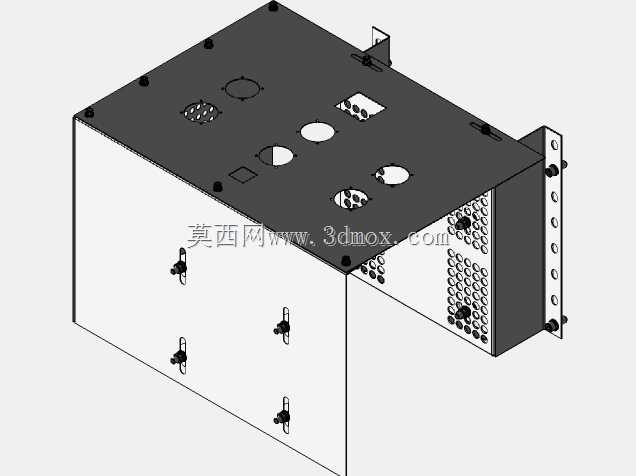

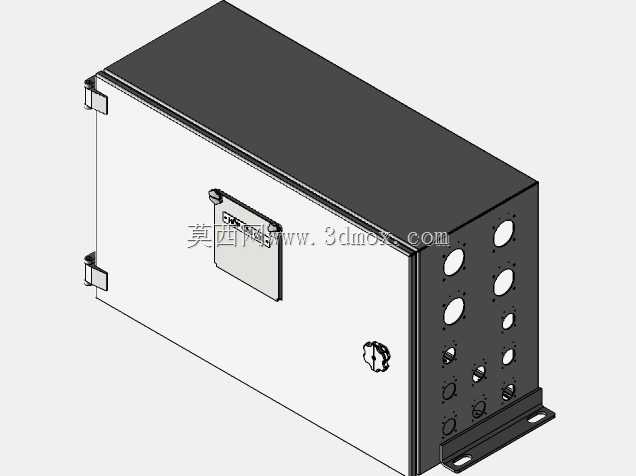

　　机箱前部设计了10个标准宽度的插卡安装槽位，槽位间距严格按照欧规板卡安装尺寸设定，每个槽位预留了板卡导向滑轨与前端固定压条，插卡插入后可以通过前端的塑料压块锁定，避免设备运行过程中受振动影响出现板卡松脱的情况，槽位前端还预留了标识条粘贴区域，方便现场运维人员快速区分不同功能的板卡单元。机箱后部为整面安装法兰，法兰上排布了两排共12个M4安装螺孔，同时预留了电源接口、通讯接口的开孔位，安装法兰的平面度公差控制在0.2mm以内，保证机箱可以紧密贴合安装面，满足IP30以上的防护等级要求。机箱左侧预留了独立的供电模块安装腔，腔体与插卡区域通过金属隔板分隔，既可以避免供电模块的电磁干扰影响主控板卡运行，也能将供电模块的发热与板卡区域隔离，

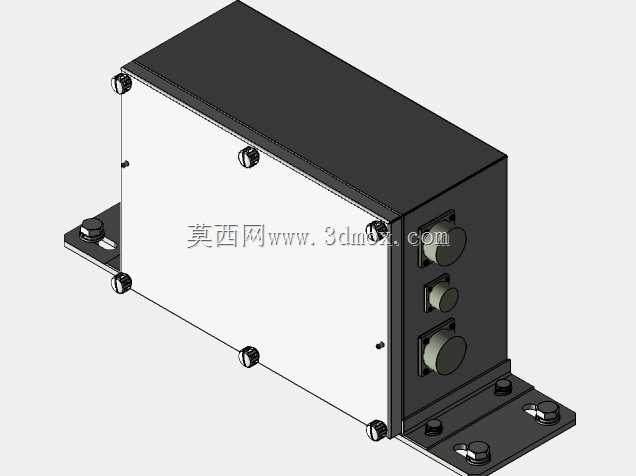

　　隔板上预留了走线孔，孔边做了卷边钝化处理，避免穿线时划伤线缆绝缘层。从安装边界来看，机箱整体宽度适配标准19英寸机柜的半宽安装需求，深度为280mm，高度为6U，既可以单独壁挂安装，也可以通过配套的安装耳固定在标准机柜内，机箱底部预留了4个M5的接地螺柱，方便现场做可靠接地连接，满足工业现场的电气安全规范。在细节设计上，所有钣金件的外露边缘都做了去毛刺与钝化处理，拼接缝隙控制在0.5mm以内，既提升了整体外观的规整度，也避免运维人员拆装时被锐边划伤。机箱内部的插卡导向滑轨采用镀锌钢板冲压成型，滑轨表面做了导电氧化处理，既保证了板卡插拔的顺滑度，也能让板卡金属外壳与机箱主体形成可靠的等电位连接，提升整体电磁屏蔽性能。针对工业现场多粉尘的使用环境，机箱的通风冲孔内侧预留了防尘滤网的安装槽位，用户可以根据使用场景选配尼龙防尘滤网，滤网可以从机箱前部抽出清理，不需要拆解整个机箱壳体，大幅降低了现场运维的工作量。
