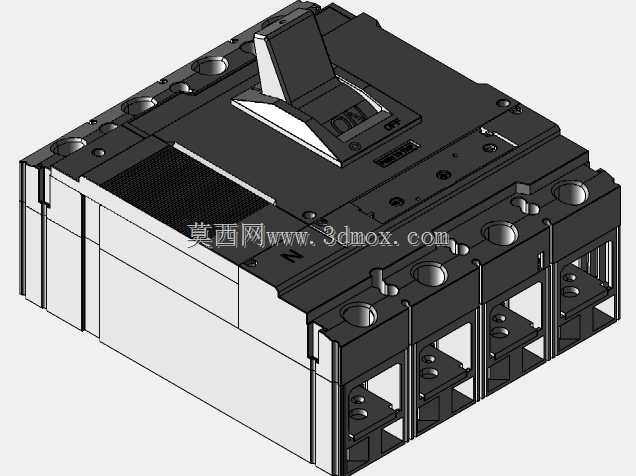

四极塑壳断路器TS800结构设计

　　在低压配电系统的终端配电与主进线回路设计中，四极塑壳断路器是兼顾三相线路与中性线分断、保护的核心元件，这款TS800规格的塑壳断路器，主要面向额定电流区间较高的工业配电、商用建筑总进线场景，可同时实现三相相线与中性线的同步分合，避免中性线带电带来的检修安全隐患，也能适配三相不平衡负载的配电场景，防止中性线电位偏移引发的设备损坏问题。

　　从实际功能来看，该断路器除了基础的电路通断操作功能外，还集成了过载长延时保护、短路瞬时保护的核心保护逻辑，部分场景下可拓展附加模块实现剩余电流保护、分励脱扣、辅助信号反馈等功能，能在线路出现过载发热、短路大电流冲击时快速切断电路，保护后端线缆、用电设备不受过流损坏，同时也可作为线路隔离开关使用，在设备检修时提供明显的断开点，保障运维人员的操作安全。

　　在结构设计思路上，这款断路器采用模块化的基座拼接设计，基座部分采用高强度热固性工程材料压制成型，具备优秀的绝缘性能与抗冲击、耐高温特性，可承受分断短路电流时产生的电弧高温与内部压力冲击，避免壳体破裂引发的飞弧、相间短路故障。操作机构采用传统的四连杆快速分断结构，不管操作手柄的推动速度快慢，都能保证触头系统快速完成分合动作，减少触头拉弧时间，提升触头使用寿命与分断可靠性。触头系统采用银基合金触头材料，搭配栅片式灭弧室结构，分断时产生的电弧会被栅片切割成多段短弧，快速冷却熄灭，有效提升断路器的分断能力，满足高短路电流场景的使用要求。四极的极间采用绝缘隔板进行完全分隔，避免极间飞弧引发的相间击穿，每个极的触头、接线端子结构独立，中性极的触头参数与相线极保持一致，保证中性线的载流能力与分断能力匹配相线要求，适配TT、TN-S等需要中性线分断的配电系统。

　　从安装边界与外形尺寸来看，这款800A规格的四极塑壳断路器采用板前安装的标准固定方式，基座底部预留对应规格的安装孔位，可直接固定在配电柜内的安装梁或安装板上，接线端子采用压板式接线结构，可适配大截面积的铜芯电缆或铜排连接，端子处配备绝缘防护挡板，防止接线后裸露带电部分引发误触风险。整体外形宽度相比同规格三极断路器增加一个极位的尺寸，高度与深度尺寸和同系列三极产品保持一致，方便在配电柜内进行统一排布设计，进出线方向支持上下进线，无需调整内部结构即可适配不同的柜内走线方向，操作手柄突出壳体表面的高度符合人体工程学设计，手动分合操作时施力顺畅，手柄位置具备明确的合、分、脱扣三个状态指示，运维人员可直接通过手柄位置判断断路器的工作状态。壳体表面的散热槽结构对应内部触头、发热元件的位置，可在长期满载运行时快速散出内部热量，降低温升，避免长期高温运行导致的绝缘老化、触头氧化问题，提升产品的长期运行可靠性。在进行柜内布局设计时，需要预留断路器操作方向的操作空间，以及进出线侧的线缆弯曲、接线操作空间，同时要保证断路器周围的散热间隙，避免紧贴其他发热元件安装，影响散热效果。
