多规格G209弓型起重卸扣参数化设计

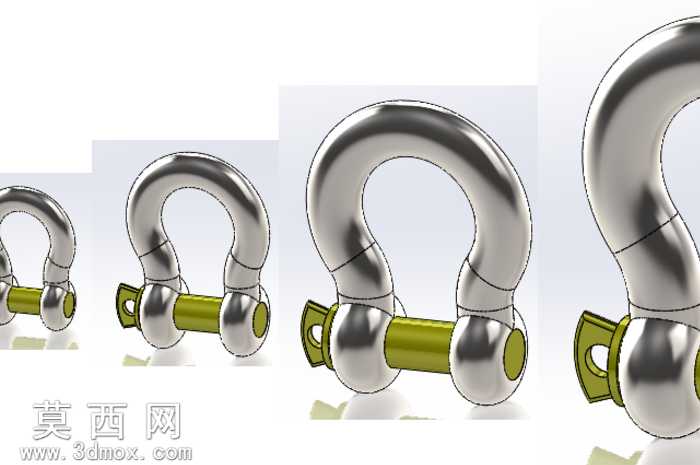

本作品为覆盖0.3吨至55吨额定载荷区间的G-209型弓型卸扣参数化三维设计，建模阶段采用SolidWorks进行全参数化驱动搭建，针对不同载荷等级的卸扣尺寸建立了关联设计表，可通过配置参数快速切换对应吨位的模型规格，无需重复建模操作。模型结构严格还原实物的组成逻辑，包含弓型卸扣本体、横销、安全插销三个核心部件，各部件间保留了真实的装配约束关系，横销与卸扣本体的螺纹连接、插销与横销的限位配合均按照实际装配公差设置，可直接用于装配干涉检查、运动模拟验证。材质与渲染表现上，针对不同部件匹配了对应的材质属性：卸扣本体采用高强度合金钢材质表现，渲染时添加了金属镀铬后的高反光质感，表面做了细微的拉丝纹理处理，还原五金件真实的机加工表面效果；横销部分采用镀锌彩钝的金属材质，呈现出带黄绿色调的金属哑光质感，与亮银色的卸扣本体形成清晰的视觉区分；安全插销部分做了氧化发黑的材质处理，边缘保留了冲压成型的细微倒角细节，提升模型的真实感。设计过程中充分考虑了起重卸扣的力学结构合理性，弓型环的圆弧过渡段按照行业标准做了等强度曲率设计，避免应力集中问题，横销的直径、螺纹规格均与对应吨位的额定载荷匹配，各规格模型的尺寸参数完全符合起重索具的行业规范，既可以作为产品设计阶段的方案验证模型，也可用于吊装方案的可视化演示、五金产品的宣传渲染素材制作，参数化的设计逻辑也方便后续根据特殊使用需求快速调整尺寸，衍生出定制化的卸扣模型。
