飞翼布局小型无人飞行器结构设计

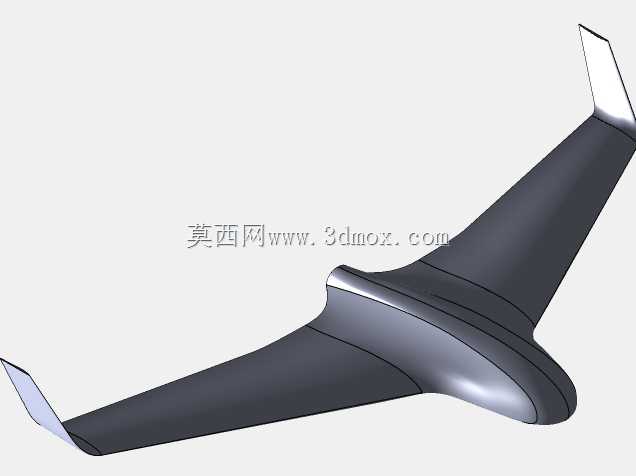

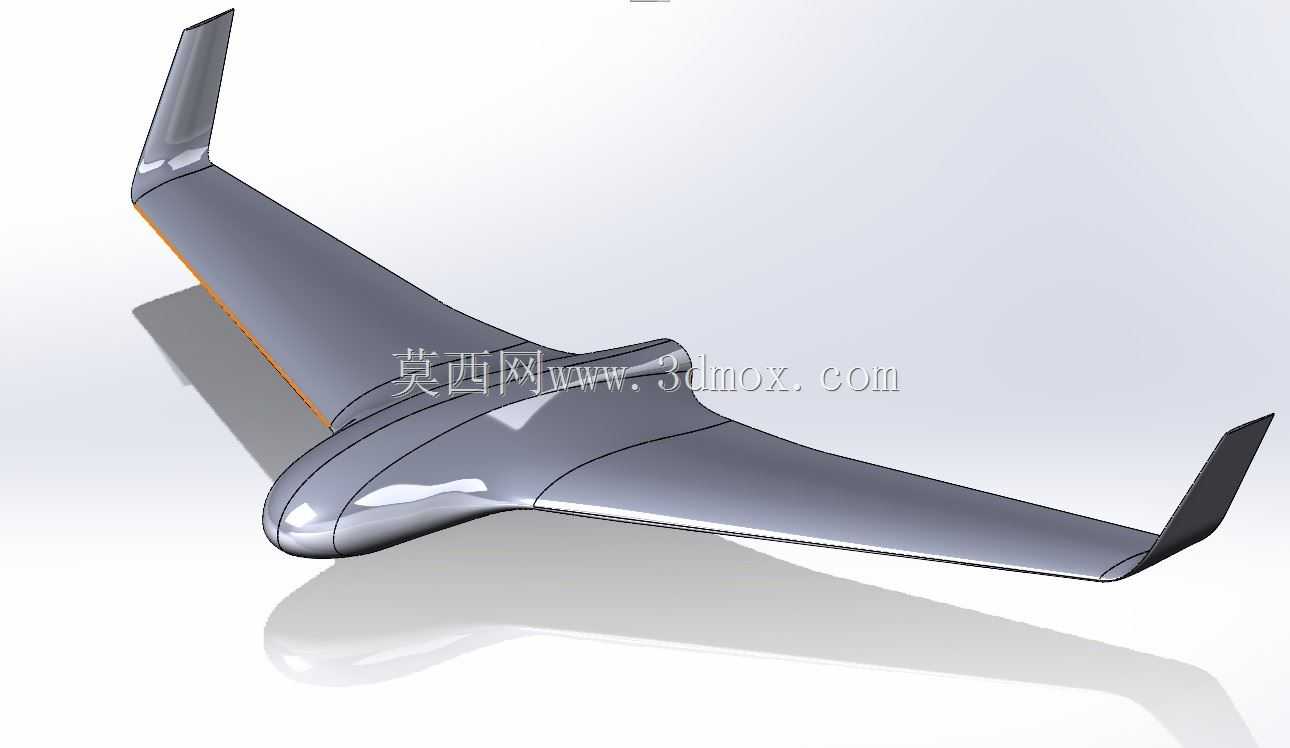

　　这款飞翼构型的无人飞行器结构，在设计阶段优先考量了低空低速作业场景下的气动效率与结构紧凑性，整体采用翼身完全融合的无尾布局，取消了常规飞行器的独立平尾与垂尾结构，将航向稳定与俯仰控制面集成在翼梢后缘位置，大幅降低了结构自重与飞行过程中的寄生阻力。从实际应用场景出发，这类构型的飞行器可适配低空测绘、环境监测、小范围物资投送等作业需求，翼身融合的内部空间可连续布置航电设备、动力电源与任务载荷，避免了常规布局机身与机翼衔接处的空间浪费，同时一体化的曲面外壳可有效降低雷达反射截面积，兼顾部分低可探测性需求。

　　在结构设计思路上，整体外壳采用连续变曲率曲面构建，机翼前缘从机头位置向两侧翼梢平滑延展，翼型厚度从中心机身段向翼梢方向逐步递减，中心段最大厚度可容纳常规尺寸的航电舱与电池组，翼段内部预留了舵机安装槽与走线通道，无需额外加装突出的设备整流罩。翼梢处设置的上反小翼同时承担垂直安定面的作用，配合后缘的开裂式阻力方向舵，可在无独立垂尾的前提下保证航向操纵效率，避免常规飞翼布局常见的航向稳定性不足问题；机翼后缘的升降副翼采用分段式设计，可同时实现俯仰控制与滚转操纵，控制面的偏转角度范围经过气动校核，可满足低速飞行下的操纵力矩需求，不会出现大迎角状态下的舵面失效问题。

　　从安装边界与尺寸适配角度来看，整体翼展控制在小型无人飞行器的便携运输范围内，机身中心段宽度可适配常规的弹射起飞架安装接口，底部预留的载荷安装平面可直接固定光电吊舱、测绘相机等任务设备，安装孔位采用统一的标准间距，无需额外定制转接支架。机体结构的受力路径沿翼展方向连续传递，中心段的主承力框与机翼蒙皮采用一体化衔接设计，飞行过程中的气动升力可直接通过蒙皮传递到中心承力结构，避免了常规布局机翼与机身连接部位的应力集中问题；蒙皮曲面的脱模斜度经过优化，可适配复合材料真空导入成型工艺，生产过程中无需复杂的拼接模具，可有效降低制造成本与后期装配工作量。

　　在细节设计上，机翼前缘的曲率半径经过低速风洞工况校核，可延缓大迎角飞行状态下的气流分离，提升低速飞行时的失速迎角范围，保证低空作业时的飞行安全性；机体表面所有检查口盖均采用与蒙皮齐平的嵌入式设计，口盖边缘做了倒角过渡处理，不会在表面产生额外的气动阻力；动力系统的安装位置预设在机体尾部中心线上，进气与排气通道沿机身轴线布置，不会对两侧机翼的流场产生干扰，同时预留了不同规格动力系统的安装调节余量，可根据实际作业的载荷需求更换动力单元，调整整机推重比以适配不同的起飞重量与飞行速度要求。起落架的安装接口预设在机身中心段下方，可根据作业场景选择滑橇式起落架或轮式起落架，接口位置的结构做了局部加强，可承受降落过程中的冲击载荷，不会出现连接部位的结构变形问题。
